USB电缆接头简易结构三维设计

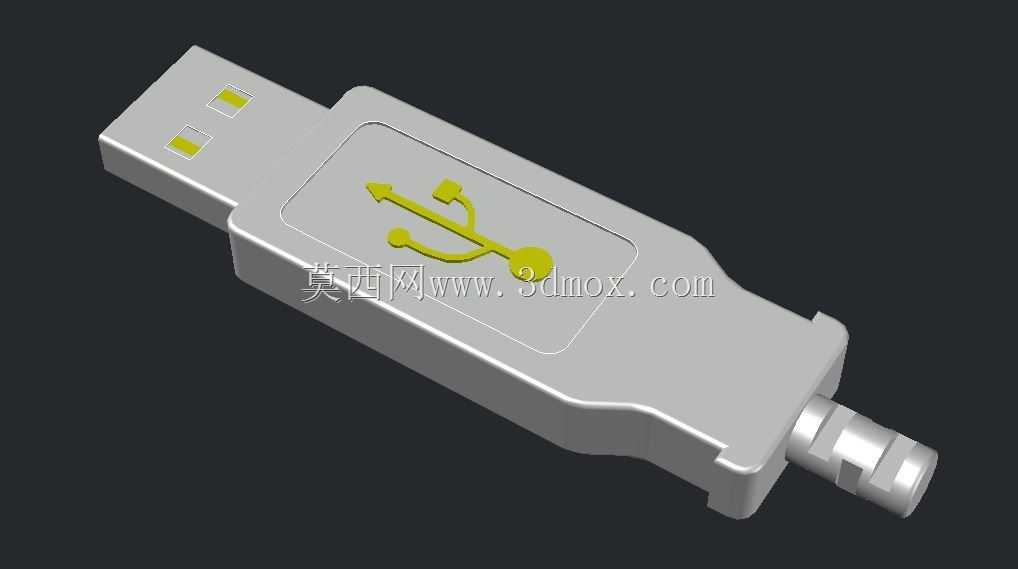

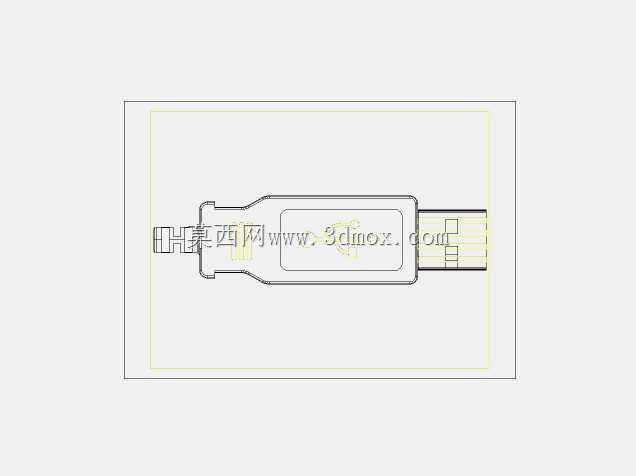

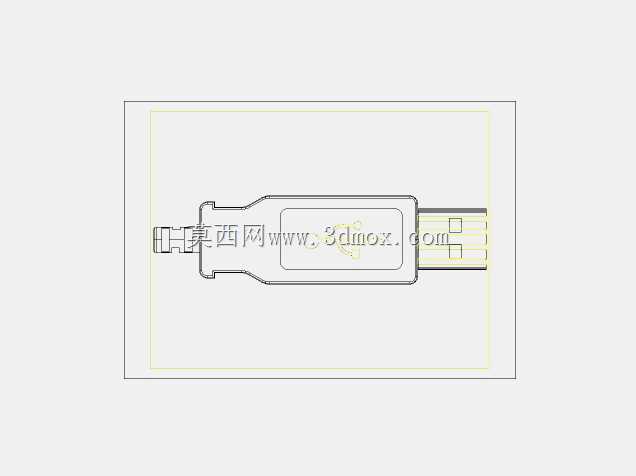

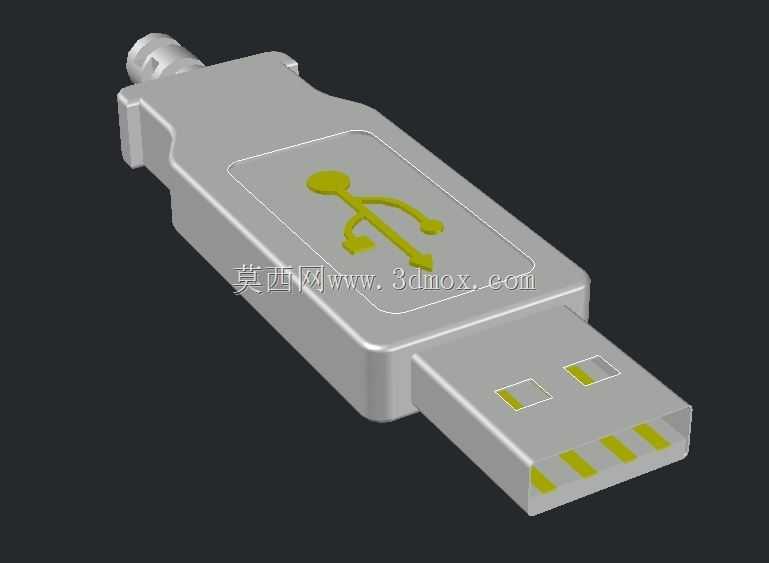

日常电子设备互联场景中，USB电缆接头是承担数据传输与电力输送的核心连接部件，广泛应用于消费电子、工业控制外设、办公数码设备等领域，小到键鼠外设、移动存储，大到工业检测探头、小型工控终端的信号与供电接驳，都离不开这类标准化接头的稳定支撑。这款接头的设计围绕通用USB Type-A公头的通用安装边界展开，整体采用金属外壳包裹内部接触端子的结构，外壳做了阶梯式的过渡造型，靠近插接口的位置做了收窄处理，匹配标准USB母座的插入深度要求，尾部则做了渐缩的线缆压接结构，能够适配常规线径的屏蔽线缆，压接后可实现线缆与接头的抗拉扯防护，避免日常插拔过程中线缆根部断裂。设计过程中优先考虑了插拔过程的受力合理性，外壳两侧的平直边做了微小的倒角处理，既能够保证插入母座时的导向精度，又能减少插拔过程中外壳与母座内壁的剐蹭磨损，外壳表面预留的标识区域做了内凹处理，可用于印刷或镭雕USB标识，方便用户快速识别接口方向，避免反插损坏端子。接头内部的端子排布完全遵循通用USB接口的引脚间距要求，金属外壳的壁厚选取兼顾了结构强度与轻量化需求，日常插拔受力时不会出现外壳变形挤压内部端子的情况，尾部的压接段设计了多道环形凹槽，注塑外模时可以增强塑胶与金属外壳的结合力，避免长期使用后外模松脱。从安装适配角度看，这款接头的整体外形尺寸完全符合通用USB接口的规范要求，插入端的长宽尺寸严格匹配标准母座的容腔边界，不会出现插接过紧或松旷的问题，外壳的金属材质选择兼顾了屏蔽性能与加工可行性，能够有效减少外界电磁信号对数据传输的干扰，同时金属外壳的接地设计可在插拔时释放静电，避免静电击穿内部电路元件。在实际选型应用中，这类接头可直接适配常规的USB线缆加工工艺，压接、焊接、注塑等工序都能匹配现有通用生产线的工装夹具，不需要额外定制特殊加工设备，能够有效降低线缆组件的生产制造成本，同时结构上的简易设计也减少了不必要的零件数量，整体装配工序更少，量产时的装配效率更高，也降低了后期使用过程中零件松脱失效的概率。
