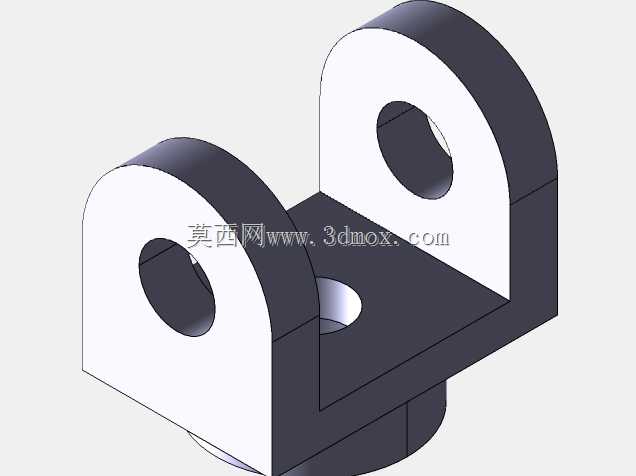

双立耳带底孔铰接连接支座结构设计

这类双立耳铰接支座在工业设备的铰接传动场景中应用十分广泛，常见于各类连杆机构、气动液压元件的端部连接、工装夹具的活动铰接点位、输送设备的摆臂连接部位，核心作用是实现两个构件之间的定轴转动连接，同时传递对应方向的载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，底部的凸台与中间安装孔是整个支座的安装定位基准，安装时凸台可嵌入安装基体的预制沉孔内，实现径向定位，配合穿过底孔的紧固件完成轴向锁紧，这种定位方式能有效抵消铰接转动过程中产生的径向剪切力，避免紧固件长期受剪出现疲劳断裂。两侧对称布置的立耳是核心的铰接承载部位，两个耳板上的同轴孔用于穿装铰接销轴，耳板外侧做半圆弧形过渡，一方面是为了减少耳板边缘的应力集中，在承受交变载荷时避免尖角处萌生裂纹，另一方面也能给铰接配套的挡圈、润滑注油结构留出足够的安装空间，不会和相邻的转动构件发生运动干涉。设计过程中需要严格控制两个耳板孔的同轴度公差，若同轴度偏差过大，会导致销轴安装后出现别卡现象，转动阻力大幅提升，长期运行还会造成销轴和孔壁的偏磨，缩短构件的使用寿命。耳板的厚度与孔的直径需要匹配对应场景的额定载荷，按照剪切强度与挤压强度核算，确保在最大冲击载荷下耳板不会出现撕裂、孔壁不会出现压溃变形。底部安装面的平面度也有明确要求，若安装面平面度超差，锁紧后支座会出现附加内应力，长期受载可能导致底座与立耳衔接的转角部位出现断裂。这类支座的安装边界需要提前匹配安装基体的尺寸，底部凸台的直径要小于安装沉孔的直径，预留合理的安装间隙，底座的整体长宽尺寸要保证紧固件安装时有足够的操作空间，两侧耳板的间距要和对接的连杆端部厚度匹配，预留0.2到0.5毫米的间隙，避免转动时出现端面摩擦。在实际选型应用时，还要结合工况的载荷特性调整细节参数，比如重载冲击场景下可在耳板孔内加装耐磨衬套，降低孔壁的磨损速率，有腐蚀介质的场景则要对应调整材质与表面处理方式，保障结构的长期运行稳定性。
