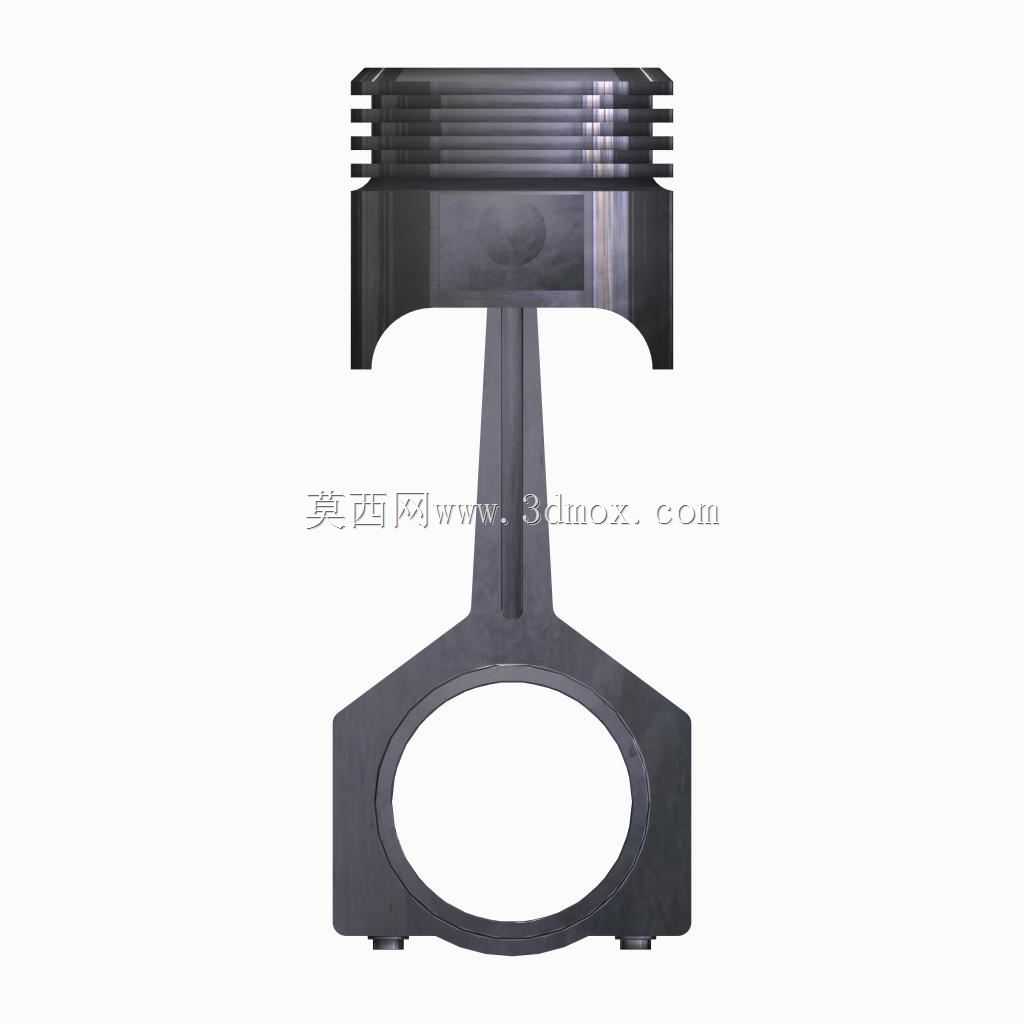

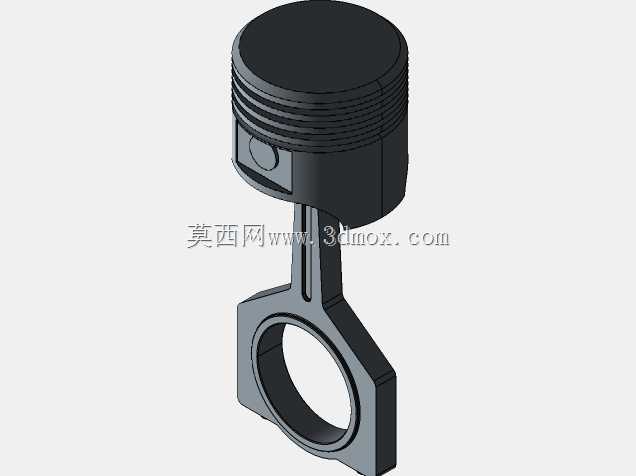

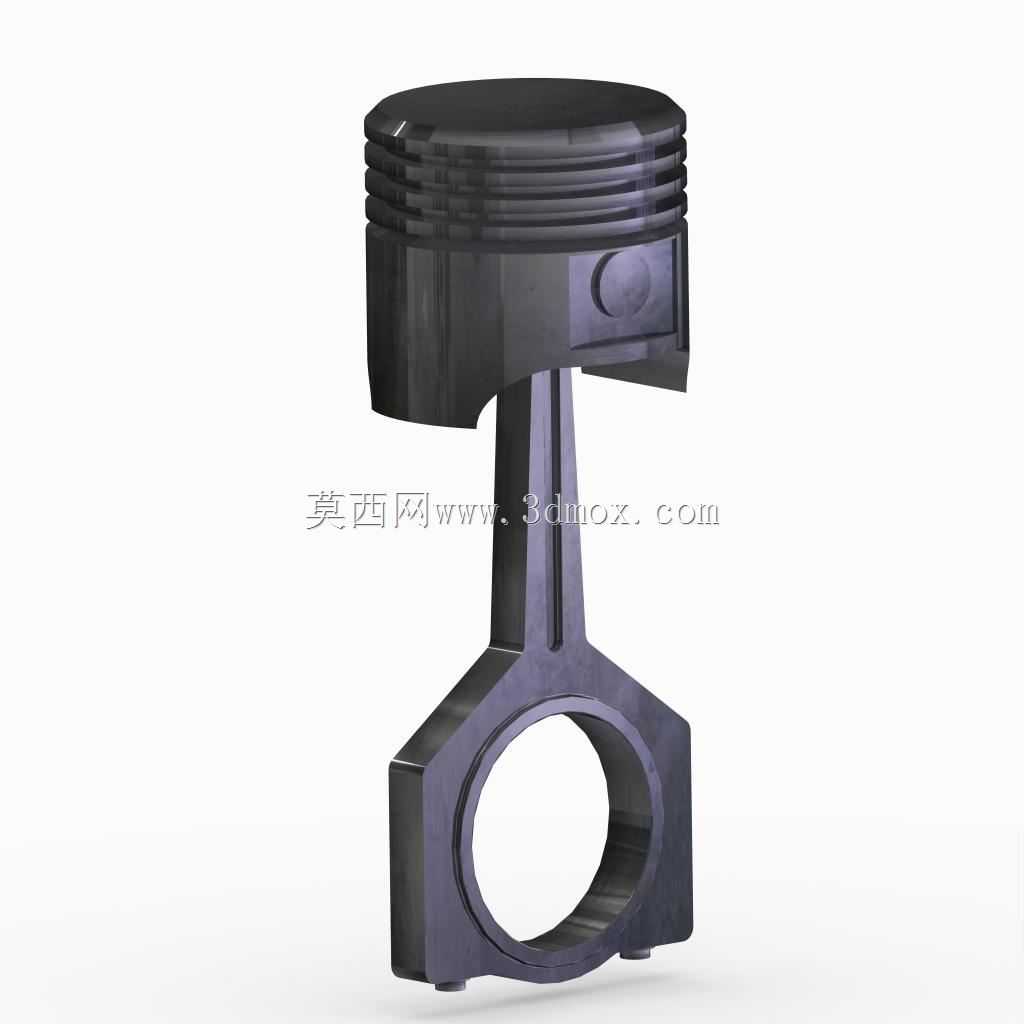

内燃机活塞连杆总成简化结构数模

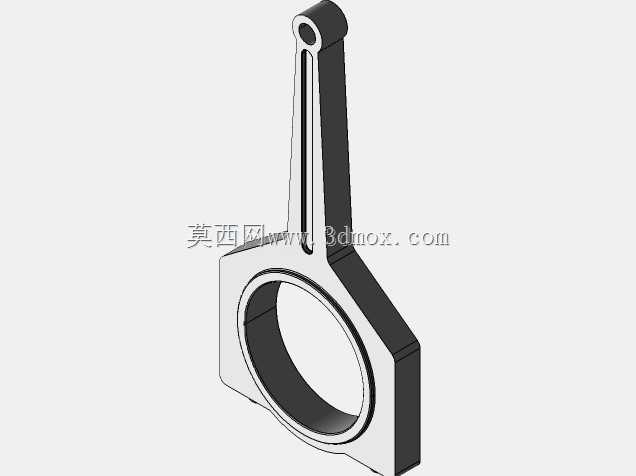

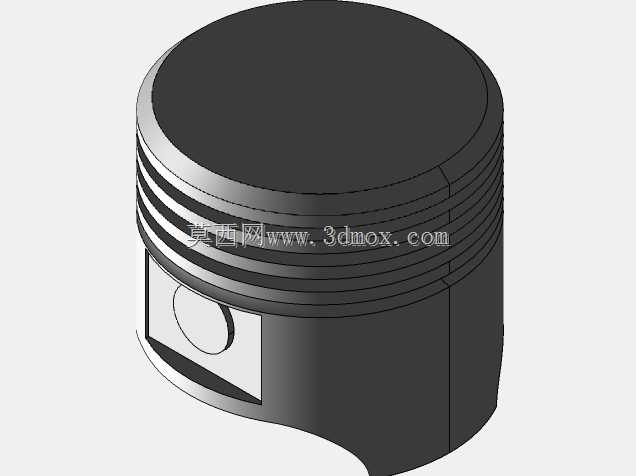

　　这套数模呈现的是内燃机核心运动副里的活塞与连杆组合，把实际装机结构做了适度简化，保留了工程沟通、运动校核和教学演示中最需要关注的几何关系。活塞头部的环带区域做出了多道环形槽结构，对应真实发动机里气环与油环的安装位置，虽然简化模型没有单独拆分活塞环零件，但环槽的轴向排布、槽宽比例和活塞顶面到环区的高度关系都做了直观表达，方便初学者快速理解活塞密封、刮油结构的布局逻辑。活塞销座部位在模型中与连杆小头形成配合衔接，连杆杆身采用了工字形截面的造型特征，这是高速内燃机连杆非常典型的轻量化设计形式——在保证往复运动抗拉压强度、抗弯刚度的前提下，尽可能削去非承载区域的材料，降低活塞连杆组的往复惯性力，适配发动机高转速工况下的动平衡要求。连杆大头做成了分体式曲柄销配合的环形结构，数模里呈现的是整环简化形态，实际装机时大头盖会通过连杆螺栓与杆身紧固，抱合在曲轴曲柄销上，把活塞承受的燃气爆发压力传递给曲轴，将活塞的直线往复运动转化为曲轴的旋转扭矩输出。

　　从应用场景来看，这类活塞连杆组件广泛适配小排量汽油机、小型柴油机、通用动力机械以及教学实训台架。在整台发动机里，活塞顶面直接承接燃烧室混合气燃烧产生的高压燃气，活塞环组负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱导致功率下降，同时油环会刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。连杆作为连接活塞与曲轴的传力构件，工作过程中要周期性承受燃气爆发的冲击载荷、往复运动产生的惯性拉压载荷，以及连杆摆动过程中附加的弯曲交变应力，因此杆身的工字形截面、大小头的过渡圆角都是结构设计里的关键细节——过渡位置如果出现应力集中，在长时间交变载荷作用下很容易萌生疲劳裂纹，最终导致连杆断裂的严重故障。

　　在外形与安装边界层面，活塞的外圆柱面与气缸套内孔形成高精度间隙配合，配合间隙需要控制在合理范围：间隙过小会在热机状态下因活塞受热膨胀出现拉缸、卡滞，间隙过大则会导致活塞敲缸、密封性能下降、机油消耗量上升。活塞销穿过活塞销座与连杆小头的衬套孔，三者之间形成浮动或半浮动的铰接关系，保证连杆在曲轴转动过程中可以随曲柄销做规律性摆动。连杆大头的内孔尺寸需要和曲轴曲柄销的轴颈直径匹配，大头的外圆径向轮廓、连杆杆身摆动时的扫掠空间，都要和发动机缸体内部的避让腔、曲轴平衡块的运动空间做干涉校验，避免发动机运转过程中连杆与缸体、曲轴其他部件发生碰撞。

　　建模思路上，这套简化数模刻意省略了活塞环、活塞销卡环、连杆螺栓、轴瓦等细小标准件与拆分细节，把视觉重心放在活塞和连杆两大核心零件的外形特征与装配相对位置上，非常适合用于内燃机原理教学的三维演示、曲柄连杆机构运动仿真的入门算例，以及新入行结构设计师理解动力核心部件传力路径的参考素材。在做运动学分析时，可以直接基于这套装配体定义活塞沿气缸轴线的直线往复驱动、连杆小头与活塞销的铰接副、连杆大头与曲柄销的旋转副，快速复现活塞上止点到下止点的全行程运动过程，直观展示活塞位移、速度、加速度随曲轴转角的变化规律，也能辅助理解发动机压缩行程、做功行程中零部件的受力传递逻辑。即便作为简化结构，数模里活塞环槽的分层布局、连杆大小头的同轴度关系、杆身截面的收窄过渡，都贴合实际工业产品的设计习惯，没有出现违背工程常识的结构错位，能够帮助使用者建立对内燃机核心运动组件的具象认知。
