立方体铰接连杆创意组合结构

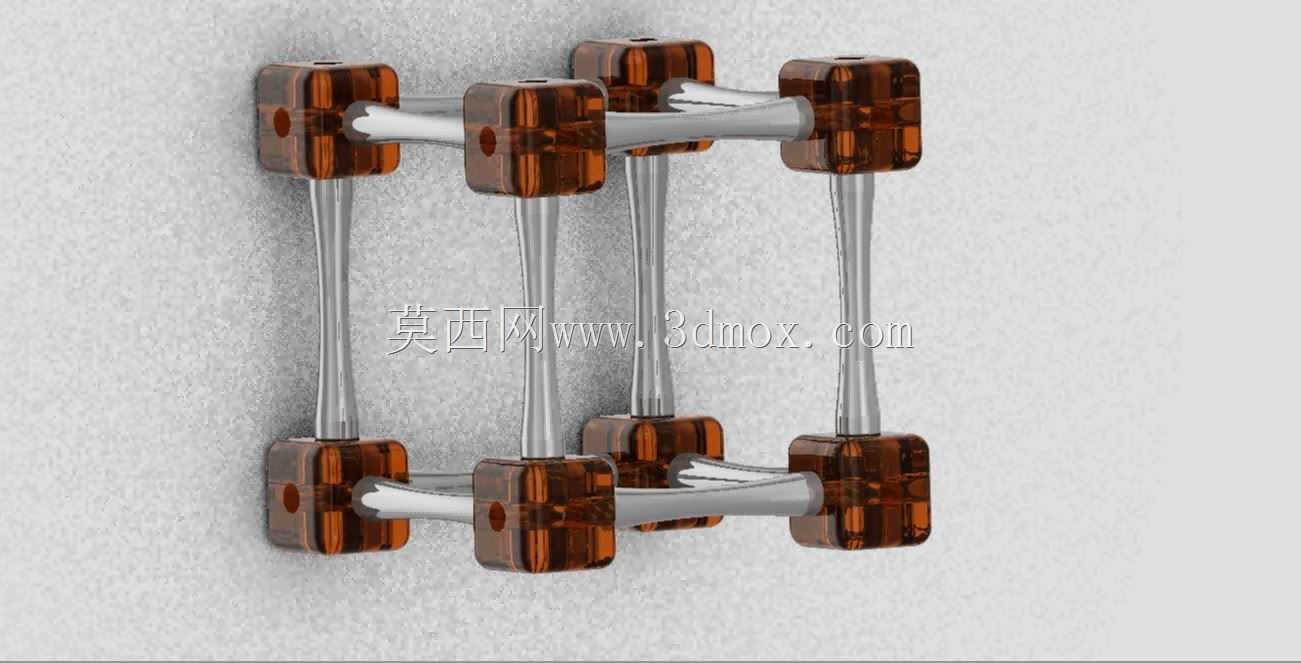

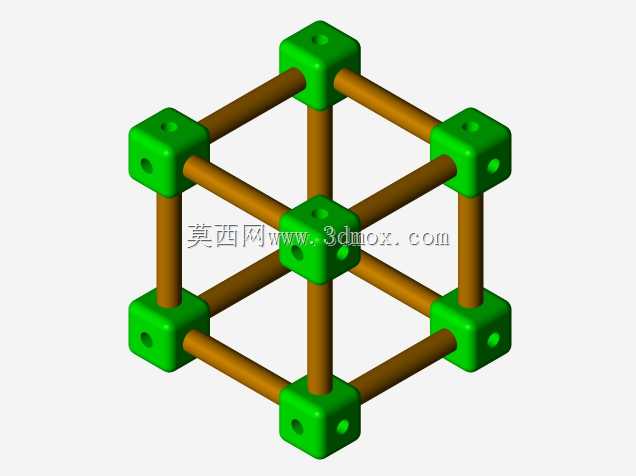

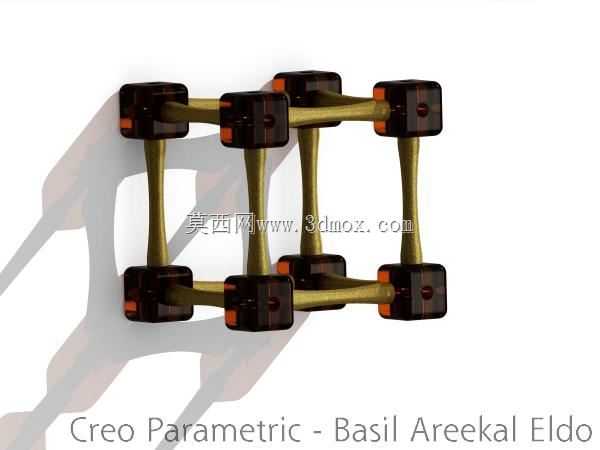

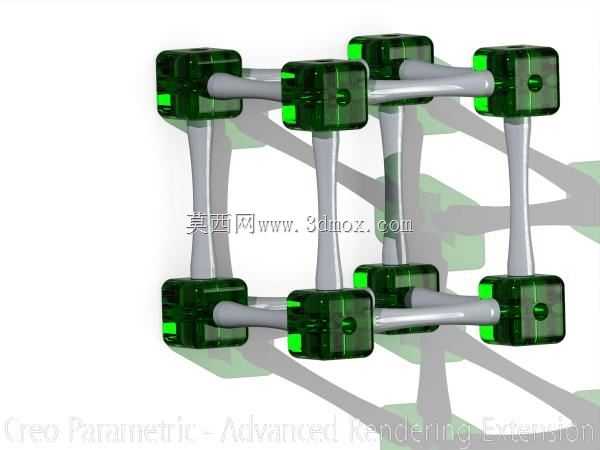

　　这套结构以立方体框架为基本空间形态，通过八个方块节点与十二根细长杆件构成完整的空间连接关系，整体呈现出类似线框立方体的机械造型。节点采用近似立方体的块状实体，杆件沿立方体棱边方向布置，在三维空间中形成闭合的框架轮廓。与普通刚性焊接框架不同，杆件端部与方块节点之间保留了铰接式连接关系，使结构在视觉上既有立方体的几何秩序，又具备连杆机构的运动暗示。

　　从实际结构表达来看，方块节点承担交汇、定位和连接作用。每个节点位于立方体的顶点位置，需要同时承接三根相互垂直方向的杆件，因此节点内部的孔位或连接面必须保证空间正交关系。建模时需要重点控制节点中心距、杆件轴线交点以及相邻面之间的垂直精度。若节点孔位存在角度偏差，多根杆件装配后会在框架对角方向累积误差，导致立方体棱边不等长、端面错位或杆件受力偏斜。

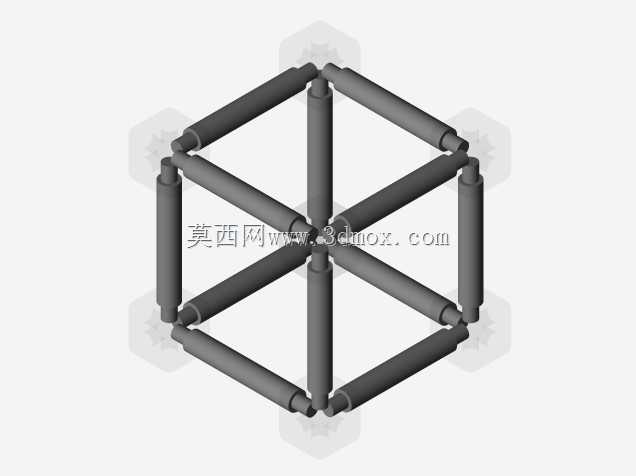

　　杆件部分采用细长圆杆形态，沿立方体十二条棱边分布。圆杆截面有利于在节点孔内形成转动副，也便于表现轴套、销轴或球头连接等结构。杆件两端需要与节点保持同轴，端部可根据实际方案设计为台阶轴、缩颈轴、螺纹端或光轴配合段。由于杆件长径比较大，在承受拉压或轻微弯曲时，不能只关注外观长度，还应校核杆径、端部过渡圆角以及连接间隙，避免在反复摆动过程中出现根部应力集中。

　　这类空间连杆组合可用于机械原理演示、教学教具、机构运动验证、展陈装置以及创意机械原型开发。在教学场景中，它能够直观展示空间坐标系、顶点连接、棱边约束和多杆联动关系；在展陈或创意设备中，方块与杆件形成强烈的几何识别度，可作为可动摆件、互动装置或机构艺术构件；在工程验证中，也可以借助该结构讨论铰接间隙、杆件挠度、节点承载和空间装配干涉等问题。

　　设计思路上，立方体并非简单地用实体块填充，而是把顶点和棱边分别抽象为节点与连杆。节点负责集中连接，杆件负责传递方向和距离，这种拆分方式符合机构设计中“构件—运动副—约束”的表达逻辑。若将所有节点完全固定，它就是一个空间桁架式框架；若允许杆件绕节点转动，则可进一步演变为柔性可动框架或空间并联连杆的简化模型。两种理解方式都能在三维建模中通过配合关系加以区分。

　　外形尺寸方面，结构的安装边界主要由立方体三个方向的最大外轮廓决定。节点方块具有一定宽度和厚度，因此整体外包络并非杆件轴线形成的理论立方体，而是在每个顶点处向外增加半个方块尺寸。布置安装空间时，应同时考虑节点端面、杆件端部以及可能存在的销轴突出量。若结构需要悬挂、嵌入展台或安装在基板上，底部节点的平面度、支撑面位置和固定孔位都要提前确定，不能只按棱线长度估算占用空间。

　　节点与杆件的装配关系是建模和加工表达的重点。方块上三个方向的连接孔应保持清晰的交汇逻辑，孔深需满足杆件插入深度，孔壁与杆端之间应预留合理配合间隙。过紧的配合会使结构失去铰接灵活性，过松则会导致框架晃动、棱边方向不稳定。对于需要真实运动的方案，可在节点中加入衬套、耐磨垫片或小型销轴，以降低转动摩擦并控制轴向窜动。

　　从受力路径看，杆件主要承受沿轴向的拉压作用，节点则承受多方向交汇载荷。当框架受到外部推拉时，力会沿棱边传递到相邻节点，再由节点分配到另外两个方向的杆件上。若节点材料脆性较大或孔口缺少圆角，交变载荷容易在孔边产生裂纹；若杆件刚度过小，立方体在运动或搬运过程中会出现明显变形。因此在方案细化时，需要结合使用场景选择节点尺寸、杆径和连接方式。

　　三维建模过程中，可先建立空间关键点，确定立方体八个顶点的坐标，再生成十二条棱边作为杆件中心路径。方块节点以顶点为中心进行实体建模，杆件沿棱边方向拉伸或回转生成，最后通过装配配合表达同轴、重合和转动关系。这样做能够保证结构逻辑清楚，也方便后续调整立方体边长、方块大小和杆径比例。对于需要出工程图的场景，还应补充节点孔位、杆件总长、端部配合长度和装配间隙等尺寸，使概念造型能够转化为可加工、可装配的机械结构。
