三叶式船用推进螺旋桨结构造型

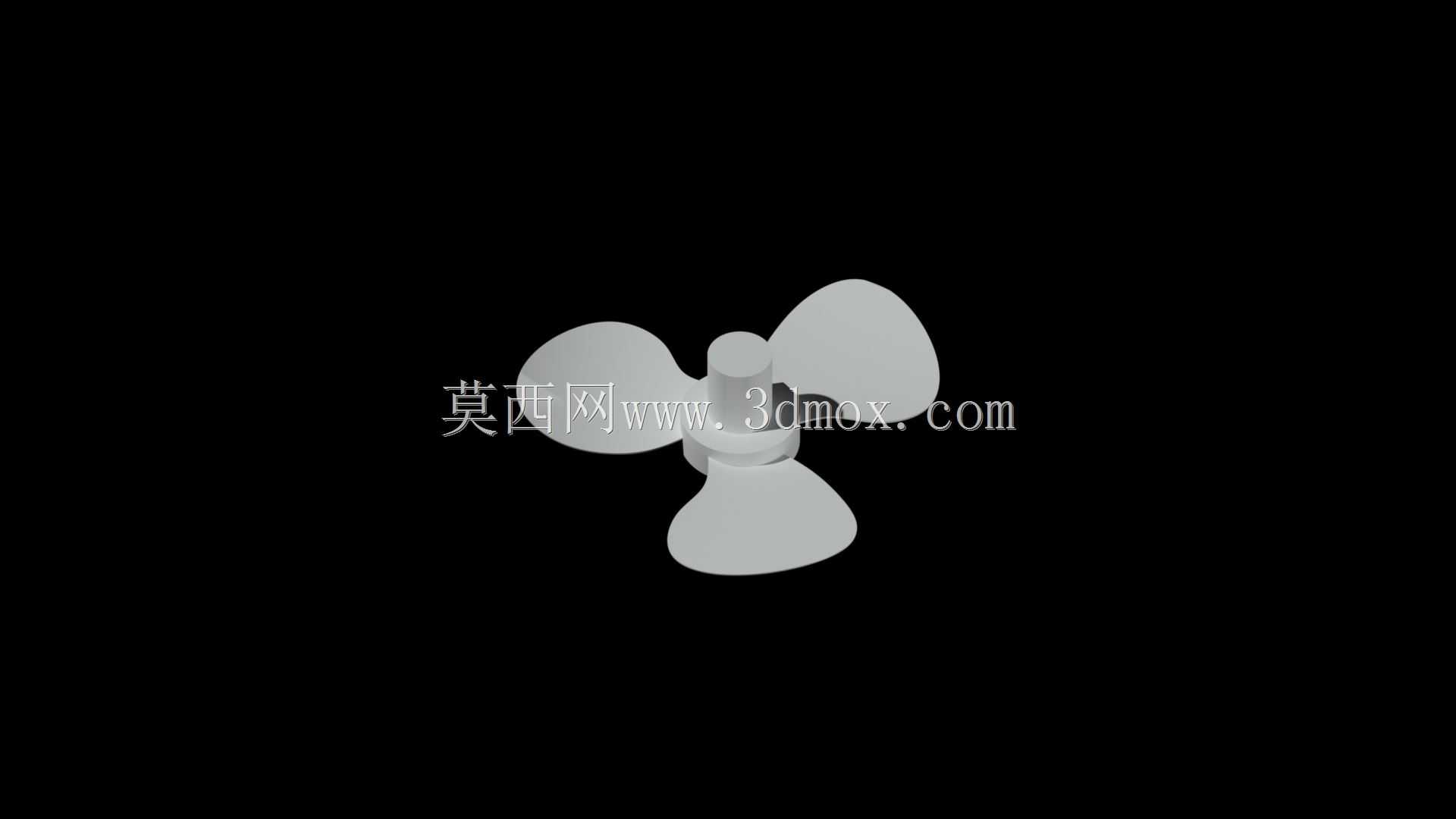

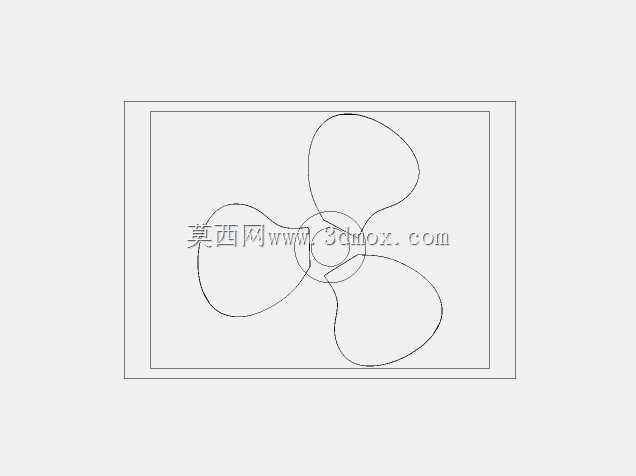

　　这套三维造型还原的是小型船舶推进系统里最常见的三叶定距螺旋桨，整体结构没有做多余的装饰性特征，完全围绕实船安装、动力传递、水动力做功这几个核心需求搭建。从结构拆分来看，整个零件分为中心桨毂和三片均布的桨叶两部分，桨毂做成两级同轴圆柱结构：上方直径更小的圆柱段是轴套对接段，内孔预留和传动轴配合的安装空间，加工时可以根据配套轴径加工键槽或者做过盈配合面；下方直径更大的法兰式凸台是桨叶的根部承载基座，三片桨叶的根部全部顺滑过渡融合在这个凸台的圆柱面上，避免根部出现应力集中的尖角。

　　很多刚接触船舶辅机设计的工程师容易忽略桨叶和桨毂的过渡圆角，实际航行里螺旋桨要承受持续交变的水推力，桨叶根部如果是直角衔接，长时间运转后很容易在根部萌生疲劳裂纹，这个造型里所有叶根和毂体的相接位置都做了大半径顺滑曲面，把水流的冲击载荷均匀分散到整个毂体圆周上。三片桨叶采用120度周向均布的布局，相比两叶桨，三叶布局在运转时的动平衡特性更好，桨叶每转过船体伴流区的冲击间隔更均匀，轴系的振动幅度会明显降低；相比四叶桨，三叶桨的单片叶型有效做功面积更大，在中小马力的内河小艇、作业舢板、无人测量船上，推进效率的表现更均衡，制造时的曲面加工难度也更低。

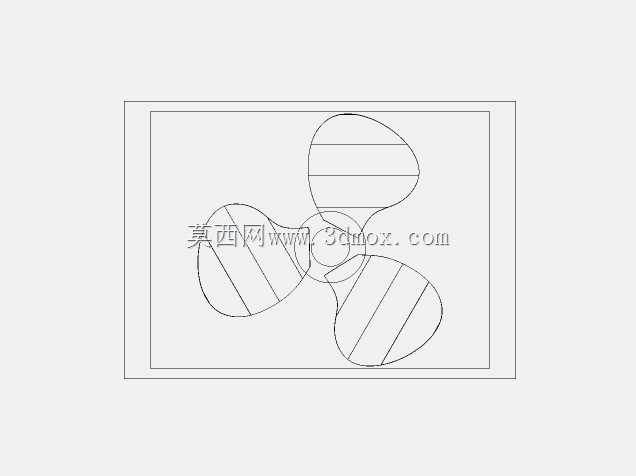

　　桨叶的叶型不是等厚度的平板弯板，从根部到叶梢，叶片的厚度是连续递减的：根部厚度最大，用来传递扭矩、承受水流的反推力，往叶梢方向厚度逐渐收薄，边缘做圆弧导边，既减少旋转时的水阻，也能避免叶梢边缘磕碰水中杂物时出现崩口。叶片的曲面同时带有径向螺距角和周向弯度，水流被旋转的桨叶带动后会沿轴向向后加速推出，依靠反作用力推动船体前进，曲面的顺滑度直接影响推进时的空泡产生概率——如果叶型表面有凹凸折角，局部水流流速突变形成低压区，就会产生空泡剥蚀桨叶表面，还会带来明显的航行噪音，所以建模时所有叶身曲面都做了G2连续过渡，没有生硬的拼接棱边。

　　从安装边界来看，中心桨毂的轴向长度预留了足够的轴系配合距离，装配时桨毂后端面要和尾轴的锁紧螺母定位面贴实，前端面不能超出尾轴管的密封端盖，避免旋转时和固定的密封件发生刮擦；桨叶旋转形成的最大回转直径，要和船尾的艉柱、舵叶之间预留足够的安全间隙，一般实船布置时叶梢和船壳板、舵板的间隙要大于桨径的百分之八，防止航行时船体变形或者轴系小幅窜动导致桨叶打在船体结构上。

　　这类螺旋桨的适用场景覆盖很广，除了小型内河船舶的主推进，也可以用在水下机器人的推进器、岸边小型作业浮台的动力端，选型时只要匹配对应的发动机转速和尾轴轴径，就可以直接把桨毂内孔加工到配合尺寸，做动平衡校验之后装船使用。建模过程中没有加入复杂的可调桨机构，就是定距桨的最简实用结构，方便后续从业者在此基础上修改叶数、调整螺距、更改桨毂直径，衍生出适配不同排水量船型的推进部件，也可以直接作为船舶原理课程里螺旋桨结构认知的演示样件，直观展示叶根过渡、桨毂对接、叶型曲面的典型结构特征。
