PCB板载式直流电源插孔结构设计

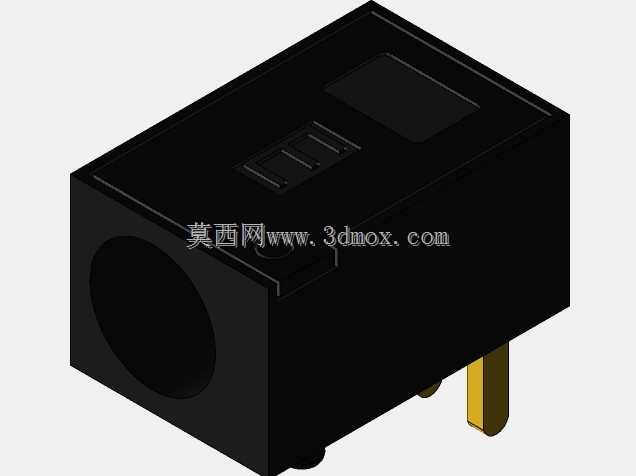

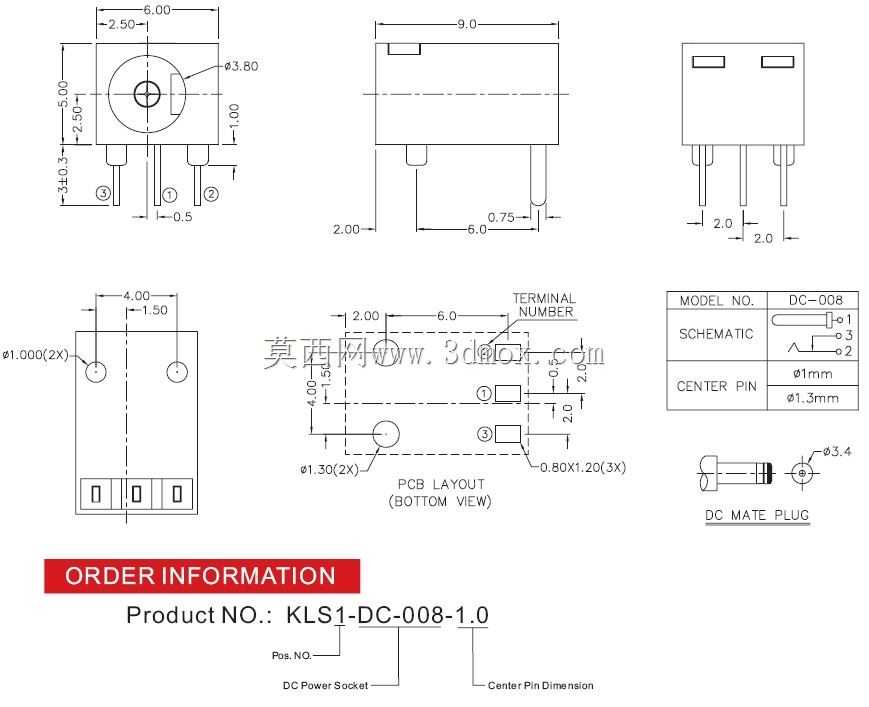

这款直流电源插孔主要面向印制电路板直装场景设计，是消费类电子、小型工控板卡、便携检测设备上常见的板载供电接入部件，日常选型中常用来匹配常规外径的直流电源插头，实现外部直流电源到板载电路的稳定电力传输。从结构设计逻辑来看，整体采用方块式绝缘本体作为承载主体，绝缘部分选用耐温工程塑料材质，能够耐受波峰焊、回流焊过程中的短时高温，避免焊接工序中出现本体变形、引脚移位的问题，同时绝缘本体的阻隔结构可以有效区分正负极导通路径，降低引脚间爬电距离不足带来的短路风险。引脚部分采用直插式设计，两根定位插脚的间距严格对应PCB板上预设的安装孔位公差范围，插脚末端做了倒角处理，方便生产环节的插件工序快速对位，插脚与本体的结合位置做了防松结构，避免插件或焊接过程中插脚出现歪斜、脱落的情况。插孔的导通接触端采用弹性铜材制作，内壁做了贴合插头外壁的圆弧适配结构，插头插入后能够形成足够的接触压力，减少长期使用过程中接触不良、打火发热的问题，接触件表面做了镀覆处理，提升抗氧化能力与导电性能，降低导通压降。从安装边界来看，本体的长宽高尺寸适配常规板载元件的布局空间，不会占用过多PCB板面的布线区域，插脚伸出本体底部的长度符合常规板厚的焊接要求，焊接后焊盘能够形成饱满的焊点，保证机械固定强度与电气连接可靠性。本体侧面设置的卡位结构，在插件后能够卡在PCB板面，避免焊接前元件移位，同时可以承受一定的插头插拔力，不会因为多次插拔导致元件从板上松脱。在实际应用中，这类电源插孔常布置在PCB板的边缘位置，方便外部电源插头的插拔操作，设计时需要预留足够的插头插拔操作空间，避免周边过高元件干涉插头接入，同时引脚的走线需要匹配供电回路的载流能力，靠近插孔位置可预留滤波电容的焊位，优化供电输入的纹波表现。
