树莓派4DPi-35显示模块结构设计

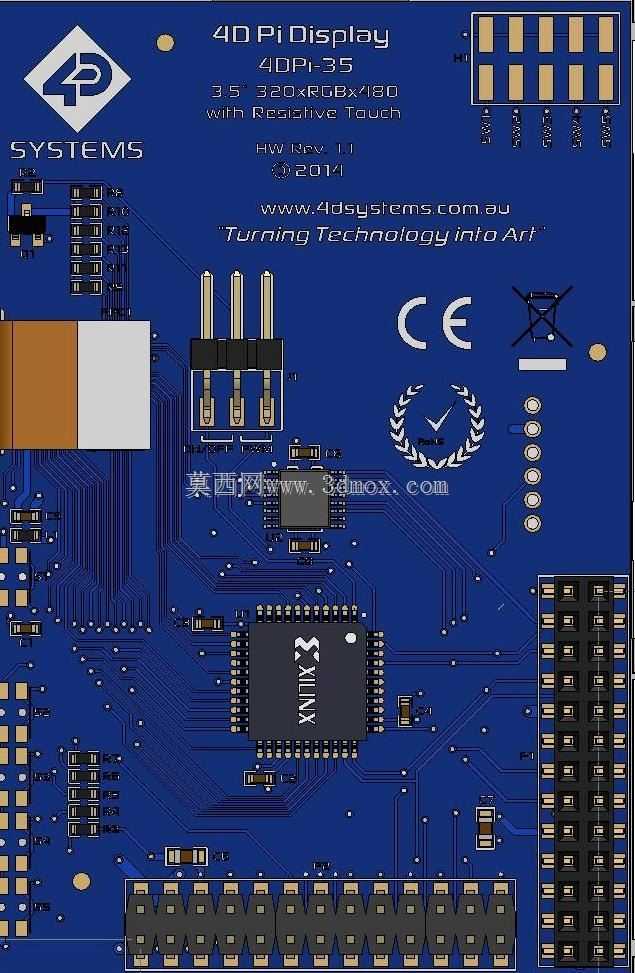

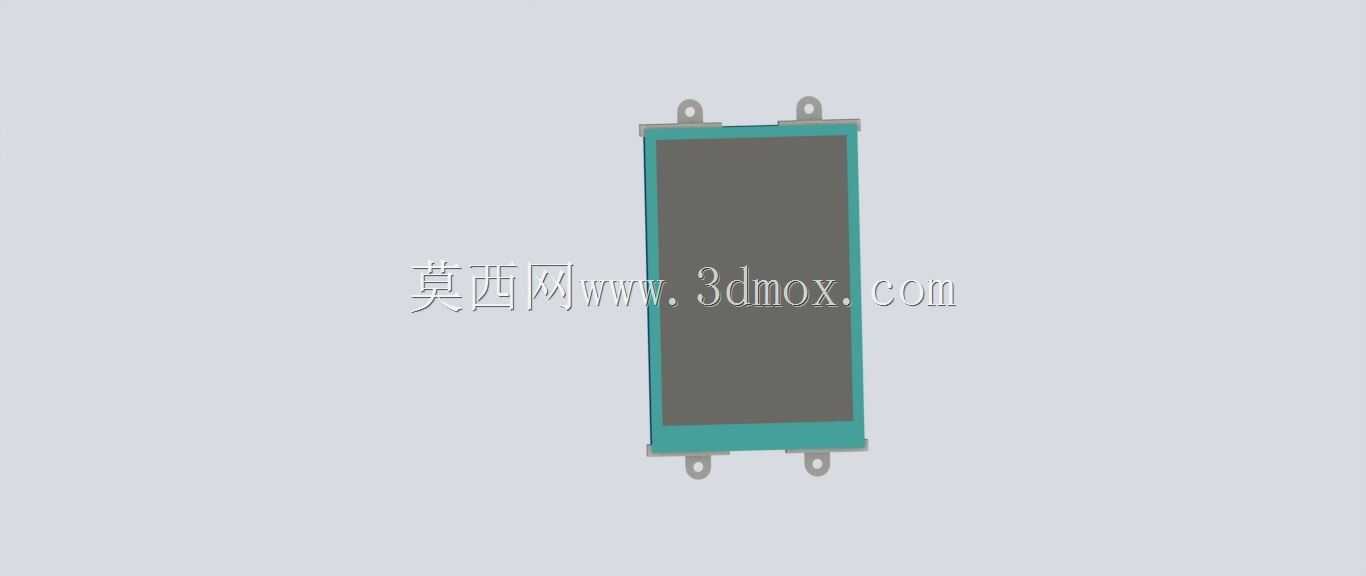

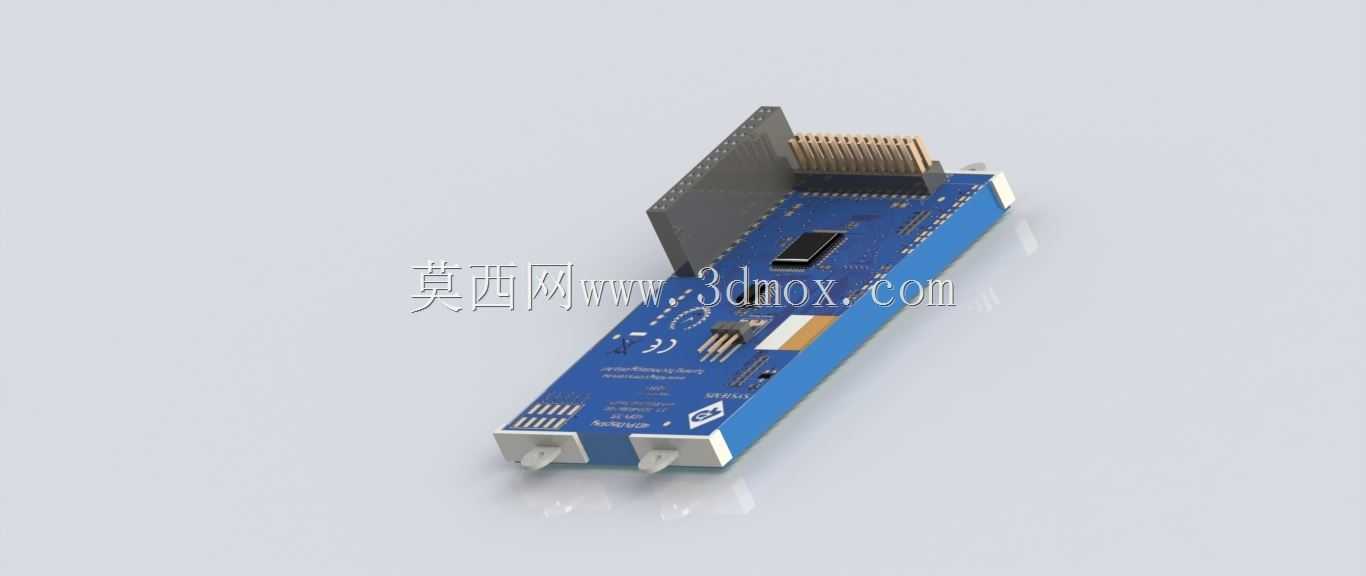

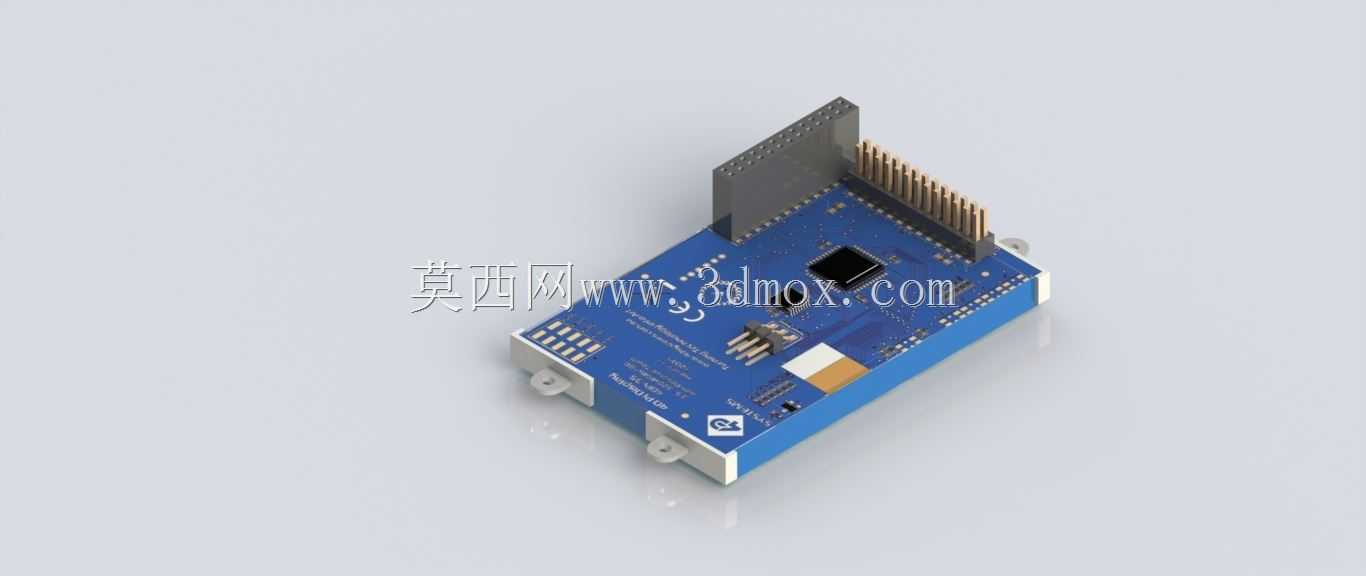

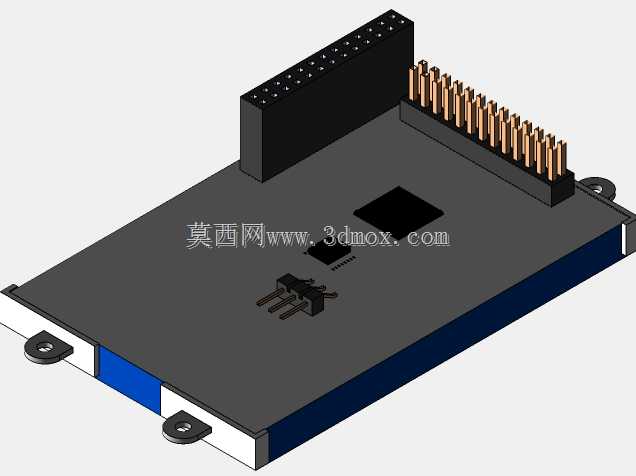

在嵌入式开发与小型智能终端搭建场景中，适配树莓派的显示扩展模块是实现人机交互的核心外设之一，这款4DPi-35显示模块的结构设计完全围绕树莓派的硬件安装边界展开，能够直接插装在树莓派主板的排针接口上，无需额外的转接排线，大幅缩减了整套嵌入式设备的组装空间。从实际用途来看，该模块主要为树莓派提供可视化输出能力，可应用在小型工业控制终端、便携式检测设备、DIY智能交互装置、嵌入式教学实验平台等场景中，能够直接显示系统运行界面、传感器采集数据、操作交互菜单等内容，替代外接的大尺寸显示设备，满足紧凑型设备的显示需求。从功能特性上看，模块集成了3.5英寸显示面板与对应的驱动电路，板载的排针接口完全匹配树莓派的GPIO引脚定义，插装后即可完成电气连接，板体边缘预留的固定孔位可配合铜柱与树莓派主板锁紧，避免使用过程中出现接口松动、板体偏移的问题，模块侧面预留的接口区域不会遮挡树莓派本身的USB、网口等外接接口，保证原有外设的正常使用。设计思路上，这款模块采用叠层安装的结构方案，整体板型轮廓与树莓派主板尺寸适配，显示面板居中布置在板体正面，驱动电路元器件排布在板体背面与面板周边区域，既保证了显示区域的有效可视面积，又合理利用了板体的剩余空间布置电容、电阻、主控芯片等元器件，排针接口布置在板体的一侧边缘，插装后与树莓派主板形成上下叠层的结构，整体厚度控制在合理范围内，不会额外占用过多的安装高度。从安装边界来看，模块的长宽尺寸与对应适配的树莓派主板保持一致，固定孔位的孔距完全匹配树莓派主板的安装孔位置，插装后板体边缘与树莓派主板边缘齐平，不会出现超出主板轮廓的突出部分，能够适配常规的树莓派通用保护壳，无需单独定制外壳结构；排针的引脚长度经过匹配设计，插装后引脚完全插入树莓派的GPIO座内，不会出现引脚过长顶碰其他部件、或是过短接触不良的问题，板体上的元器件高度均低于排针的整体高度，叠层安装后元器件与树莓派主板表面留有足够的安全间隙，避免出现元器件短路、挤压损坏的情况。在结构细节处理上，板体边角做了圆弧过渡处理，避免组装过程中划伤操作人员或是损坏周边线材，显示面板的边缘做了限位固定设计，避免面板受外力出现移位、脱落的问题，板体表面的丝印标识清晰标注了接口定义与安装方向，能够帮助组装人员快速识别安装位置，减少装反、错插的问题。对于嵌入式设备开发人员来说，这类集成化的显示扩展模块能够大幅缩短硬件搭建的周期，无需自行设计显示驱动电路与安装结构，直接叠装即可完成显示部分的硬件搭建，可快速投入到功能调试与应用开发环节，在小型智能设备的原型验证、小批量试制场景中具备很高的实用价值。
