Iomega Zip 100MB外置磁盘外观结构设计

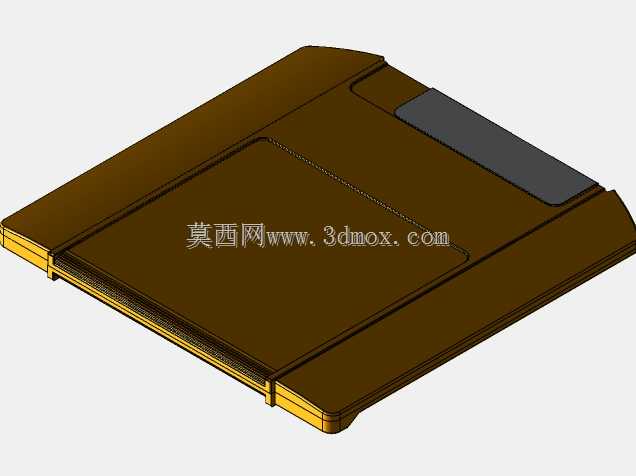

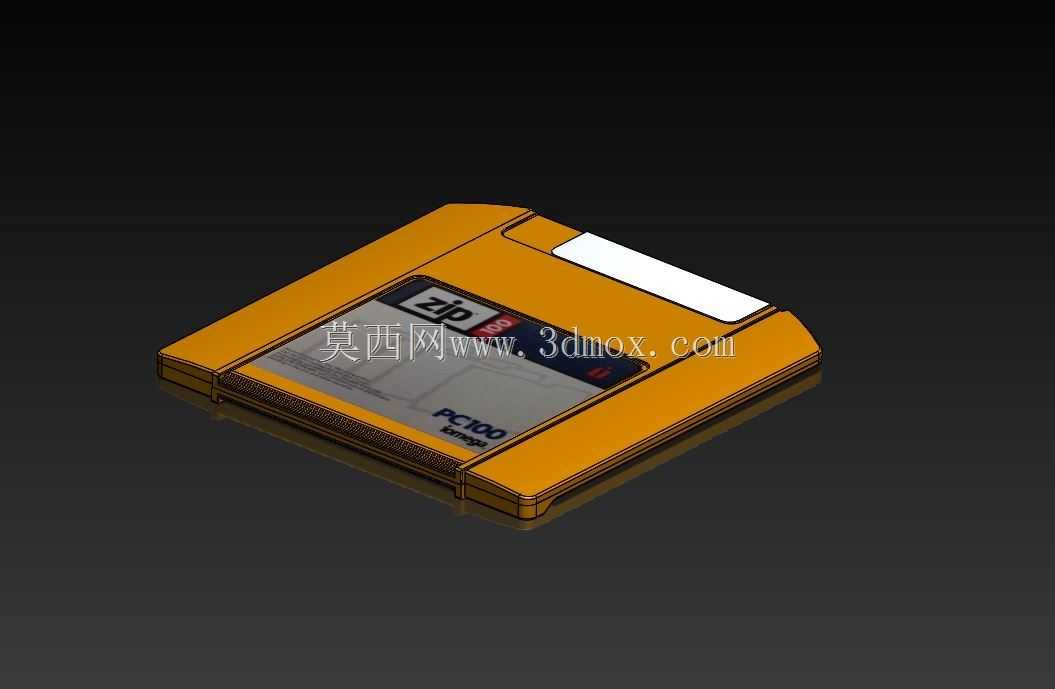

这款Zip 100MB磁盘的三维结构设计，完整还原了上世纪末主流外置移动存储介质的全部结构细节，建模过程中优先考虑了实体装配的干涉校验，所有卡扣、滑槽、标签区的尺寸都参照实物测绘数据做了公差预留。从实际应用场景来看，这类磁盘曾广泛用于九十年代末的个人电脑数据备份、设计文件跨设备传输、小型办公场景的文档分发，相比传统1.44MB软盘，它的单盘容量提升近70倍，在光盘刻录机尚未普及的阶段，是桌面出版、平面设计从业者首选的移动存储载体。

从功能特性来看，磁盘外壳采用上下扣合的硬质塑料结构，前端的金属滑动挡片是核心防护结构，未插入驱动器时挡片完全覆盖盘片读写窗口，避免灰尘、指纹接触内部柔性磁碟，插入驱动器时挡片会随导轨结构自动滑开，露出磁头读写区域；外壳侧面的定位凹槽与驱动器内的定位销配合，保证盘片插入后主轴电机能精准卡入盘片中心的驱动轮毂，避免读写过程中盘片偏心抖动。

设计思路上，外壳的圆角过渡并非单纯的外观考量，上盖边缘的大圆角是为了适配驱动器进仓口的导向斜面，降低用户插盘时的对位难度，即使盲操作也能顺利将盘片推入仓体；外壳表面的标签区做了0.2mm的下沉处理，粘贴纸质标签后不会因为标签厚度凸起，导致盘片卡滞在驱动器仓内；底部的防滑凸点采用阵列式排布，放置在桌面时能提供足够摩擦力，避免盘片滑落磕碰。

从安装边界尺寸来看，盘体整体长宽高符合当时Zip驱动器的仓体容差要求，厚度控制在标准Zip盘的规范尺寸内，上下盖合模后的分型面做了0.1mm的错位止口，既可以避免合模后出现上下盖错位，也能提升外壳的整体结构强度，跌落时不会轻易开裂导致内部盘片外露；中心驱动轮毂的金属嵌件做了包胶处理，和塑料外壳结合牢固，长期插拔使用也不会出现轮毂松脱的问题。整个模型的结构拆分完全对应实物的装配逻辑，可直接用于数码产品结构教学、怀旧数码展品的3D打印复刻，也能作为复古数码场景搭建的结构参考。
