压电式有源圆柱蜂鸣器结构设计

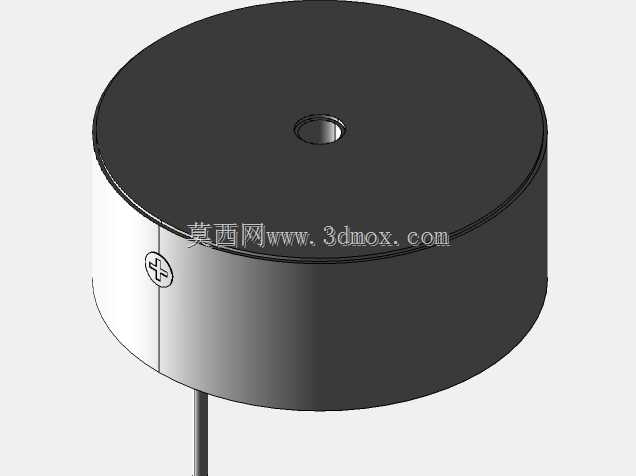

这款圆柱型蜂鸣器的三维结构，是面向工控、消费电子、安防设备领域常用的声讯提示元件做的参数化建模，日常做设备结构排布时，这类元件的安装边界往往是PCB布局阶段就要提前预留的，很多新手工程师容易忽略发声面的出音间隙，导致装配后蜂鸣器响度达不到设计要求。从结构特性来看，该款为引线式出线设计，区别于常规插针蜂鸣器，引线出线的形式更适合设备内部空间局促、PCB与安装面存在高度差的场景，不需要额外做插针弯折处理，也能避免插针受力断裂的隐患。外形采用标准圆柱构型，侧面预留极性标识，装配时可以快速区分正负极，避免反向接电导致元件不工作甚至烧毁的问题，顶面中心的小孔是蜂鸣片的谐振出音孔，建模时还原了孔位的倒角细节，实际生产中这个倒角可以避免孔边毛刺影响谐振膜片的振动行程。设计思路上优先考虑了通用安装兼容性，圆柱外径、本体高度都适配市面主流的蜂鸣器安装座尺寸，既可以采用点胶固定的方式直接粘接在设备壳体内部的安装柱上，也可以搭配配套的橡胶减震套嵌入壳体预留的圆孔内，橡胶套还能过滤设备自身的振动传递，避免蜂鸣器出现共振杂音。实际应用场景中，这类蜂鸣器常被用在PLC控制柜的故障提示、小家电的操作反馈音、门禁设备的开锁提示、工业传感器的超限报警环节，选型时除了关注工作电压、响度参数，结构工程师最在意的就是安装尺寸是否匹配现有壳体的预留空间，出线方向是否会和内部其他线束、结构件产生干涉。建模过程中还原了蜂鸣器内部的腔体空间预留，实际产品的腔体容积直接决定了谐振频率，做结构设计时不能随意压缩蜂鸣器的安装空间，尤其是不能在出音孔位置贴合其他结构件遮挡出音路径，否则会直接导致发声效率下降。引线的出线位置做了根部的应力释放结构建模，模拟实际产品的引线护套，避免装配拉扯时引线从焊点处脱落，侧面的极性标识做了凸起建模，即使在丝印磨损的情况下，装配工人也能通过触感区分极性，降低产线装配的出错概率。做整机结构排布时，这类蜂鸣器要尽量远离大功率发热元件，避免高温环境导致内部谐振膜片老化加速，建模时也标注了建议的安装避让距离，方便工程师在布局阶段就做好元件排布规划，减少后期打样后的整改工作量。
