钣金结构电源安装防护壳体设计

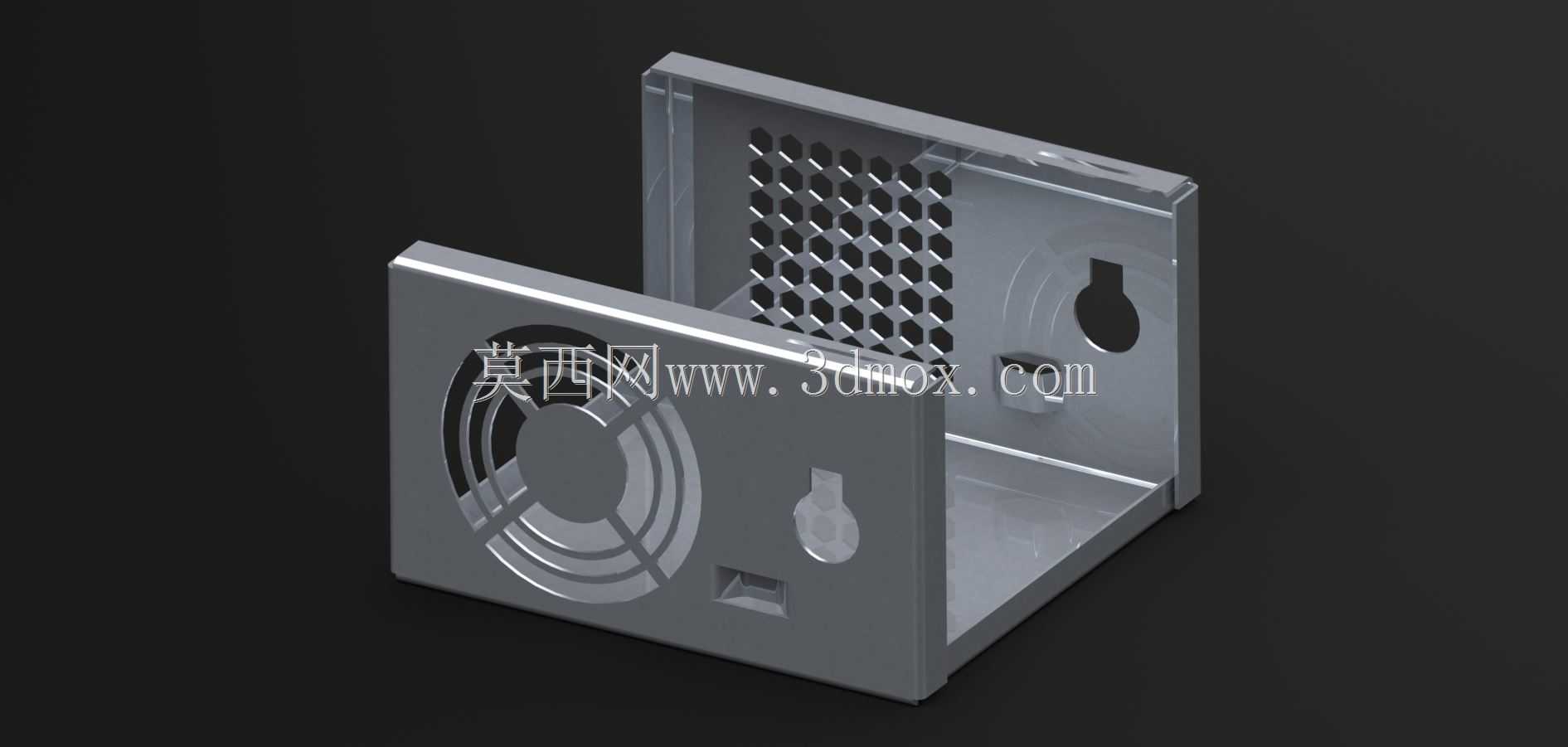

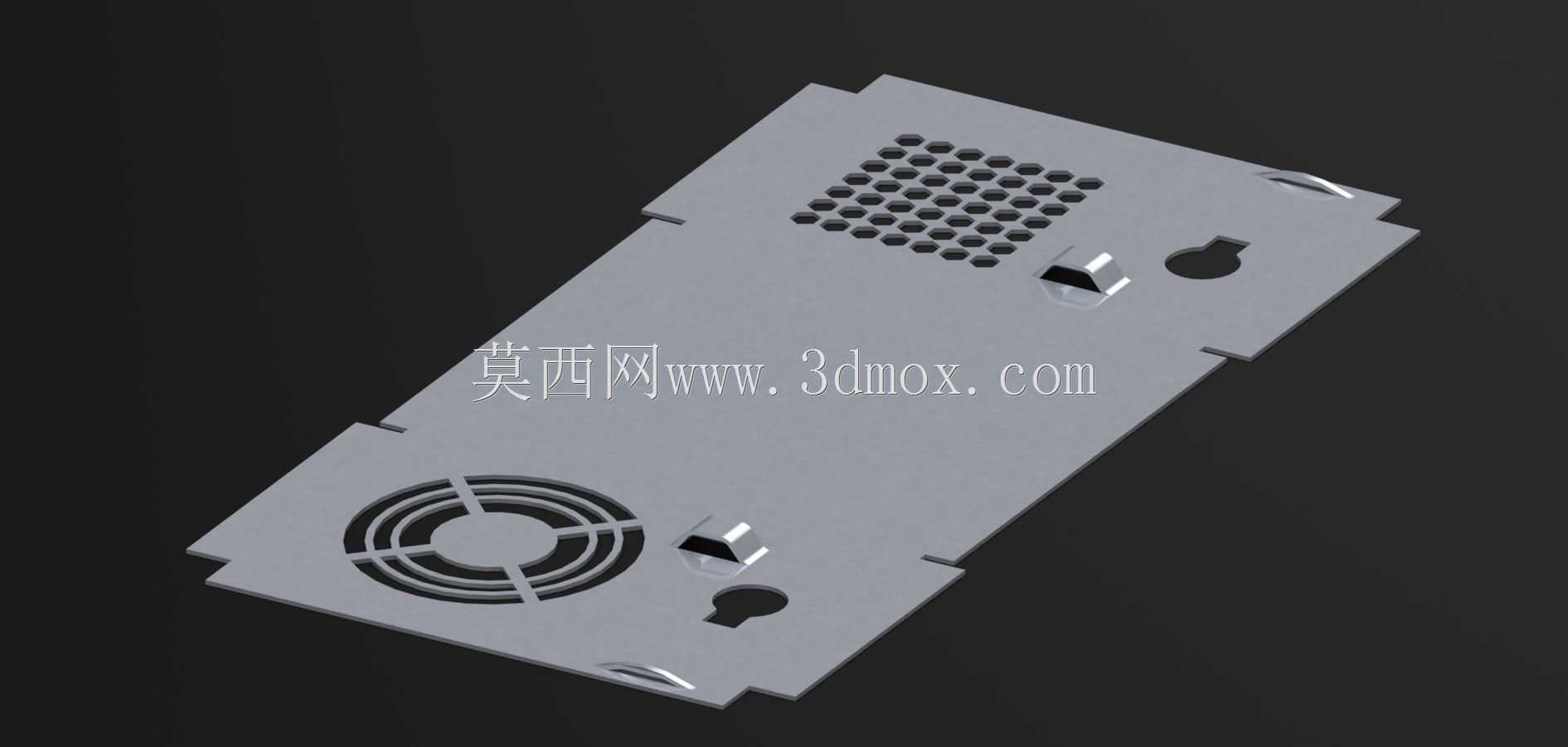

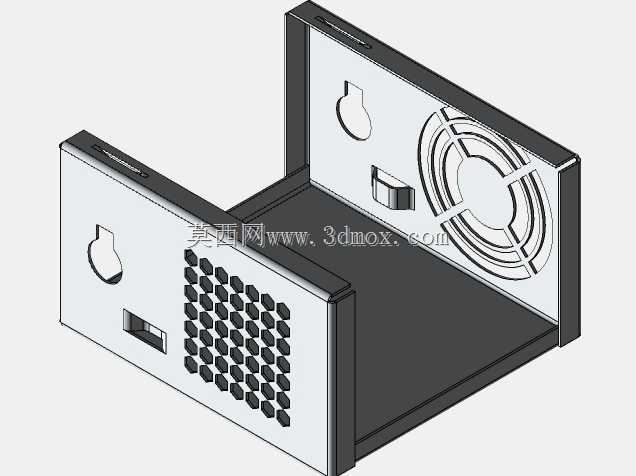

这款钣金壳体主要用于工控设备、小型服务器、嵌入式工业终端内部的电源模块安装防护，日常应用场景覆盖车间工控机柜、桌面式工业检测设备、小型通讯中继站的内置电源固定场景，能够为内置的开关电源模块提供物理防护、电磁屏蔽与散热通路，避免电源模块直接暴露在设备内部受积尘、线缆剐蹭、意外磕碰的影响。从结构设计来看，壳体采用弯折一体的钣金成型思路，减少拼接缝隙带来的结构强度短板，相邻板边的弯折处预留了合理的折弯止裂槽，避免钣金冲压弯折过程中出现应力开裂的问题，整体为敞口式抽拉结构，方便电源模块从开口侧推入装配，不需要额外设计复杂的拼接紧固件就能完成初步定位。壳体正面预留了轴流风扇的安装位，安装位周围的环形加强筋既可以提升风扇安装区域的钣金刚度，避免风扇运行时的振动带动钣金壁产生共振噪音，也能精准匹配常规80mm规格轴流风扇的安装孔位，安装时直接对准孔位锁付自攻螺丝即可完成风扇固定，不需要额外做打孔定位。正面下方预留的电源接口开孔与指示灯开孔，匹配常规ATX规格小型电源的接口布局，电源装入后接口可以直接从开孔处露出，不需要额外转接延长线。壳体背板设计了整面的六边形蜂窝通风孔，这种孔型在相同开孔率的情况下比圆形冲孔拥有更好的结构刚度，不会因为大面积开孔导致背板钣金变形，同时蜂窝孔的排布可以让风扇带动的气流均匀穿过电源内部的散热鳍片，避免出现散热死角，提升电源长时间满载运行的稳定性。壳体侧壁预留的葫芦型挂孔，支持两种安装方式：既可以通过螺丝从外侧穿入葫芦孔的大径端，滑入小径段完成快速挂装，适合设备内部预留安装螺柱的场景；也可以通过侧壁的平面区域打胶或者加装扎带固定，适配不同的设备内部安装空间。在安装边界设计上，壳体的内部净尺寸匹配常规1U规格小型开关电源的外形尺寸，装入电源后侧壁与电源本体预留1.5mm的间隙，既可以避免钣金加工的尺寸公差导致电源无法装入，也能在间隙处预留走线空间，方便电源输入输出线缆的排布；壳体外部的总宽度、总深度尺寸适配标准工控机箱的电源安装位尺寸，替换原有电源壳体时不需要修改机箱的原有安装结构，直接替换即可。壳体的边角处都做了小半径的圆角处理，避免装配过程中锋利的钣金边角划伤操作人员，也不会剐蹭设备内部的其他线缆。
