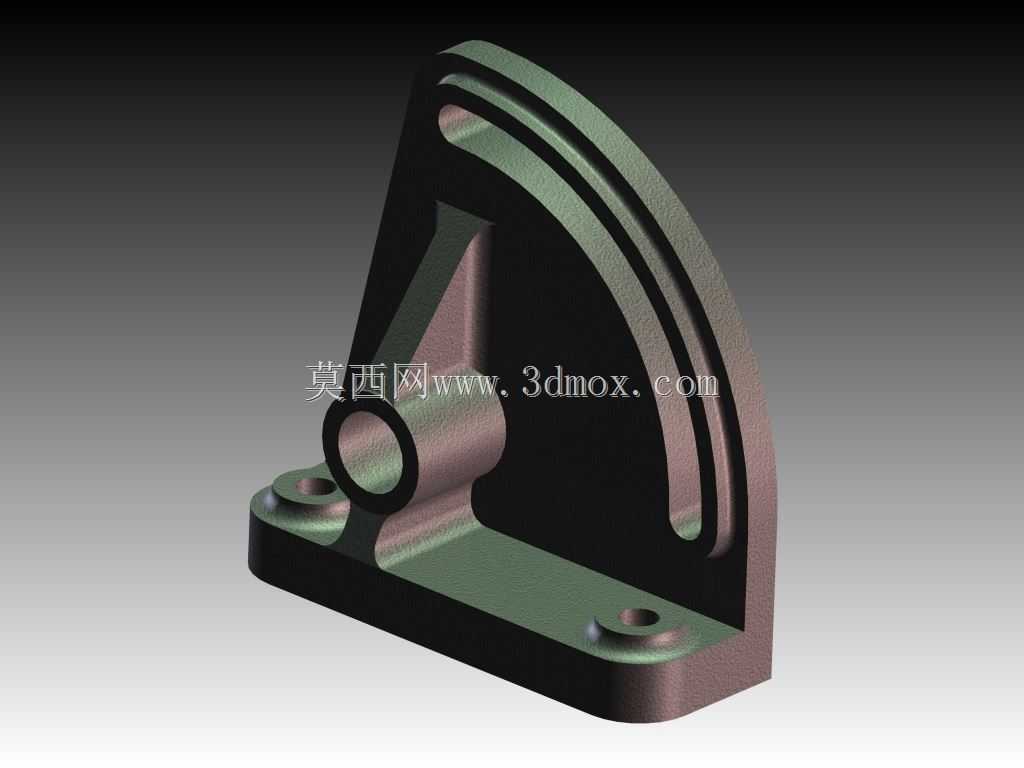

这款扇形结构的安装支架,主要面向工业检测场景中角度类传感器的安装固定需求,常见应用在自动化生产线的转角位置检测、工装夹具的行程限位、旋转机构的角度反馈环节,比如包装设备的转盘工位定位、机床附件的摆角限位、输送线的转向到位检测点位,都能看到这类支架的使用场景,它的核心作用是为角度传感器、行程触发元件提供稳定的安装基准,同时通过自身的扇形弧面结构,给检测元件提供可调的安装行程范围,避免传感器直接固定在设备本体上出现的调节余量不足、安装面加工难度大的问题。从结构设计来看,支架采用一体化的L型加扇形弧边的构型,底部是平整的矩形安装底板,底板上设置了两个沉头安装孔,孔位做了锪平处理,能够适配内六角圆柱头螺钉的安装,
安装时螺钉头可以完全沉入沉孔内,不会突出底板平面,保证支架和设备安装面的完全贴合,避免安装后出现倾斜、晃动的问题,底板的厚度经过加强设计,在承受传感器重量以及设备运行振动的情况下,不会出现底板变形导致的检测基准偏移。底板向上延伸出三角形的加强筋结构,直接连接到底部安装面和上部的扇形立板,筋板的厚度均匀,过渡位置做了圆角处理,既避免了应力集中导致的支架断裂风险,也减少了加工过程中材料的冗余,在保证结构强度的前提下控制了整体重量。上部的扇形立板为90度象限角构型,弧边上设置了两道平行的弧形安装槽,这两道槽的圆心与立板上的轴套孔圆心完全同轴,安装在槽内的传感器或者触发挡片,可以沿着弧形槽调整角度位置,调整范围覆盖0到90度的象限区间,能够适配不同安装角度的检测需求,不需要额外加工调整垫片或者转接板,现场调试时只需要松开槽内的固定螺钉,转动调整元件到需要的角度后再锁紧即可,大幅降低了现场调试的工作量。立板靠近转角的位置设置了一个贯通的轴套孔,这个孔可以作为旋转轴的安装基准,也可以用来穿装传感器的转轴,孔的内壁加工精度满足IT7级公差要求,能够和标准直径的转轴形成间隙配合,保证转动过程中不会出现卡滞或者旷量,轴套孔的外侧做了凸台加厚处理,增加了孔的配合长度,提升了转轴安装后的稳定性,避免悬臂轴出现下垂变形的问题。从安装边界来看,这款支架的底板长度和宽度控制在紧凑的尺寸范围内,不需要太大的安装空间,适合在设备内部狭窄的安装点位使用,
整体高度满足常规角度传感器的安装高度需求,不会和周边的运动部件产生干涉,扇形立板的外弧面做了倒角处理,边缘没有锐边,安装调试过程中不会划伤操作人员或者线缆。设计过程中充分考虑了铸件的工艺性,所有壁厚保持均匀,没有出现壁厚突变的位置,拔模斜度设置合理,不管是采用铸铝、铸铁还是3D打印加工,都能顺利成型,后续的机加工工序只需要处理安装孔、轴套孔以及安装面,加工量小,适合批量生产。在实际使用中,这类支架往往和旋转轴、角度传感器、行程开关配合使用,比如在摆臂机构的转动支点位置安装该支架,轴套孔穿装摆臂的转轴,弧形槽内安装到位检测传感器,当摆臂转动到设定的象限角度位置时,触发传感器输出信号,设备即可执行下一步的动作,
相比直接在设备壁板上加工弧形槽,采用这款独立支架的方案,不需要对设备主体结构进行复杂加工,只需要在设备上加工两个对应底板安装孔的螺纹孔即可固定,大幅降低了设备主体的加工难度,也方便后续的维护更换,如果支架出现磨损或者损坏,只需要拆卸四个固定螺钉即可更换,不需要对设备主体进行修复。另外,支架的三角形加强筋结构,在承受侧向冲击力的时候,能够有效分散应力,比如设备运行过程中出现意外碰撞,加强筋可以避免扇形立板出现弯折,保证安装基准的稳定性,两道平行的弧形槽可以同时安装两个检测元件,比如分别安装两个极限位置的行程开关,实现0度和90度两个位置的到位检测,也可以安装一个角度传感器的读数头和一个限位挡块,同时实现角度连续检测和极限位置硬限位,功能扩展性较强。
