工业设备用铰接式手动操纵连杆结构

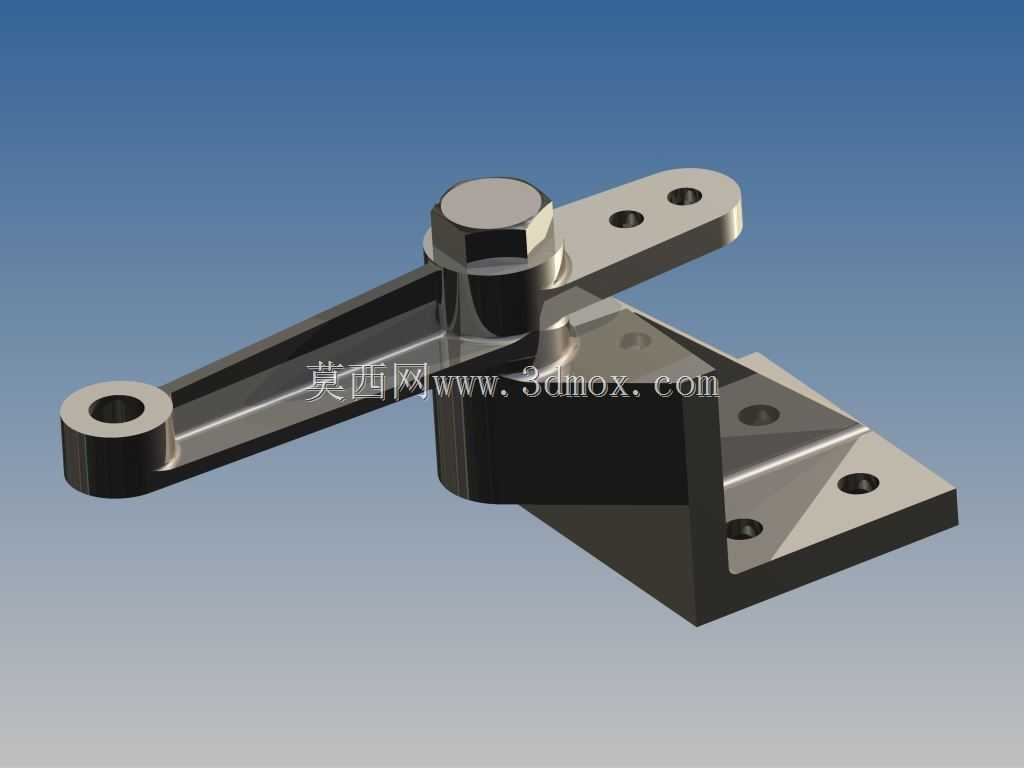

　　这类铰接式手动操纵连杆，多应用在中小型工业设备的手动操作工位，常见于小型试验台架、非标检测设备、简易工装夹具的手动控制端，作为人工输入操控指令的核心传力构件，承担把人手的扳动行程转化为受控端位移或触发信号的作用。从结构组成来看，整套构件包含安装基座、主操纵摆臂、联动副摆臂、铰接销轴与锁紧螺母几个核心部分，安装基座采用带安装孔的L型折弯结构，基座底面预留四个沉头安装孔，可直接通过螺栓固定在设备的安装台面或机架立面上，安装时需保证基座铰接孔的轴线与受控部件的运动平面垂直，避免摆臂转动时出现卡滞。主操纵摆臂为长条形带减重槽的结构，末端设置铰接连接孔，可通过销钉与受控端的拉杆、拨叉或者传感器触发拨杆相连，

　　摆臂与基座铰接的位置采用轴套配合结构，减少反复扳动时的磨损，铰接轴顶端采用六角螺母锁紧，既可以限制摆臂的轴向窜动，也能通过调整螺母的锁紧力矩，控制摆臂转动的阻尼手感，避免操纵时出现虚位或者过于松垮的问题。联动副摆臂与主摆臂同步绕铰接轴转动，副摆臂上预留两个定位孔，可根据实际操控需求安装位置触发块、行程挡块或者辅助回位弹簧，适配不同设备的操控行程需求，比如在需要多档位操控的场景下，可在副摆臂的转动路径上布置位置检测元件，通过副摆臂的转动角度对应不同的操控档位，实现档位信号的输出。设计这类操纵结构时，首先要确认操纵端的操作力范围，人手日常舒适的扳动力在10N到30N之间，因此摆臂的力臂长度需要匹配受控端的负载阻力，若受控端阻力较大，

　　可适当加长主操纵摆臂的长度，利用杠杆原理降低操作力，避免操作时过于费力；若需要紧凑的安装空间，则可在保证结构强度的前提下适当缩短摆臂长度，减少结构占用的空间。安装边界方面，整套结构在摆臂转动到极限位置时，横向最大伸出尺寸不超过基座宽度的2.5倍，竖直方向的高度不超过铰接轴中心到基座底面高度的1.8倍，设计安装位时需要预留足够的摆臂转动空间，避免摆臂转动过程中与周边的设备外壳、管线或者其他构件发生干涉。铰接部位的配合间隙需要控制在0.02mm到0.05mm之间，间隙过大会导致操纵时出现明显的虚位，影响操控的精准度，间隙过小则会导致转动阻力过大，甚至在温变环境下出现热胀卡滞的问题。基座的安装面需要保证平面度不低于0.1mm，

　　若安装面不平整，锁紧安装螺栓后会导致基座变形，使得铰接孔的轴线发生偏斜，直接影响摆臂的转动顺畅度。在实际应用场景中，这类操纵杆常配套位置传感器使用，副摆臂随主摆臂转动到对应角度时，会触发传感器的信号输出，实现设备的动作切换，比如在检测设备上，扳动操纵杆到不同位置，可对应设备的夹紧、检测、松开三个工位，相比电控按钮操作，这种纯机械铰接的操纵结构可靠性更高，在有油污、粉尘的工业现场环境下，不会出现按键接触不良的问题，且操作人员可通过扳动的手感直接感知设备的动作状态，操作反馈更直接。结构选材方面，摆臂与基座可采用铝合金或者碳钢材质，铝合金材质重量轻，适合操作频次高的场景，碳钢材质强度更高，适合负载较大的操控场景，铰接销轴建议采用淬火处理的合金钢材质，提升铰接部位的耐磨性能，延长整套结构的使用寿命。
