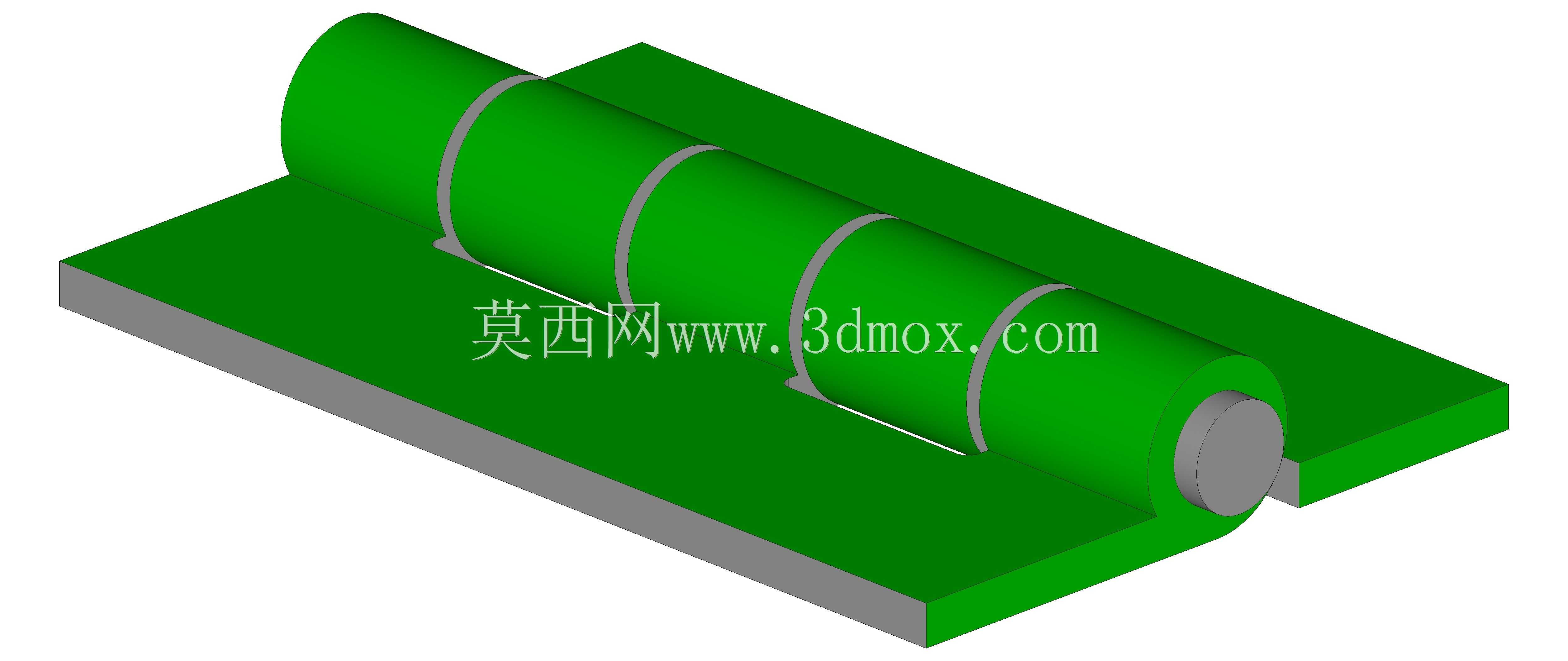

76.25×50规格平板卷合页铰链结构

　　这类卷边式平板铰链在日常设备与结构件里的使用场景非常普遍，小到通讯终端防护外壳、便携检测设备翻盖，大到小型机柜检修门、工装防护挡板、非金属3D打印壳体开合部位，都能见到同结构合页的身影。它的核心作用是为两个需要相对转动的板件提供稳定回转约束，同时承担开合过程中的径向与少量轴向载荷，避免翻盖出现松脱、错位。

　　从结构特征来看，该铰链采用两片平直安装页板搭配多段同轴卷筒的经典形式：其中一侧页板延伸出分段式卷耳，另一侧页板对应嵌入卷耳间隙，所有卷耳内孔保持同轴，穿入销轴后即可形成完整转动副。分段卷耳的设计并非随意排布，间隔布置的卷段可以让销轴受力点均匀分布在整个铰链长度方向，减少长销轴受弯变形的概率，同时页板和卷筒为一体弯折成型，没有额外焊接拼接部位，载荷传递路径更连续，长期反复开合后不容易在卷耳根部出现应力断裂。

　　建模过程中首先要锁定的就是安装边界：该铰链整体安装幅面为76.25mm×50mm，两片页板的贴合面完全平整，没有凸起沉台，使用时可以直接贴附在待连接板件的表面，通过螺钉或者胶粘完成固定，不需要在门板或框体上额外开槽沉孔，对薄板类零件非常友好。同轴卷筒的外径、内孔销轴直径需要严格匹配，既要保证销轴穿入后转动顺滑无卡滞，也要控制卷筒和页板衔接处的折弯圆角——圆角过小会在弯折成型时产生材料应力集中，圆角过大则会侵占页板的有效安装面积，压缩螺钉排布空间。

　　实际选型时还要关注开合角度限位：该结构两片页板展平状态下可达到180度平铺，向内翻折时最小闭合间隙由两片页板的厚度决定，建模时需要预留页板转动的避让空间，避免两个安装板在开合到极限位置时发生硬碰撞。页板上的安装孔位可以根据使用场景调整孔距，在50mm的页板宽度范围内，两侧孔位对称布置即可保证安装后受力均衡，不会出现单侧翘边。对于非金属壳体场景，该铰链也可以直接采用同材质3D打印制作，卷筒和页板一体成型后穿入金属销轴，就能获得足够的开合寿命，省去额外采购五金件的装配工序。
