传感器安装用铰接式支撑固定座结构

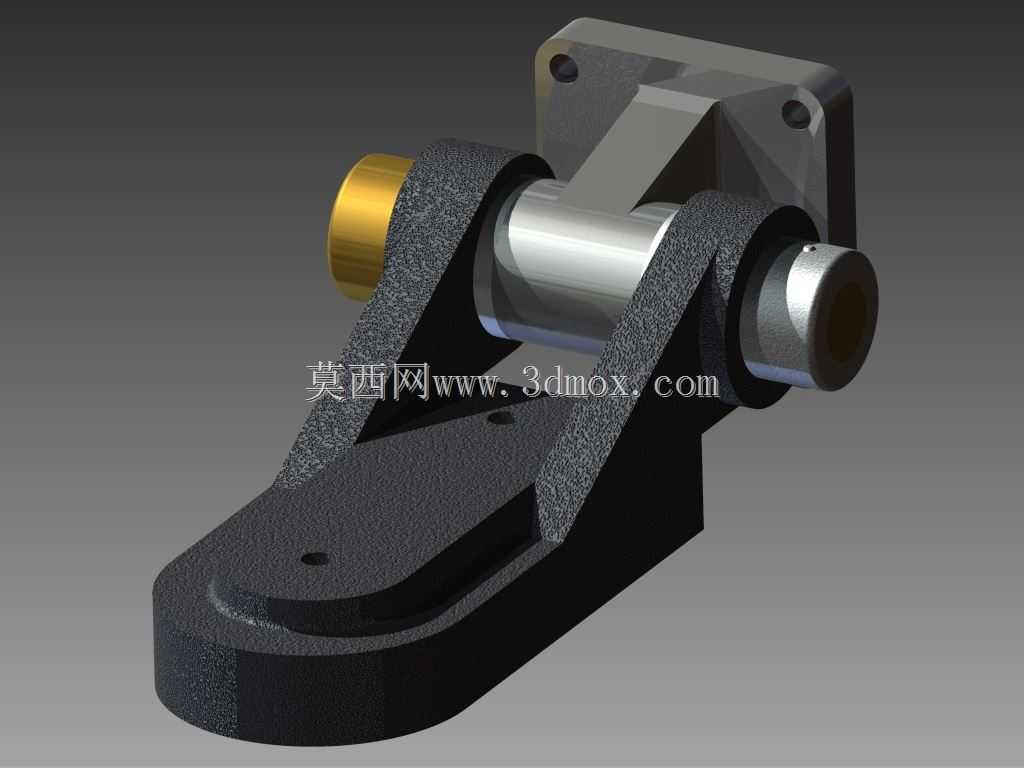

　　在工业传感检测工位的布局中，这类铰接式支撑结构是连接安装基座与检测端传感器的核心承载部件，多数应用在需要小角度调整检测位姿的自动化产线检测工位、设备运行状态监测点位上，区别于固定式安装支座，它能通过转轴的转动配合实现传感器检测角度的微调，适配不同被测件的位置偏差，避免因安装位置固定导致的检测盲区、信号采集失准问题。从结构功能来看，该支撑组件分为三个核心功能段：后端的法兰安装基座、中部的铰接支撑臂、前端的转轴配合段。后端法兰基座设置了两个沉头安装孔，可通过内六角螺栓直接固定在设备型材架、设备本体的安装平面上，沉孔设计能保证螺栓安装后端面无凸起，不会和周边运动部件产生干涉，法兰基座与支撑臂采用一体化铸造成型后做机加工精加工，

　　整体材质选用灰铸铁做表面喷塑处理，兼顾结构刚性与减震性能，能过滤设备运行时产生的高频微振动，避免传感器因持续振动出现信号漂移、内部元器件松动的问题。中部的支撑臂采用下宽上窄的变截面结构，底部的安装底板设置了定位销孔与长条形调节槽，既可以在初次安装时通过定位销快速对齐安装基准，也能通过长槽实现前后安装位置的微调，适配不同安装间距的需求，支撑臂的两个铰接耳座做了加厚处理，内孔镶嵌了锡青铜材质的耐磨衬套，衬套与转轴采用H7/f6的间隙配合，既能保证转轴转动时的顺滑度，也能在长期转动磨损后仅更换衬套即可完成维护，无需更换整个支撑主体，大幅降低后期运维成本。前端的转轴采用阶梯轴结构，一端设置轴肩做轴向定位，

　　另一端预留了传感器安装的螺纹孔与定位端面，转轴表面做淬火处理提升表面硬度，耐磨性能相比普通圆钢提升三倍以上，转轴与衬套的配合面设置了储油槽，可在定期维护时填充润滑脂，减少转动摩擦阻力，避免长期无润滑出现的卡滞、异响问题。从安装边界尺寸来看，该支撑组件整体安装后横向最大占用空间为120mm，纵向高度为85mm，后端法兰安装孔的中心距为45mm，适配市面上多数M6、M8规格的安装螺栓，前端转轴的直径为20mm，可适配安装孔直径在18-22mm区间的多款接触式、非接触式工业传感器，安装时需注意保证支撑臂的安装平面与设备运动方向的平行度误差控制在0.1mm以内，避免转轴转动时出现别劲、磨损不均的问题。设计过程中优先考虑了工况适配性，

　　针对工业现场多粉尘、少量切削液飞溅的使用环境，所有配合面均做了倒角处理，不存在容易积屑的直角死角，日常清洁维护时仅需用压缩空气吹扫即可去除表面积尘，衬套与转轴的配合间隙控制在0.02-0.04mm之间，既不会因间隙过大导致传感器安装后出现晃动，也不会因间隙过小在热胀冷缩时出现转动卡滞。在实际选型应用时，若用于重载冲击的检测工位，可将主体材质更换为45号钢做调质处理，提升整体抗冲击性能；若用于腐蚀环境的检测点位，可将表面处理更换为镀锌镍合金，提升抗腐蚀能力，整体结构的模块化设计也支持根据实际安装需求更换不同长度的转轴、不同孔距的安装法兰，无需重新设计整体支撑结构，能大幅缩短非标设计的周期，适配不同场景的安装需求。
