四耳法兰式传感连接固定基座

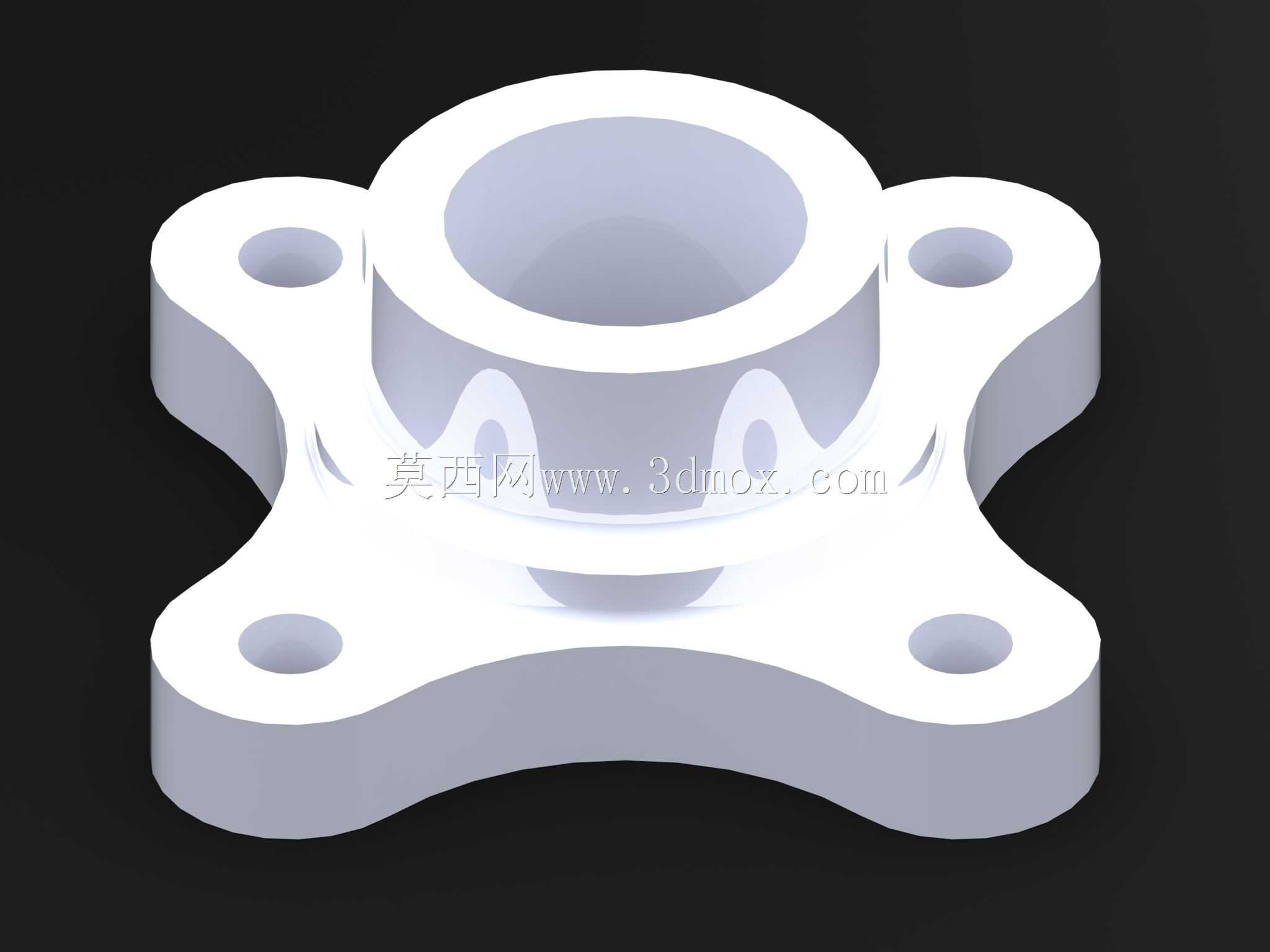

　　这款四耳延伸式法兰连接基座，主要面向传感检测单元的端面安装场景，在流体管路压力传感、工位到位检测支架、小型执行元件端面固定等工况中都能见到同类结构的应用。不同于常规圆形法兰的整圈螺栓布局，这款基座将四个安装耳沿十字方向向外延伸，在保证安装孔位跨距足够的前提下，大幅缩减了法兰主体的材料用量，同时四个安装耳的弧形过渡设计，能有效分散螺栓锁紧时的应力集中，避免长期受振动工况下安装耳根部出现裂纹。

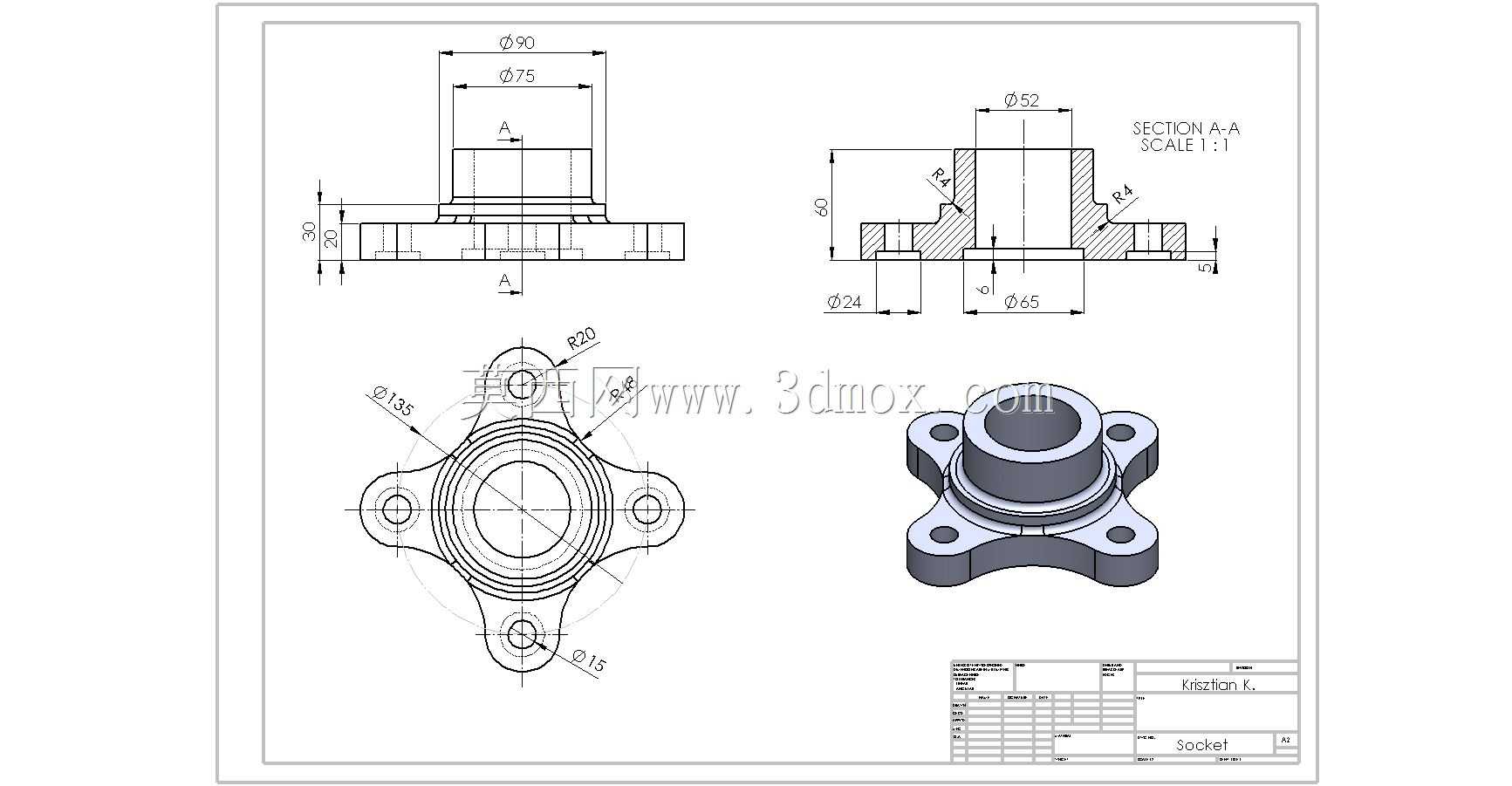

　　从结构功能来看，基座中心的通孔为贯穿式设计，可直接容纳传感探头的穿入或者管路介质的导通，中心筒体的高度经过匹配设计，既能够给探头提供足够的轴向定位支撑，又不会因为筒体过高导致整体安装后突出尺寸过大，影响周边部件的排布。中心筒体与底部法兰盘的衔接处做了圆弧过渡处理，既提升了注塑或者机加工过程中的工艺性，避免直角处出现应力集中，也能在装配时减少对配套密封件的划伤。四个安装耳上的通孔为光孔设计，适配常用的内六角圆柱头螺栓或者十字槽螺栓穿过，安装孔的倒角处理能够引导螺栓顺利穿入，降低现场装配时的对孔难度，安装耳的外轮廓做了大圆弧收边，没有尖锐棱角，既避免装配过程中划伤操作人员，也减少了结构的应力集中点。

　　设计过程中，首先需要匹配对应传感元件的外径尺寸，确定中心筒体的内孔公差，通常选用H7级间隙配合，既保证传感单元能够顺利装入，又不会因为配合间隙过大导致传感单元出现晃动，影响检测精度。其次要根据安装面的螺栓孔位布局，确定四个安装耳的中心孔跨距，安装耳的延伸长度需要保证螺栓锁紧时，扳手有足够的操作空间，不会和中心筒体发生干涉。底部法兰盘的厚度需要根据额定锁紧力矩计算，避免螺栓锁紧时法兰盘出现翘曲变形，导致安装面密封失效或者传感单元倾斜。中心筒体的壁厚需要兼顾强度与轻量化要求，在满足侧向受力强度的前提下尽可能减薄，降低整体结构重量。

　　安装边界方面，这款基座的安装平面需要保证平面度不低于0.1mm，避免安装后基座出现倾斜，导致中心穿入的传感单元轴线偏移。四个安装螺栓的锁紧力矩需要均匀对称施加，按照对角顺序逐步拧紧，避免单侧受力过大导致法兰盘变形。基座与安装面之间可根据工况需求添加密封垫片，当用于流体管路压力检测场景时，密封垫片的内孔需要与中心通孔对齐，避免遮挡通径影响介质传导。基座的中心通孔轴线需要与被测对象的安装面保持垂直，垂直度公差建议控制在0.05mm以内，保证传感单元装入后检测端面与被测面的平行度符合检测要求。

　　在实际产线应用中，这类结构的基座常被用于气动回路的压力传感器安装、输送线工位的光电传感器支架固定、小型液压支路的压力检测端连接，相比传统的圆形法兰，这种四耳延伸结构在狭小安装空间内的适配性更强，四个安装耳的位置可以避开安装面上的加强筋或者其他凸起结构，不需要额外加工安装让位槽，降低了配套安装面的加工成本。同时，十字形的安装耳布局在视觉上也更易对齐安装标记，现场装配时的对中效率更高，适合批量产线的快速装配需求。结构的外表面没有复杂的凹槽或者窄缝，日常维护时的清洁难度更低，不易积攒灰尘或者切削废液，在机加工车间、食品包装产线等有清洁需求的场景也能适配。
