鲁格1022枪械配套桶夹紧固结构设计

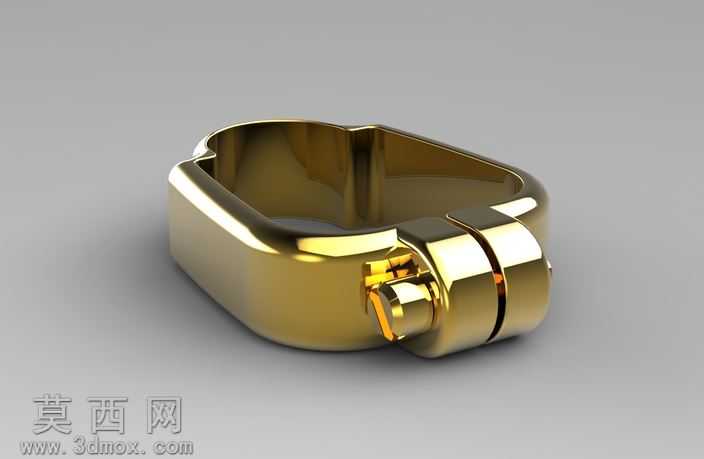

本作品为适配鲁格1022枪械的桶夹紧固结构，整体采用三维参数化建模方式完成全结构设计，建模过程中优先保障结构的装配适配性与使用可靠性，对每一处曲面过渡、壁厚参数都做了精细化调校。从结构设计来看，该桶夹采用环抱式C型主体结构，主体上部为弧形环抱臂，曲面弧度经过反复测算，能够与对应枪管的圆柱外壁实现紧密贴合，保证夹持状态下的受力均匀，避免出现局部应力集中导致的夹持松动或者部件形变问题；下部设置有带一字槽的锁紧调节结构，通过旋动该锁紧件可以调整环抱臂的开合幅度，以此适配不同公差范围的枪管外径，同时一字槽的设计兼顾了通用工具的操作便利性，无需专用工具即可完成松紧调节。建模阶段对产品的壁厚做了均匀化处理，主体壁厚保持一致，既保证了结构强度能够承受射击过程中的振动载荷，又尽可能控制了整体重量，避免额外增加枪械前端的负重影响使用手感。曲面部分采用连续G2过渡处理，所有棱边都做了圆角钝化处理，没有尖锐棱角，既提升了握持安装时的安全性，也让整体外观线条更加流畅自然。材质设计上预设为高强度合金钢材质，表面做哑光氧化处理，既具备足够的结构强度与耐磨性能，也能避免使用过程中出现反光问题影响射击操作，同时具备不错的防锈能力，适配不同使用环境的需求。设计过程中充分考虑了实际使用场景的需求，夹持力经过模拟验算，既能够保证安装后不会因射击振动出现位移，又不会因夹持力过大对枪管外壁造成压痕损伤，锁紧结构设置了防松阻尼结构，长期使用也不会出现自行松动的问题。整体结构没有冗余设计，零件数量少，加工工艺性好，主体部分可采用精密铸造结合后期机加工的方式生产，锁紧件为标准机加工件，能够有效控制生产制造成本，同时装配流程简单，无需复杂工装即可完成组装与使用。渲染阶段采用金属哑光材质搭配工作室柔和光源，清晰展现出产品的结构轮廓与曲面细节，能够直观呈现各部分的结构特征与装配关系，方便使用者快速理解产品的安装方式与调节逻辑。
