宽带入户配套ADSL语音信号分路器结构

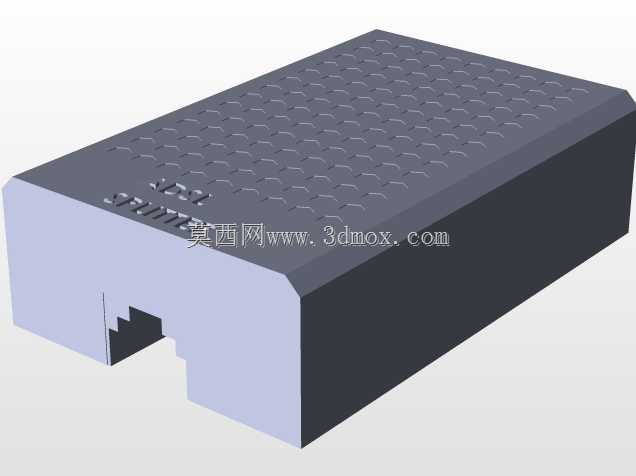

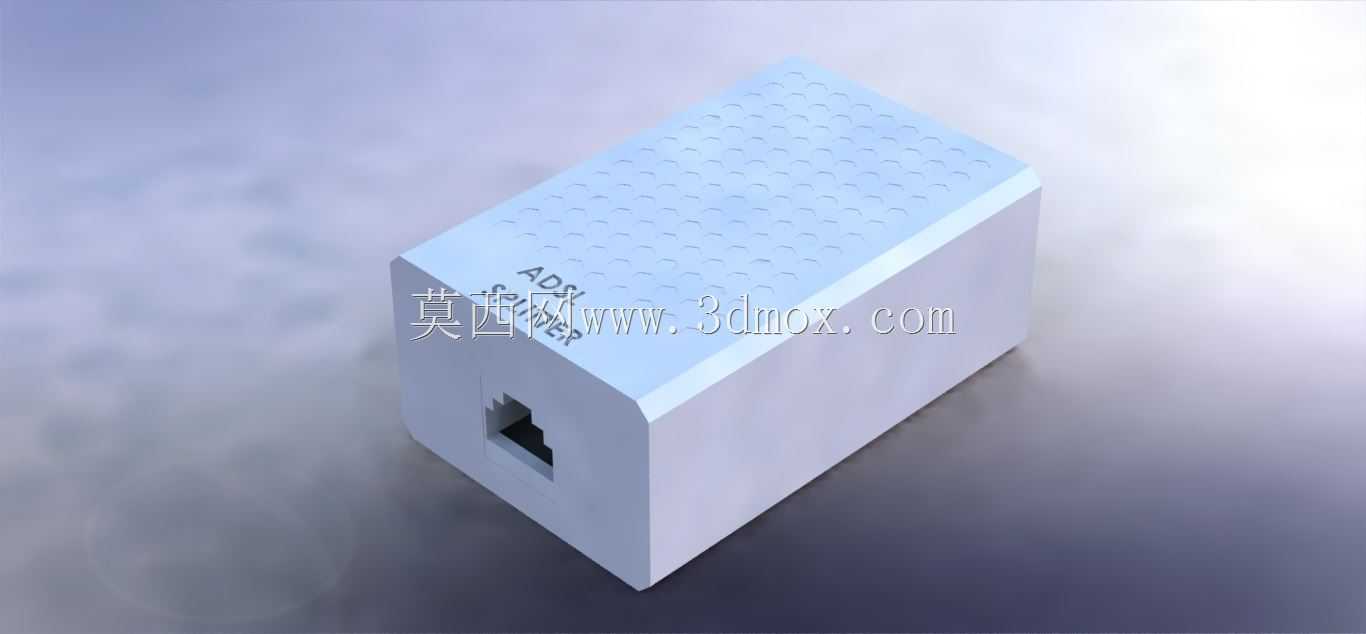

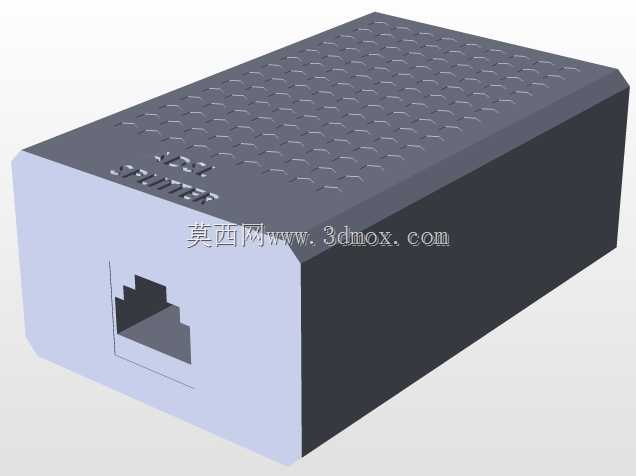

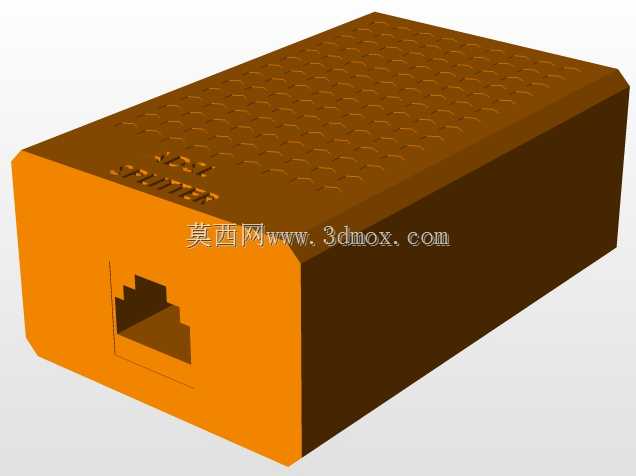

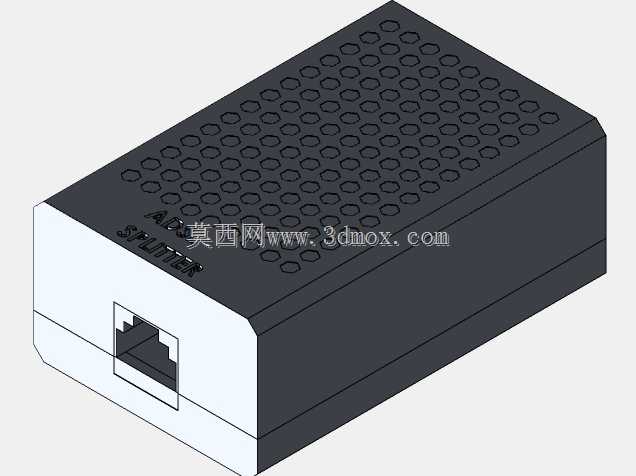

在早期固网宽带入户的布线场景中，这类分路器件是解决电话线同时承载语音通话与宽带数据传输信号干扰问题的核心配套部件，很多家庭和小型办公场景的弱电布线环节，都需要在入户线端加装该类器件，避免拨号上网时出现电话杂音、宽带频繁掉线的问题。从结构设计来看，该器件采用长方体一体式注塑外壳，外壳顶面做了密集的凹点防滑纹理，既可以提升手持插拔线缆时的摩擦力，也能在多台设备叠放时减少表面剐蹭留痕，外壳边角做了小尺寸倒角处理，没有尖锐棱边，避免布线施工时划伤操作人员。外壳侧面预留标准RJ11接口位，接口的开孔尺寸严格匹配通用水晶头的插拔行程，接口周围的壳体壁厚做了局部加厚处理，能承受日常插拔线缆时的侧向受力，避免长期使用后接口开裂松动。器件的整体外形尺寸控制得非常紧凑，既可以直接放置在桌面靠近终端的位置，也能塞入弱电箱的空余仓位，不需要额外预留过大的安装空间，外壳底部为平整平面，放置时不会出现晃动，也可以根据布线需求用双面胶固定在墙面或者配线架旁。设计过程中优先考虑了民用场景的使用可靠性，壳体采用阻燃ABS材质，满足弱电设备的防火要求，内部的电路板安装位预留了足够的走线空间，信号隔离元件的布局避开了接口位置，减少插拔线缆时的应力对内部焊点的影响。实际使用时，该器件将入户的电话线信号分离为独立的语音通道和数据通道，分别连接固定电话和宽带调制解调器，两个通道的信号做了电气隔离，避免通话的低频信号和数据传输的高频信号互相串扰，不管是长时间通话还是大流量数据传输，都能保证两类信号的传输稳定性。这类器件的结构设计没有多余的冗余结构，所有外形特征都服务于实际安装使用需求，外壳的分型面设置在壳体侧边，合模线做了打磨处理，不会出现划手的毛边，顶面的标识区域做了微凹处理，印刷的接口说明文字不会因为长期摩擦脱落，方便施工人员快速识别不同接口的接线定义，减少布线时的接错概率。
