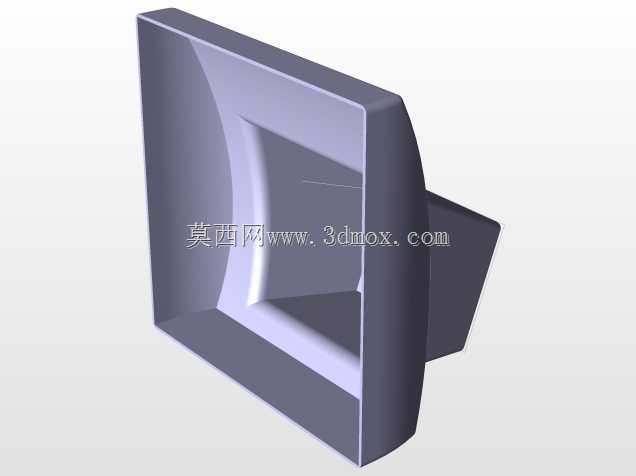

CATIA设计的老式CRT电视外框结构件

该结构件为老式CRT显像管电视的前端外框部件，主要应用于家用CRT电视机的前端装配环节，承担显像管前端定位、外观包覆、内部组件防护的核心作用。在实际家电装配场景中，该外框需要与显像管玻壳前端、机身后壳、控制按键面板、扬声器面罩等多个部件完成精准配合，是CRT电视整机组装中衔接前端显示区域与机身内部结构的关键承载件。从功能特性来看，该外框采用内凹式腔体结构，内侧的阶梯型限位面可直接贴合显像管玻壳的前端边缘，限制显像管在运输、使用过程中的前后窜动，外侧的翻边结构可与后壳的卡扣位、螺丝柱完成对位装配，无需额外增加固定压片即可实现显像管的前置定位，减少整机组装的零件数量。设计过程中优先考虑了注塑成型的工艺可行性，整体壁厚保持均匀过渡，避免出现壁厚差过大导致的注塑缩痕、翘曲问题，外边缘做了大圆角过渡处理，既符合家电产品的外观安全要求，避免尖锐边角划伤用户，也能提升注塑过程中熔体的流动顺畅性，减少填充不足的缺陷。外框后侧延伸的定位凸台，可直接插入机身内部的对应卡槽内，与后壳装配时可实现快速预定位，降低流水线装配的对位难度，提升组装效率。从安装边界来看，该外框的内轮廓尺寸完全匹配对应尺寸CRT显像管的前端可视区域尺寸，外轮廓尺寸与后壳的前端开口尺寸保持一致，装配后外框与后壳的拼接缝隙可控制在家电产品要求的均匀范围内，不会出现段差过大、缝隙不均的外观问题。外框表面预留的装饰件安装位，可根据产品定位粘贴装饰条、丝印品牌标识，无需额外修改模具结构即可适配不同系列的同尺寸CRT电视产品，提升模具的通用率，降低产品开模成本。结构设计时还考虑了日常使用中的受力情况，外框的侧壁设置了隐性的加强筋结构，在不增加整体壁厚、不影响外观的前提下，提升外框的抗冲击性能，避免日常搬运、轻微磕碰时出现外框开裂的问题，同时加强筋的排布方向顺着注塑熔体的流动方向设置，避免出现熔接痕集中的问题，保证结构强度的同时兼顾外观质量。
