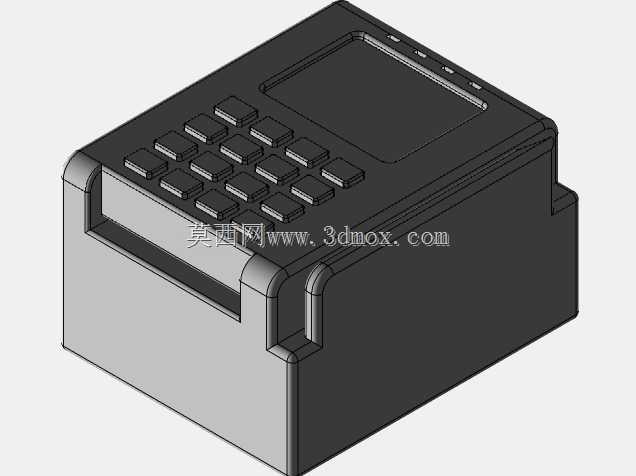

嵌入式酒店支付密码键盘终端结构

该终端为嵌入式安装的支付交互设备，主要适配酒店前台自助入住机、壁挂式自助服务终端的集成安装需求，日常使用中承担密码输入、非接/接触式读卡、交易信息显示的核心功能，是自助服务场景里完成支付验证环节的关键人机交互部件。从安装边界来看，设备背部自带一体化金属安装法兰，法兰上预留两个对称的固定安装孔，可直接通过螺丝锁紧在自助终端的面板预留开孔处，安装后仅操作面外露于设备面板，主体结构嵌入终端柜体内部，不会额外占用前台操作台面的使用空间，适配120mm至150mm宽度的标准面板开孔，安装深度控制在100mm以内，对柜体内部的布线空间要求较低。设备正面布局完全围绕高频操作逻辑设计，上方区域设置彩色显示屏，可实时显示交易金额、操作提示、欢迎引导信息，屏幕下方排布16键标准密码键盘，按键采用凸起式防滑结构，数字键按常规电话键盘布局排列，下方额外设置功能确认、取消、方向操作按键，不同功能按键采用黑、红、黄、绿的差异化配色，用户无需低头仔细辨认即可快速定位按键，降低公共场景下的操作误触概率。设备右侧集成读卡模块结构，预留卡片插拔通道，可支持接触式IC卡的读写操作，模块与主体外壳做了一体化的密封衔接，可避免日常使用中灰尘、泼溅液体渗入设备内部。外壳主体采用阻燃ABS工程塑料注塑成型，边缘做了R3的圆角过渡处理，既可以避免安装过程中划伤安装人员，也能在日常使用中减少磕碰对设备外壳的损伤。建模过程中完整还原了设备的安装配合结构、按键排布细节、屏幕安装位、读卡通道的尺寸关系，结构工程师在做自助终端整体布局时，可直接调用该模型核对面板开孔尺寸、安装避让空间，提前规划内部走线的弯折半径，避免后期结构装配时出现干涉问题，也可基于该模型调整面板的倾斜角度，优化用户站立操作时的视线与按键操作舒适度。
