插孔内螺纹6.35规格圆柱连接器结构

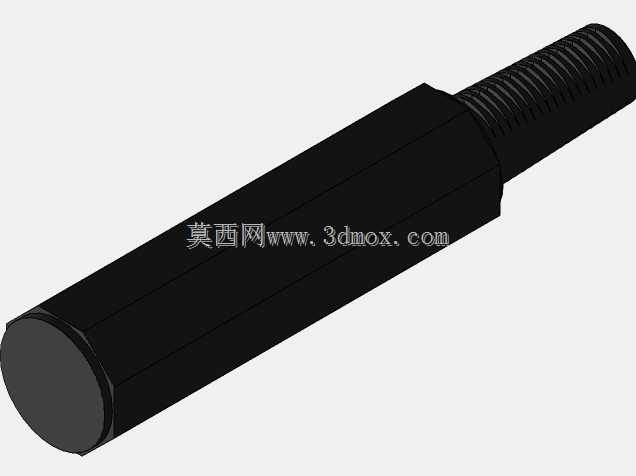

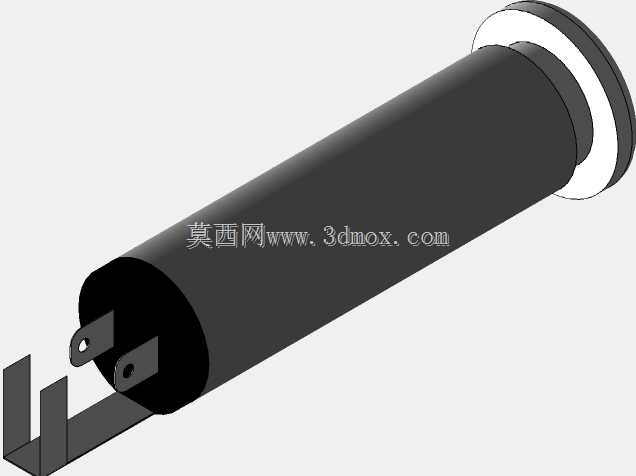

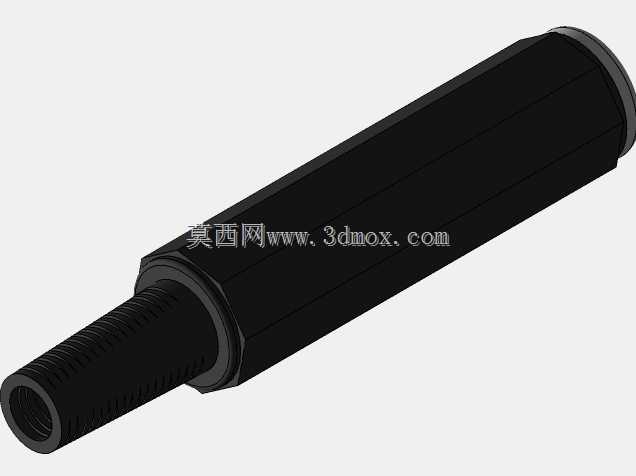

这款圆柱型接插部件主要面向小功率电气信号、低压电源的接驳场景，常见于小型检测设备、手持电动工具、桌面型实验仪器的外接线路对接环节，在需要频繁插拔接线的工位上，能快速完成线路通断切换，避免导线直接铰接带来的接触不良、线芯外露风险。部件主体采用长圆柱壳体结构，端部设置带限位台阶的法兰盘结构，安装时可直接卡入设备面板的对应开孔，依靠法兰端面与面板贴合完成轴向定位，不需要额外设计复杂的压紧固定结构，能有效压缩设备面板的安装占用空间，适配厚度1.5-3mm的常见钣金设备面板。插孔端设置M6.35内螺纹接口，可匹配对应规格的外螺纹插针，螺纹配合结构能在插合后提供足够的防脱拉力，相比光滑直插式结构，在设备存在小幅振动的工况下，不会出现插针松脱、信号瞬断的问题，插合后接触电阻稳定，能满足常规小电流传输的接触可靠性要求。尾部设置两个折弯式焊片接线端，焊片表面做镀锡处理，焊接时上锡速度快，焊锡附着均匀，不会出现虚焊、脱焊问题，焊片的折弯角度经过适配调整，焊接导线后导线可顺着圆柱壳体轴向排布，不会出现导线弯折半径过小导致的线芯断裂隐患。设计过程中优先考虑了现场装配的便捷性，壳体外部做哑光防滑处理，插拔作业时操作人员手指与壳体间有足够摩擦力，不需要额外借助工具即可完成插合与分离动作，壳体边缘全部做R0.5以上的圆角倒钝处理，装配过程中不会划伤操作人员手部，也不会刮伤设备面板的喷塑、喷漆表层。整体径向尺寸控制紧凑，在多组连接器并排布置的面板上，相邻连接器的中心距可压缩至18mm，不会出现安装干涉问题，内部插孔与壳体之间设置绝缘隔层，能满足500V以下电压等级的绝缘防护要求，相邻接线端之间的爬电距离符合低压电气设备的安全规范，即使在潮湿工况下使用，也不会出现极间击穿、短路的问题。
