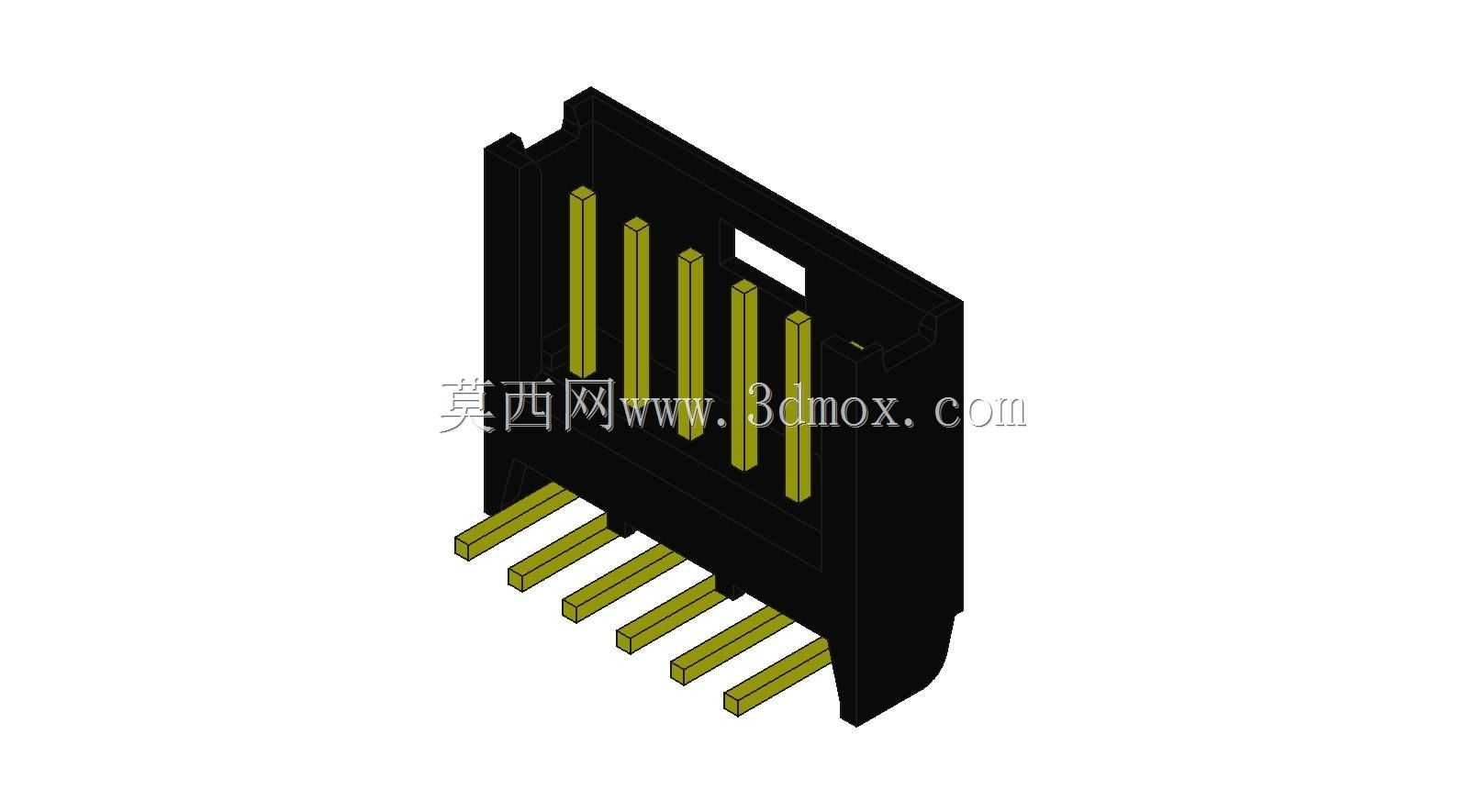

6位带角度AMPMODU II连接器结构

这类带角度的6位AMPMODU II接插件，在工业控制板卡、伺服驱动接口、分布式IO模块的板间连接场景中应用十分普遍，区别于直针结构的同规格产品，带角度的弯针设计主要用于适配设备内部走线空间受限的安装场景，避免插接线缆后垂直方向占用过多机柜内部净空，也能减少线缆弯折应力对焊点的长期拉扯损伤。从结构设计来看，主体采用黑色绝缘基座，材质一般为耐温阻燃的工程塑料，满足波峰焊、回流焊的工艺温度要求，基座上设置有定位卡槽与防呆结构，装配时能快速对准PCB板上的安装孔位，避免插反导致的引脚错位、电路短路问题。6根导电插针分为两排排布，伸出基座的引脚长度适配常规1.6mm厚度PCB的透焊要求，插针表面做镀金处理，降低接触电阻，提升长期通电的抗氧化能力，适配小信号传输与低压供电的连接需求。设计过程中需要重点控制插针的共面度，确保所有引脚能顺利插入PCB焊盘孔，同时基座的挡边结构要能在焊接时提供足够的支撑，避免过炉时基座受温变形导致引脚偏移。安装边界方面，这类弯针结构的插针弯折角度经过精准校核，焊接完成后接插件的出线方向平行于PCB板面，整体垂直板面的高度远低于直针款搭配线束后的总高度，适合在薄型控制盒、嵌入式设备内部的紧凑空间内使用，基座侧面的卡扣结构可以和配套的线束插头实现快速锁止，设备运行过程中受振动影响也不会出现松脱断连的情况。在实际选型应用中，需要注意引脚间距与PCB封装的匹配性，同时确认弯折方向是否符合板内走线的布局要求，避免和周边的电容、电阻等元器件产生安装干涉，这类接插件的接触阻抗稳定，插拔寿命满足工业设备的维护频次要求，在低压控制信号传输场景下能长期稳定工作，不需要额外做防水密封处理，多用于设备机箱内部的板级互联，不需要暴露在户外或有液体飞溅的工况环境。
