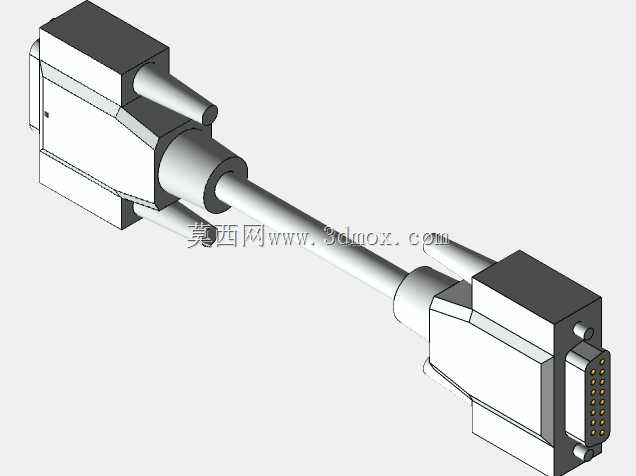

在工业自动化控制、测试测量设备、通讯机柜布线场景中,这类带屏蔽结构的15位D-sub电缆组件是模拟信号、低速数字信号传输的常用连接部件,很多工控板卡、数据采集模块的外接信号链路都会用到这类结构,相比散线压接的成品线,组装式结构更适配现场定制长度、灵活改线的布线需求。从结构设计来看,两端的D-sub接头采用15针标准排布,公头端的插针按照行业通用引脚间距设置,插合面的金属屏蔽壳与电缆外层的屏蔽层通过接头尾部的压接结构导通,形成连续的电磁屏蔽通路,能有效阻隔工业现场变频器、伺服电机产生的电磁辐射干扰,避免信号传输过程中出现丢包、波形畸变的问题。接头尾部的应力释放结构做了渐变锥面设计,和电缆外护套紧密贴合,既可以避免电缆弯折时芯线在焊点位置受应力断裂,也能防止灰尘、水汽从接头尾部进入插合面,提升恶劣车间环境下的连接可靠性。建模过程中需要重点把控几个安装边界尺寸:首先是接头主体的最大外轮廓尺寸,要保证相邻排布的D-sub接口之间不会出现干涉,尤其是多接口并排布置的工控机箱面板上,接头外壳的宽度、高度公差需要控制在合理范围,避免插装时和旁边的接头挤碰;其次是尾部出线的弯折半径,模型里预留的最小弯折空间要匹配常规多芯屏蔽电缆的最小弯曲半径要求,不能出现设计上的硬弯折导致电缆护套破损;还有插合面的定位柱、锁紧螺丝孔的位置度,要和标准D-sub母座的安装尺寸完全匹配,保证插合时定位顺畅,锁紧后不会出现松旷。这类组装式结构的设计逻辑是把接头拆分为内芯、屏蔽外壳、尾部锁紧套几个独立部件,现场布线时可以先把电缆穿过尾部锁紧套,完成芯线和插针的焊接、压接之后,再把屏蔽层翻折固定在金属外壳的接触台阶上,最后拧上尾部锁紧套完成固定,不需要专用的注塑设备就能完成现场组装,对于小批量定制布线、设备售后维修换线的场景非常友好。电缆部分的建模还原了双端出线的结构,两端接头的朝向、出线角度都按照实际使用场景做了适配,避免和设备机箱的出线口、周边其他部件产生空间干涉,屏蔽层的结构在模型里也做了分层体现,能清晰看到内芯绝缘层、金属屏蔽编织层、外护套的层级关系,方便结构工程师做布线空间校核、干涉检查的时候准确判断电缆的占用空间,不会因为忽略屏蔽层、外护套的厚度导致布线空间预留不足。
- 全部评论(0)
- 模板大小 646.39 KB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS
- 软件分类 通用五金配件
