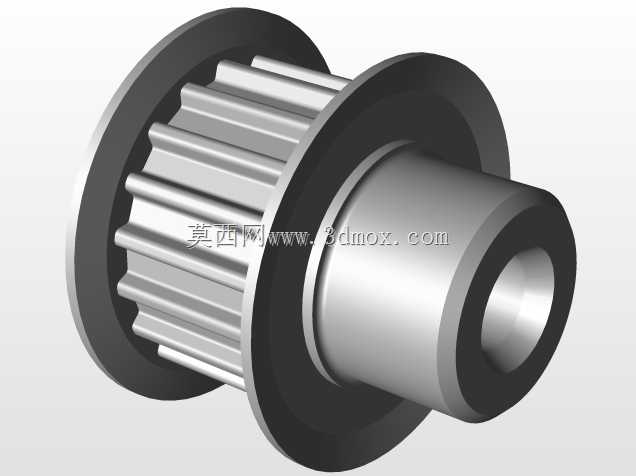

铝合金T2.5节距16齿波吉滑轮结构

　　这款带双侧挡边的齿形传动滑轮，主要适配节距2.5mm的同步齿形带，在小型精密传动场景中应用十分广泛，常见于桌面级自动化输送工位、小型检测仪器的进给传动单元、3D打印设备的轴系传动、小型包装机械的送料机构中，用来传递旋转动力同时保证传动比精准，避免齿形带在高速运转过程中发生跑偏脱带的问题。从结构设计来看，带轮主体采用铝合金材质加工，整体重量较轻，转动惯量小，适合高速启停的精密传动工况，不会给驱动端带来额外的负载负担。带轮的齿部采用标准T2.5齿形轮廓，齿形参数经过适配优化，和对应规格同步带啮合时齿侧间隙控制在合理范围，既不会因为间隙过大出现传动回差，也不会因为啮合过紧导致带齿磨损加快，运转过程中噪音低，传动效率高。

　　双侧的挡边结构高出齿顶一定距离，能够在安装对中存在小幅偏差、或者带轮受轴向负载时，约束同步带的轴向窜动，避免同步带滑出带轮齿面造成传动失效。带轮一侧设计有一体式的凸台轮毂结构，轮毂内孔为光孔设计，安装时可以根据实际轴径需求进行二次精加工，适配不同直径的安装轴，轮毂长度经过匹配设计，能够给紧定螺钉或者键连接预留足够的安装空间，保证带轮和传动轴的连接可靠性，不会在大扭矩传动时出现相对转动。从安装边界来看，这款16齿规格的带轮外径尺寸紧凑，径向占用空间小，双侧挡边的外径略大于齿顶圆直径，轴向总长度包含轮毂凸台的尺寸，在布局传动结构时，需要预留出挡边的径向空间以及轮毂的轴向安装空间，避免和周边的机架、其他传动零件发生干涉。

　　设计这类带轮结构时，需要重点关注齿形的成型精度，齿部的同轴度、挡边和齿部的同轴度都需要控制在合理公差范围内，否则高速运转时会出现带轮跳动，加剧同步带的磨损，同时影响传动精度。轮毂部分的壁厚需要满足扭矩传递的强度要求，铝合金材质的强度足够应对小型精密传动的扭矩负载，不需要额外做加厚处理，就能兼顾轻量化和结构强度。在实际选型应用时，需要根据传递的扭矩大小、传动转速、中心距范围匹配对应宽度的同步带，同时确认带轮的内孔加工尺寸和传动轴匹配，安装时保证带轮的端面和传动轴垂直，两个配对带轮的端面保持共面，才能最大化发挥这类齿形滑轮的传动优势，延长同步带和带轮的使用寿命，减少设备运维的更换频率。
