DN80法兰式PPH隔膜阀结构设计

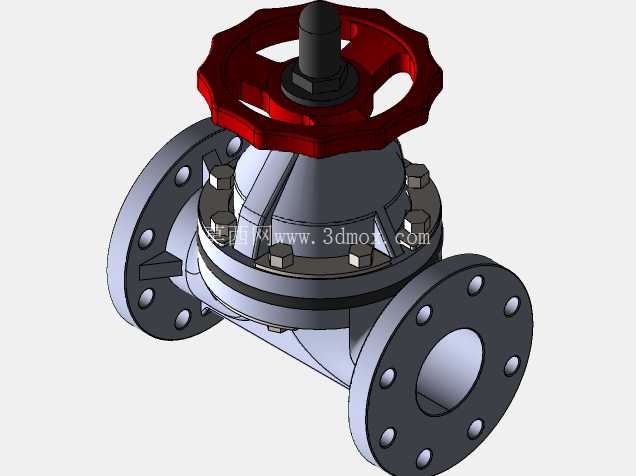

　　这款DN80规格的法兰连接隔膜阀，主体采用PPH材质成型，配套EPDM隔膜密封件，主要面向化工流体输送、腐蚀性介质管路的通断控制场景，在酸碱药剂输送、纯水制备、污水处理等对管路耐蚀性有要求的工况中应用广泛。手动操作的手轮采用红色工程塑料材质，轮辐做了镂空减重设计，操作时握持受力均匀，手轮与阀杆的连接部位设置了防滑定位结构，避免开关过程中出现手轮空转的问题。阀体两侧的法兰连接端严格遵循DIN标准尺寸规范，法兰端面均匀分布8个螺栓通孔，安装时可直接匹配同压力等级的DIN标准管路法兰，不需要额外加工转接件，能有效缩短现场管路装配的周期。

　　从结构设计逻辑来看，隔膜阀的核心密封依靠隔膜件实现，阀杆的升降动作不直接接触输送介质，仅通过隔膜的形变来完成流道的开启与关闭，这种结构从根源上避免了介质沿阀杆部位出现外漏的风险，尤其适合输送不允许外溢的腐蚀性、危险性介质。阀体内部的流道做了平滑圆弧过渡处理，没有直角突变结构，介质流经时的流阻更小，不容易在阀腔内部残留介质，也降低了介质中固体颗粒在阀内沉积卡涩的概率。隔膜的压紧结构采用多螺栓均布锁紧的方式，阀盖与阀体的连接法兰上均匀布置锁紧螺栓，拧紧时可保证隔膜周边的压紧力均匀一致，避免局部压紧力不足导致的内漏问题，后期更换隔膜时只需要拆卸阀盖连接螺栓即可完成操作，不需要将整个阀门从管路上拆下，维护效率更高。

　　安装边界方面，阀门两端法兰的密封面为突面结构，配套法兰垫片时可选用耐蚀橡胶或聚四氟乙烯材质，安装时需要保证两侧法兰的同轴度偏差不超过标准允许范围，避免螺栓锁紧后出现额外的装配应力导致阀体变形。手轮的操作高度在常规管路安装高度下符合人体操作习惯，不需要额外加装操作延长杆，开关阀门时的操作力矩经过结构优化，普通操作人员不需要借助加力杆即可完成全行程开关动作。阀杆部位设置了行程限位结构，当阀门完全关闭时手轮会触发行程限位，避免过度拧紧导致隔膜被压溃破损，有效延长隔膜的使用寿命。

　　PPH材质的阀体本身具备优良的耐化学腐蚀性能，可耐受大多数酸碱类介质的长期侵蚀，相比金属材质的阀门重量更轻，运输和安装过程中的吊装、搬运难度更低，同时材质本身的绝缘性能优良，在有防静电要求的特殊工况下可配套相应的接地结构使用。阀门的公称通径为DN80，对应的额定流量可满足常规中等管径管路的输送需求，流道全开时的流通能力接近同管径直通管路，不会出现明显的节流降压问题。在三维建模过程中，所有配合部位的尺寸公差都按照机械设计标准进行了预留，法兰螺栓孔的位置度、阀杆与阀盖的配合间隙、隔膜的压缩量都经过结构校核，可直接用于指导实际生产加工，也可作为管路系统三维布局设计时的通用模型调用，在做管路整体装配干涉检查时，可准确模拟阀门安装后与周边管路、支架的空间位置关系，避免现场安装时出现空间不足的问题。
