VGA转DVI视频信号转接接口结构

日常做设备电控布线、工控机外设调试的时候，经常会碰到显示接口不匹配的问题——老款工控主板、早年的工业显示器大多标配VGA模拟信号输出口，而新采购的工业显示屏、采集终端很多只带DVI数字输入接口，这时候就需要这类转接接口来完成信号链路的物理衔接，不用额外更换显示设备或者板卡，能大幅降低现场改造成本。

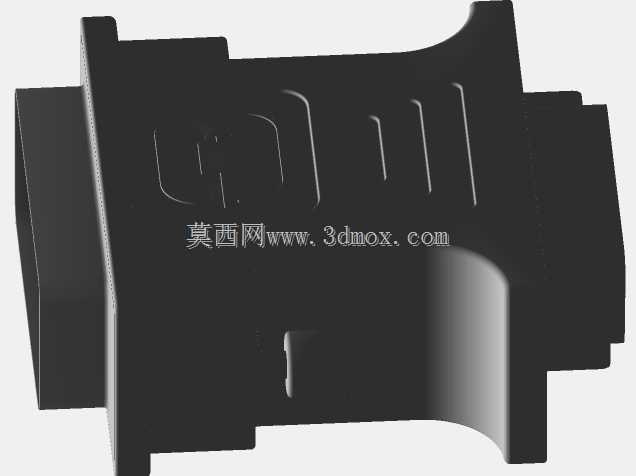

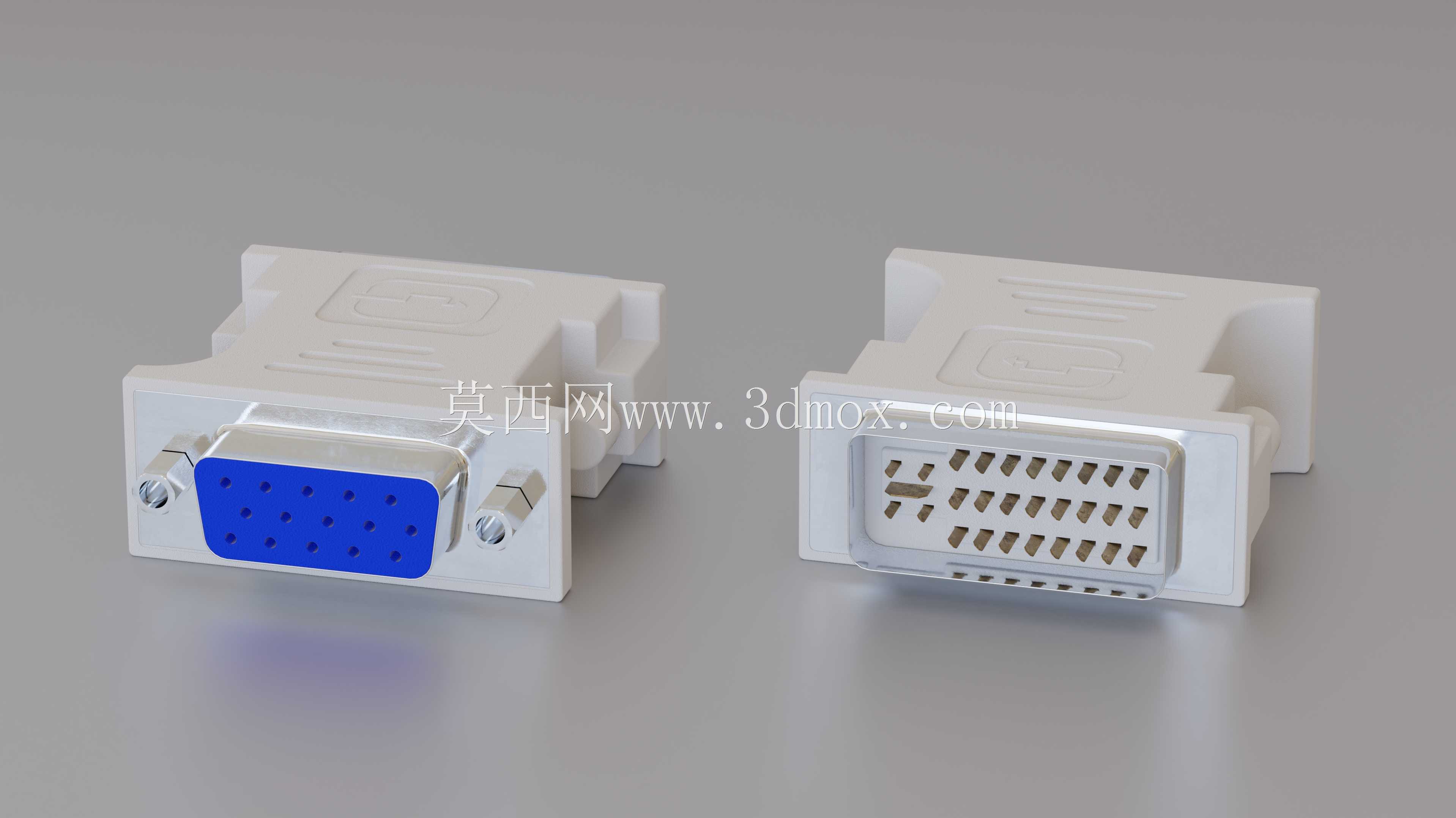

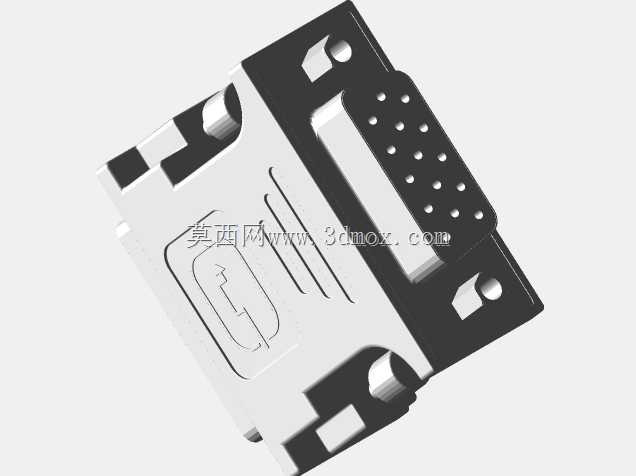

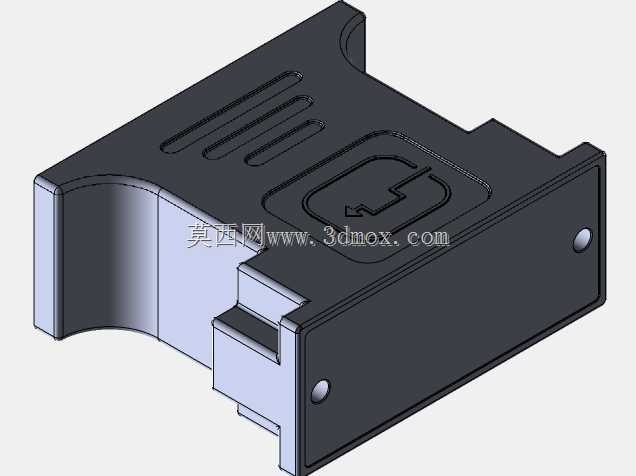

这个转接件的设计首先要考虑安装边界，整体外形做了规整的长方体塑壳结构，没有突出的异形结构，不管是直接插在设备后置接口上，还是放在走线槽旁的狭小空间里，都不会和周边的电源接口、串口、网口产生干涉，外壳边缘做了小角度的倒角处理，插拔的时候不会刮手，也不会蹭掉周边接口的防锈涂层。内部的插针排布完全遵循两种接口的标准定义，VGA端的15针布局对应模拟信号的RGB、行场同步、接地引脚，DVI端的针脚同时兼容数字通道和模拟信号的转接定义，不需要额外加信号处理电路就能实现直连转接，插针根部做了加宽的固定基座，能承受至少500次以上的插拔不会出现针脚歪斜、松脱的问题。

设计的时候特意把金属屏蔽层做了全包覆处理，转接段的金属外壳和两端接口的金属接地片完全连通，在工业现场有变频器、伺服电机强电磁干扰的环境下，能有效屏蔽外界杂波，避免画面出现水波纹、闪屏的问题。塑壳选用的是阻燃ABS材质，长期在设备机柜内40到50度的工作环境下不会出现变形、脆化的问题，接口的插拔阻尼做了反复调校，插到位的时候会有轻微的段落感，不会因为设备运行的轻微震动出现接口松脱、信号中断的情况。

实际选型的时候要注意，这类转接件只支持VGA模拟信号转DVI-I接口的模拟通道，不能直接输出纯数字DVI-D信号，适合老设备升级显示终端的场景，不需要额外供电，插好就能直接用，不用安装驱动，不管是工业现场的设备调试，还是日常办公的旧主机接新显示器，都能快速完成接口匹配，减少布线和设备更换的工作量。建模的时候把插针的公差、塑壳的拔模角度都做了还原，外壳的卡扣结构、内部的定位柱都按照实际开模的尺寸做了预留，不管是做配件的结构验证，还是做设备布线的装配模拟，都能直接调用，不用再重新核对接口尺寸。
