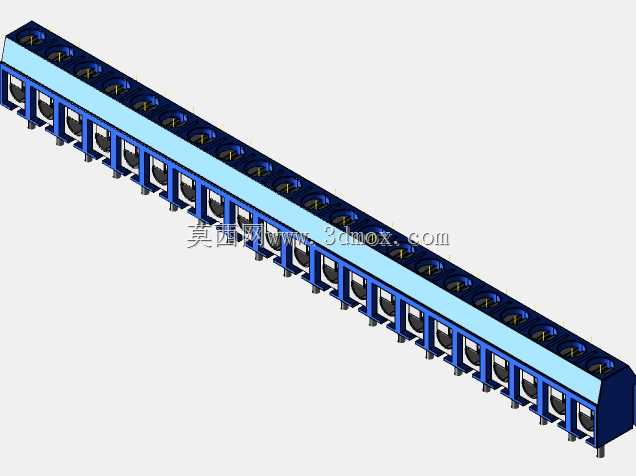

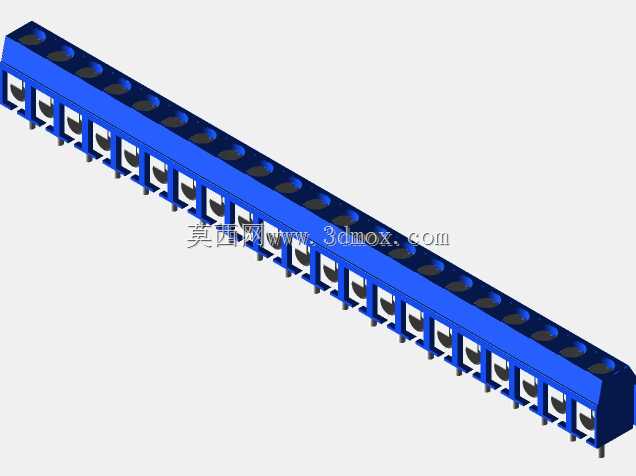

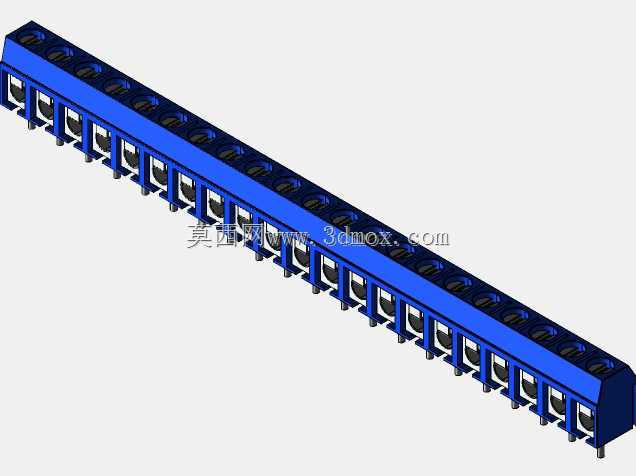

21针5mm间距蓝色接线端子排结构

这款接线端子排是电气柜内部布线、工业控制设备信号与动力转接场景里的常用连接件，日常在低压配电回路、PLC输入输出端口扩展、小型自动化设备的线束整合环节都能见到它的身影，核心作用是实现多组导线的可靠压接与分路转接，避免多股导线直接铰接带来的接触不良、线芯氧化脱落问题，同时能让柜内布线走向规整，后期运维排查线路时可快速定位对应回路，大幅降低检修的拆线理线工作量。从结构设计来看，整体采用直插式THT焊接引脚设计，引脚间距严格控制在5mm，这个间距规格刚好适配常规厚度的PCB板焊接工艺，波峰焊过程中不会出现相邻引脚连锡短路的问题，每一位接线位都配置了独立的压线弹片结构，导线插入后通过螺丝锁紧即可完成固定，单孔可容纳的导线截面积覆盖常规信号传输与小功率动力传输的线径需求，相邻接线位之间设置了绝缘隔栏，哪怕接线时导线铜丝有少量外露，也不会出现相邻回路短接的风险。外形尺寸上整体长度为105mm，宽度7.6mm，高度10mm，属于窄型端子排设计，在PCB板上安装时占用的横向空间极小，非常适合排布密度较高的控制板卡使用，安装边界方面，底部焊接引脚伸出长度适配1.6mm标准厚度PCB的焊盘深度，焊接后端子本体底部与PCB板面预留有微小间隙，既能避免焊接时助焊剂残留堆积在端子底部，也能减少端子本体与PCB板面之间的应力集中，长时间使用不会出现焊盘开裂的问题。外壳选用蓝色绝缘工程塑料材质，具备不错的阻燃性能与耐温特性，在设备长期运行产生的温升环境下不会出现壳体变形、绝缘性能下降的情况，每一个接线位的顶部都预留了螺丝刀操作空间，锁紧压线螺丝时不需要额外倾斜工具，垂直施力即可完成锁紧操作，日常接线作业的效率更高。在实际选型使用时，这类端子排通常会根据实际需要的回路数进行裁切，这款21位的规格可满足多数中小型控制板的IO端口接线需求，不需要额外拼接多段短端子排，拼接处的连接间隙也能完全避免，整体安装后的平整度更好，接线完成后每一路导线的受力均匀，不会因为拼接段的高低差导致个别导线压接不牢。
