服务器机箱PCI插槽金属挡片结构设计

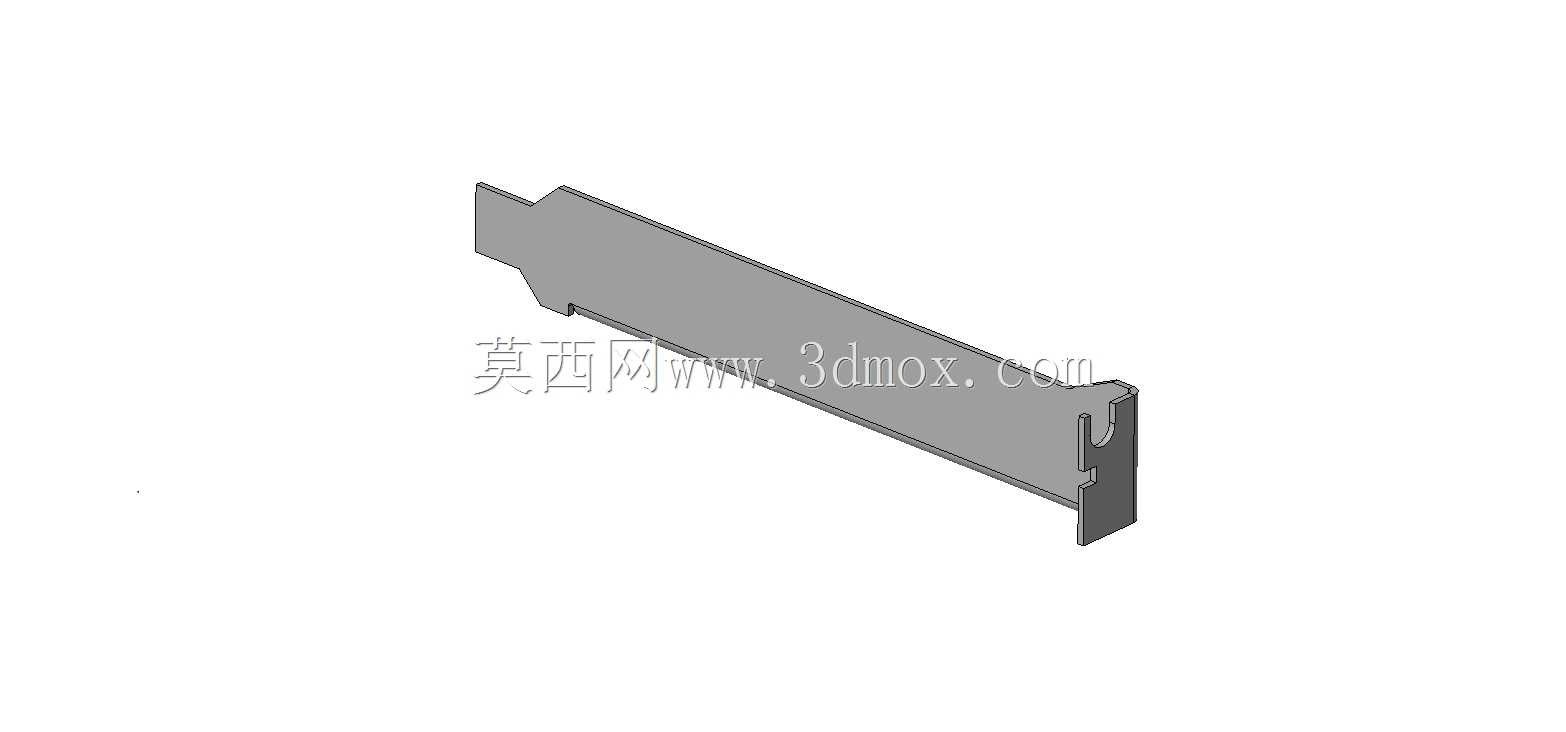

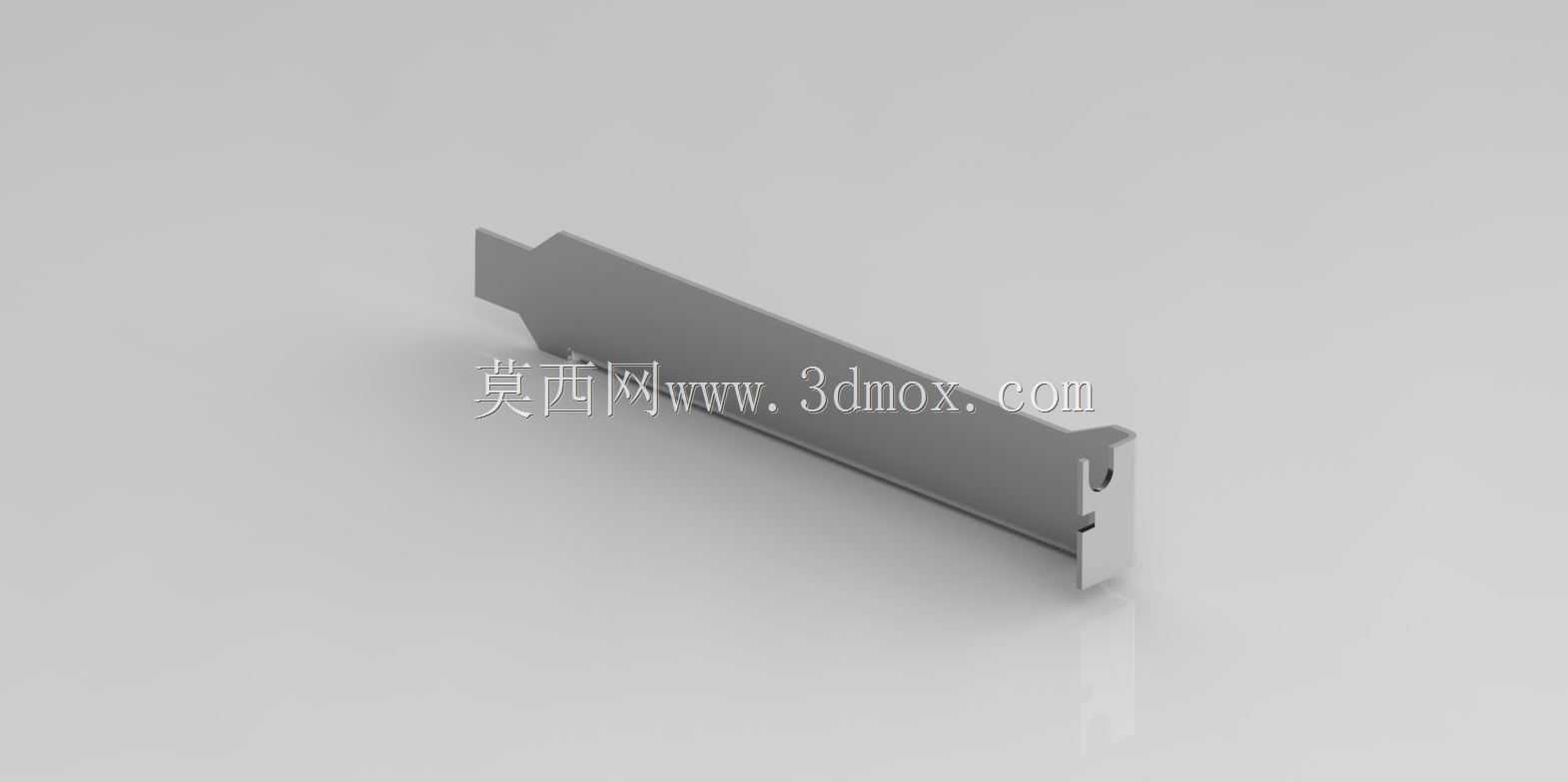

在机架式服务器、工业工控机及台式计算机的机箱结构设计中，PCI扩展槽位的空置位防护一直是容易被忽略却直接影响设备运行稳定性的细节。这类金属挡片的核心作用，是在插槽未安装扩展卡时封堵机箱对应开口，阻断机箱内外的无组织气流交换，避免散热风道出现漏风泄压，同时阻挡环境中的粉尘、金属碎屑从空置槽位进入机箱内部，积附在主板、内存等核心部件表面造成绝缘下降、短路等隐患，还能在一定程度上削弱机箱内部元件向外的电磁辐射泄露，也避免外部杂散电磁信号干扰板卡正常工作。从结构设计逻辑来看，这类挡片采用薄金属板材冲压折弯成型，整体为长条形薄板结构，一侧设置与机箱PCI插槽安装位匹配的定位折边，折边上预留对应机箱固定螺柱的安装孔位，可通过标准机箱螺丝快速完成固定，安装后与机箱框架贴合紧密，不会出现凸起或凹陷影响机箱整体平整度。挡片的主体板面尺寸完全匹配标准PCI插槽的开口边界，宽度适配机箱后置槽位的通用间距，长度覆盖从机箱框架到主板插槽位的全部开口区域，安装后不会与机箱内部的主板元件、散热风道结构产生干涉，也不会突出机箱后置平面影响外部设备接线。在细节处理上，挡片的边缘做了卷边或去毛刺处理，避免安装作业时划伤操作人员手部，靠近机箱内侧的边缘做小幅折弯强化，提升薄板的整体结构刚度，避免受轻微外力就出现变形翘边，影响封堵密封效果。不同于带扩展接口的全高、半高挡板，这类空置位挡片没有预留接口开孔，板面为完整封闭结构，冲压成型的工艺一致性好，批量生产的尺寸公差可以控制在较小范围，能够适配不同厂商生产的符合ATX、E-ATX规范的标准机箱，不需要针对特定机型做额外的结构修改。在实际设备运维场景中，这类挡片属于常备的机箱耗材，当设备拆除原有扩展卡后，需要及时安装对应挡片恢复机箱的封闭状态，才能保证机箱散热系统的风压符合设计要求，让散热气流按照预设路径流经发热元件，避免出现局部散热死角导致的元件过热降频，长期运行场景下也能减少机箱内部积尘量，延长设备清灰维护的周期，降低运维的人工成本。
