SOIC-16封装以太网脉冲变压器结构模型

项目分类:3D模型 发布时间:2021-08-28 ID:250751
  • SOIC-16封装以太网脉冲变压器结构模型

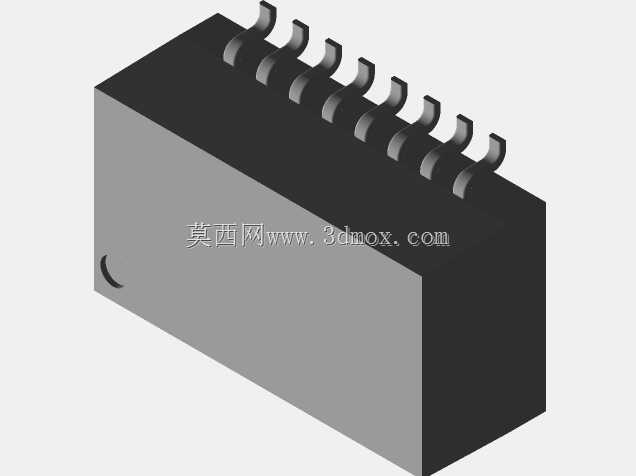

在工业以太网通讯板卡、嵌入式网络设备、交换机端口模块的PCB设计环节,这类SOIC-16封装的脉冲变压器是信号链路里不可缺少的无源器件,建模时需要优先匹配贴片生产的实际安装公差,不能只做外观示意。做这个模型的时候,首先要考虑SMT贴装的工艺边界:器件本体的长宽尺寸严格对应SOIC-16封装的标准焊盘间距,引脚的共面度公差控制在0.1mm以内,避免后续导出到PCB设计软件时出现焊盘对位偏差,导致生产时出现虚焊、立碑等工艺问题。从实际功能来看,这类器件主要承担以太网信号的电气隔离、阻抗匹配、共模噪声抑制的作用,在百兆以太网端口电路里,它能阻断板卡与网线端的直流电位差,避免不同设备接地电位差带来的信号干扰,同时抑制线路上耦合的浪涌脉冲,保护后端PHY芯片不被异常电压击穿。建模过程中没有做多余的外观修饰,本体的塑封外壳做了微小的脱模斜度还原,对应实际注塑生产的壳体特征,引脚的弯折弧度完全参考量产器件的成型尺寸,每个引脚的宽度、厚度、伸出长度都和实物一致,甚至本体一侧的极性标识缺口也做了准确还原,方便装配时识别方向,避免生产时贴反器件。不同于插件式网络变压器,这款贴片封装的器件整体高度控制在极低范围内,适合用在空间紧凑的嵌入式设备里,比如工业相机的通讯模块、小型PLC的以太网扩展板、便携数据采集终端的网络接口部分,不会和周边的高器件产生结构干涉。做结构干涉检查的时候,要注意器件本体上方的预留安全距离,以及引脚周边的走线避让空间,模型的安装基准面设置在器件底部的贴装平面,和PCB板面的贴合面完全平整,导入装配环境后可以直接匹配封装库的坐标原点,不需要额外调整基准。另外,模型的细节处理上,塑壳表面的细微磨砂质感做了简化,保留核心的结构特征,既保证装配校验时的尺寸准确性,也不会因为过多细节导致文件冗余,影响整体板卡装配的运行效率。在实际选型验证阶段,这个模型可以直接用来做板卡的空间堆叠校验,确认周边的电容、电阻、接口器件不会和变压器本体产生位置冲突,也能提前评估外壳开模时的内部净空是否足够,避免后期打样时出现结构件和板上器件干涉的问题,减少反复改板的次数。
