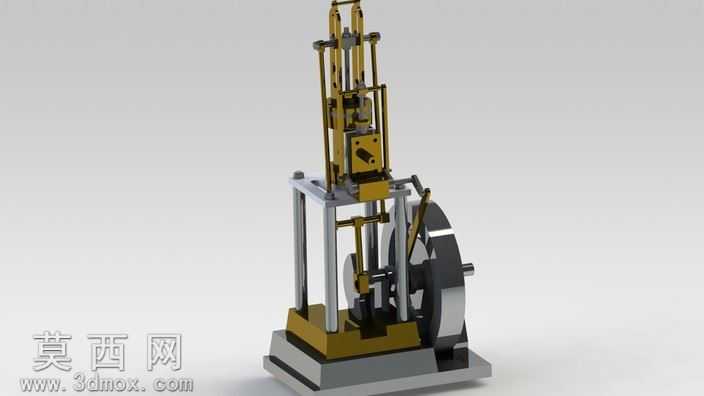

立式矿井动力引擎结构三维设计作品

本作品为立式矿井动力引擎的三维建模设计成果，建模过程中严格遵循机械动力装置的设计逻辑，先完成整体方案的结构推演，确定立式布局的核心框架，再逐一拆分各功能部件进行独立建模。建模阶段对底座承重结构、立式导向立柱、往复运动组件、曲柄飞轮传动组、动力输出端等核心部件进行了精准的尺寸匹配，确保各部件装配间隙符合机械设计公差要求，避免出现运动干涉问题。渲染环节针对不同部件的材质特性进行了差异化参数设置：底座与机架部分采用铸铁哑光材质，还原重型机械部件的厚重质感；传动杆件、导向立柱采用抛光金属材质，体现加工件的精密光洁度；飞轮部件做了金属切削面与漆面的分色处理，还原真实工业部件的外观细节；密封与缓冲部件采用橡胶类哑光材质，区分不同功能部件的视觉属性。结构设计上采用立式往复传动布局，通过曲柄连杆机构将活塞的直线往复运动转化为飞轮的旋转运动，导向立柱为往复运动提供稳定的行程限位，保证动力传输过程的稳定性，整体结构紧凑，适配矿井场景下的动力输出需求。设计过程中重点考量了部件的装配合理性，对连接螺栓、定位销等紧固件都做了等比例还原，各部件的连接位置、固定方式都符合通用机械装配规范，既保证了模型的视觉还原度，也完整呈现了这类立式引擎的工作原理与结构逻辑，可用于机械原理教学、动力装置结构参考等场景。
