三星品牌标识立体造型结构设计

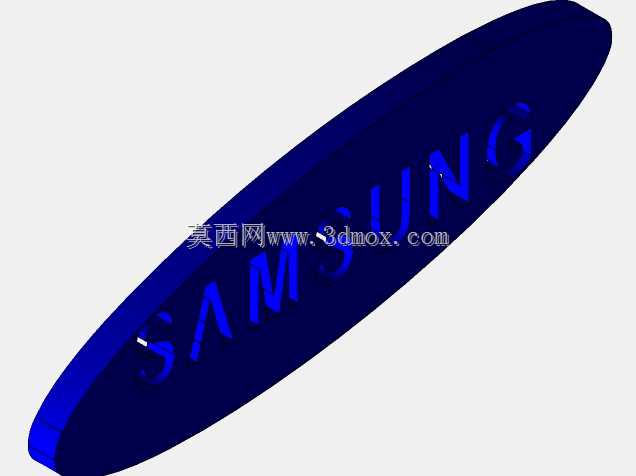

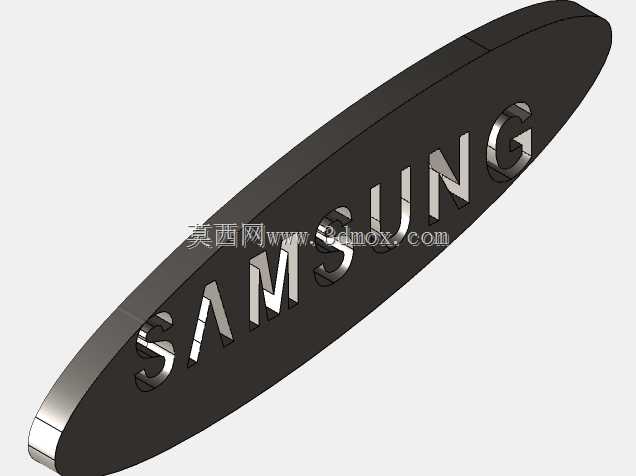

这款立体品牌标识的结构设计，首先要考虑不同场景下的安装适配需求，日常应用中这类标识常出现在品牌线下门店门头、产品展示台立面、企业展厅形象墙、消费电子机身外壳等位置，不同安装场景对标识的固定方式、厚度公差、边缘处理精度都有差异化要求。设计初期先确定椭圆外轮廓的曲率参数，整体采用带拔模斜度的拉伸结构，边缘做R0.3的圆角过渡，既避免锐边带来的安装划伤风险，也能让光线在标识边缘形成自然的光影过渡，提升视觉质感。标识表面的字母造型采用嵌入式凸起结构，凸起高度控制在整体厚度的三分之一，既保证字母的辨识度，也不会因为凸起过高在运输、安装过程中出现磕碰掉漆、变形的问题。从安装边界来看，这款标识预留了两种固定结构选项，背面可适配背胶粘贴与螺丝锁付两种安装方式：背胶安装适用于光滑的亚克力、玻璃、烤漆金属面板，标识背面预留0.2mm深度的胶层容纳槽，避免背胶溢出影响外观；螺丝锁付则在椭圆长轴两端预留隐藏式沉孔，安装后孔位可通过同色盖帽封堵，保证外观面的完整性。结构设计阶段特意做了壁厚均匀性校验，整体壁厚控制在2.5mm，字母与椭圆基底的连接处做了0.5mm的圆角过渡，避免注塑或者3D打印加工时出现缩痕、应力集中的问题，不管是采用亚克力雕刻、金属冲压、注塑成型还是CNC精雕加工，都能直接基于该三维结构导出加工路径，减少二次修模的工作量。实际应用中，这类立体标识还要考虑不同光照环境下的呈现效果，椭圆基底做微弧面处理，避免平面结构在强光下出现局部反光过曝的问题，字母的侧面做微小的斜度处理，在侧光环境下能让字母轮廓更清晰，不会和基底混为一体。针对户外使用场景，结构上预留了防水胶圈的安装槽，标识拼接处的缝隙可通过胶圈填充，避免雨水渗入内部腐蚀固定件，延长户外使用寿命。在做三维建模时，所有曲面都做了连续性校验，避免出现碎面、尖角导致的加工破面，不同加工工艺都可以直接调用模型调整参数：做金属材质标识时可直接导出钣金展开图，做亚克力标识时可拆分不同图层做分层雕刻，做注塑件时可直接基于模型添加浇口、顶针位置，大幅缩短从设计到成品落地的周期。
