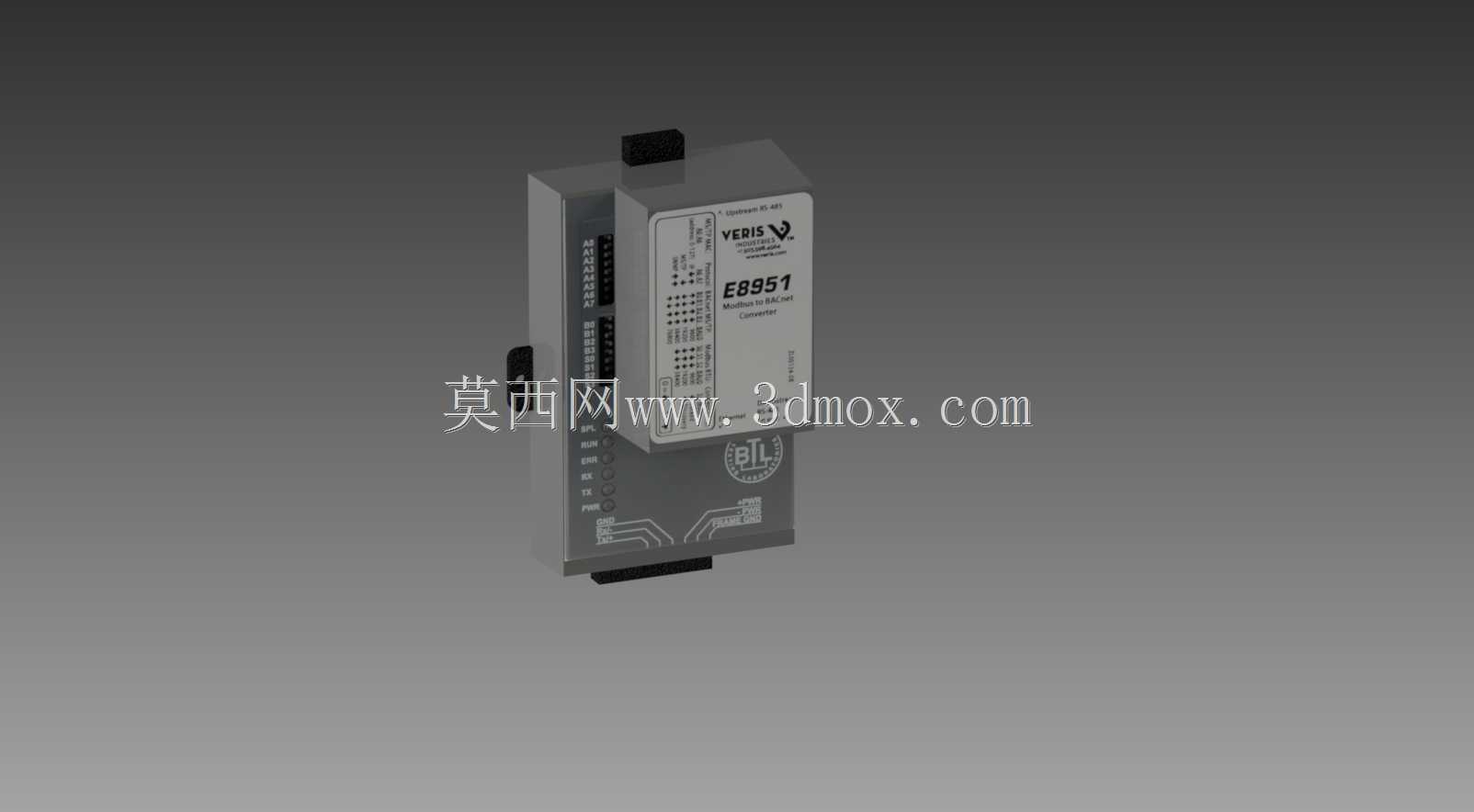

Veris E8951协议转换网关三维结构模型

在楼宇自控、工业现场数据采集的系统集成项目里，不同通讯制式的设备互联一直是现场调试的核心痛点，这款协议转换设备的三维结构建模，完全围绕现场安装、柜内布局、接口匹配的实际工程需求展开，还原了设备的全部结构细节。从实际应用场景来看，这类转换设备多用于暖通空调控制、能耗监测系统、智能配电监控场景中，负责把搭载Modbus通讯协议的现场仪表、传感设备、执行器的数据，转换为BACnet协议接入楼宇自控上位系统，解决不同厂商设备协议不兼容的问题，省去额外开发协议驱动的工作量，缩短项目调试周期。

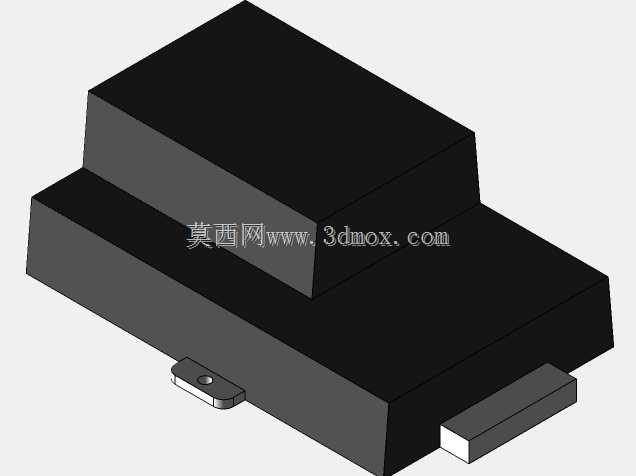

建模过程中首先还原了设备的导轨式安装结构，设备主体采用窄款长方体设计，宽度适配标准35mmDIN导轨的安装卡扣，背部预留的卡扣卡槽完全匹配通用导轨的安装尺寸，在柜内布局时，单台设备占用的柜内横向空间极小，可与其他微型断路器、信号隔离器并排安装在控制柜导轨上，无需额外预留打孔安装位置，适配现有标准电控柜的安装规范。设备正面的接口布局完全按照实物还原，上下两侧分布的端子排预留了足够的接线操作空间，建模时特意保留了端子排与设备外壳之间的间隙，方便现场接线时的线缆弯折操作，正面的状态指示灯区域做了凸起的细节还原，对应电源、通讯收发、故障状态的指示点位，方便现场运维人员快速排查通讯故障。

从设计思路来看，这款设备的外壳采用上下扣合的塑料壳体结构，侧面预留的散热槽细节在模型中也有体现，既保证壳体的防护等级，又能满足长时间运行的散热需求，设备侧面的固定螺丝点位完全还原实物，方便结构设计人员参考做柜内安装的干涉检查，在做电控柜三维布局时，可以直接调用该模型验证相邻设备之间的安装间隙，避免现场安装时出现端子接线空间不足、设备与线槽干涉的问题。设备正面的标识区域也做了对应还原，包括型号标识、协议类型标注、端子定义标识的位置都与实物一致，方便建模使用者快速识别接口定义，不用额外对照说明书核对点位。

在实际选型配套过程中，这类协议转换设备的安装边界尺寸是柜内布局的核心参考，模型还原的设备深度尺寸适配常规电控柜的内深要求，不会出现柜门关不上的问题，接线端子的朝向为正面上下排布，线缆可以顺着柜内上下走线槽直接接入端子，不用做额外的线缆弯折处理，大幅降低现场接线的施工难度。对于做楼宇自控系统集成、电控柜结构设计的工程师来说，该模型可以直接导入装配体中做布局验证，提前排查安装干涉、接线空间不足等常见工程问题，减少现场施工的变更量。
