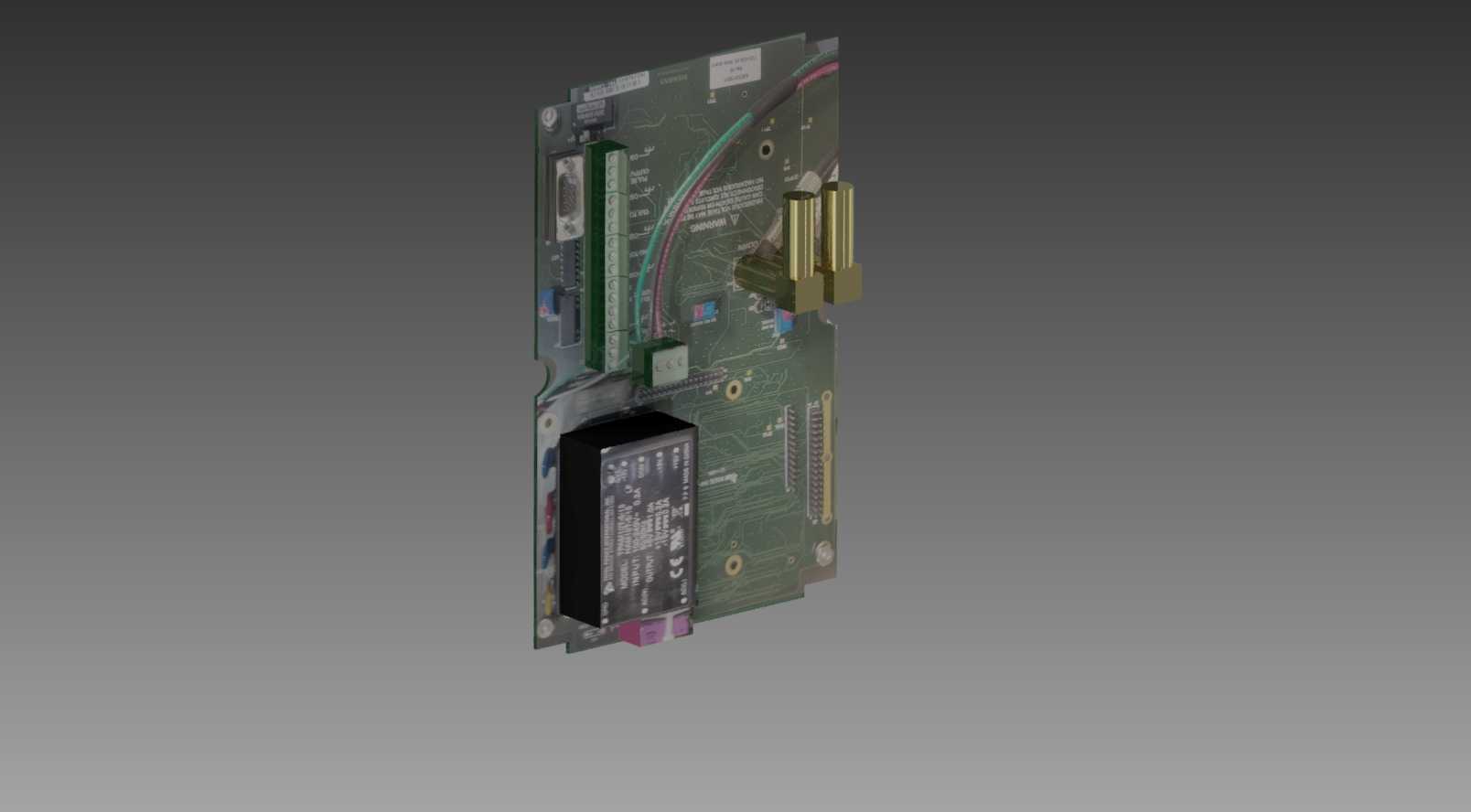

SITRANS FTS020设备主控电路板结构

　　这款电路板属于工业测控类设备的核心主控载体，主要适配SITRANS系列物位测量仪表的信号处理与整机控制需求，在散料仓储、过程工业料位监测场景中承担核心运算与信号交互职能。从实际应用场景来看，这类板卡通常安装在工业现场的检测仪表壳体内部，直接对接现场的传感检测单元、供电回路以及上位控制系统，既要耐受工业现场的温湿度波动、电磁干扰，也要保证长期连续运行下的信号传输稳定性，因此板件的布局设计完全围绕工业现场的可靠性要求展开。

　　从功能特性上看，板卡集成了信号采集调理模块、核心运算处理单元、通讯接口回路以及供电转换模块，能够将前端传感单元采集的物位、流量类模拟信号进行滤波、放大、模数转换后，通过板载的运算单元完成参数计算，再通过侧边的金手指接口与外部通讯端子连接，将处理后的数字信号上传至DCS或PLC控制系统，同时也能接收上位系统下发的参数配置指令，调整检测阈值与输出逻辑。板上预留的多组排针接口，可对接不同量程的传感组件，适配不同安装工况下的检测需求，无需重新设计板卡结构即可完成多规格产品的适配，大幅降低了系列化产品的开发与维护成本。

　　设计思路上，整块板卡采用1:1实物逆向测绘完成，所有元件布局、接口位置、安装孔位完全匹配原装板件的装配边界，板上的大功率元件比如电源模块、继电器类元件布置在板卡边缘通风位置，避免发热元件集中导致的局部温升过高，影响核心芯片的运行稳定性；信号走线完全遵循工业电路板的电磁兼容设计要求，模拟信号回路与数字通讯回路分开布线，减少信号串扰，板边预留的固定孔位位置与原装壳体的安装柱完全对应，安装时无需额外修改壳体结构，直接替换原有板件即可完成设备维修或备件替换。

　　外形尺寸与安装边界方面，板卡整体为矩形结构，长宽尺寸完全匹配对应仪表的内部安装腔空间，板卡一侧伸出的金手指连接端对应壳体内部的通讯插槽位置，安装时沿插槽导向推入即可完成接口对接，板上突出的接线端子、电容元件的高度均控制在壳体内部的净空范围内，不会与壳体上盖或内部其他结构产生干涉；板上预留的3个安装孔分别布置在板卡的三个角点位置，采用M3规格的固定螺丝即可完成板卡与壳体内部安装柱的紧固，安装后板卡与壳体底部留有2mm左右的间隙，避免板底焊点与金属壳体接触造成短路，同时也能形成通风间隙带走板件运行产生的热量。

　　从结构细节来看，板上搭载的独立电源模块采用屏蔽封装，能够有效隔离现场供电回路的浪涌与杂波干扰，保证核心运算单元的供电稳定性；板边布置的多组LED状态指示灯位置对应壳体上的观察窗位置，安装后无需拆开壳体即可通过指示灯判断板卡的运行状态、通讯状态与故障状态，方便现场运维人员快速排查设备问题。板卡上的所有接插件均采用工业级锁紧式结构，设备运行过程中不会因为现场的机械振动导致接插件松脱，保证信号连接的可靠性，适配矿山、冶金、化工等振动较强的工业现场使用需求。
