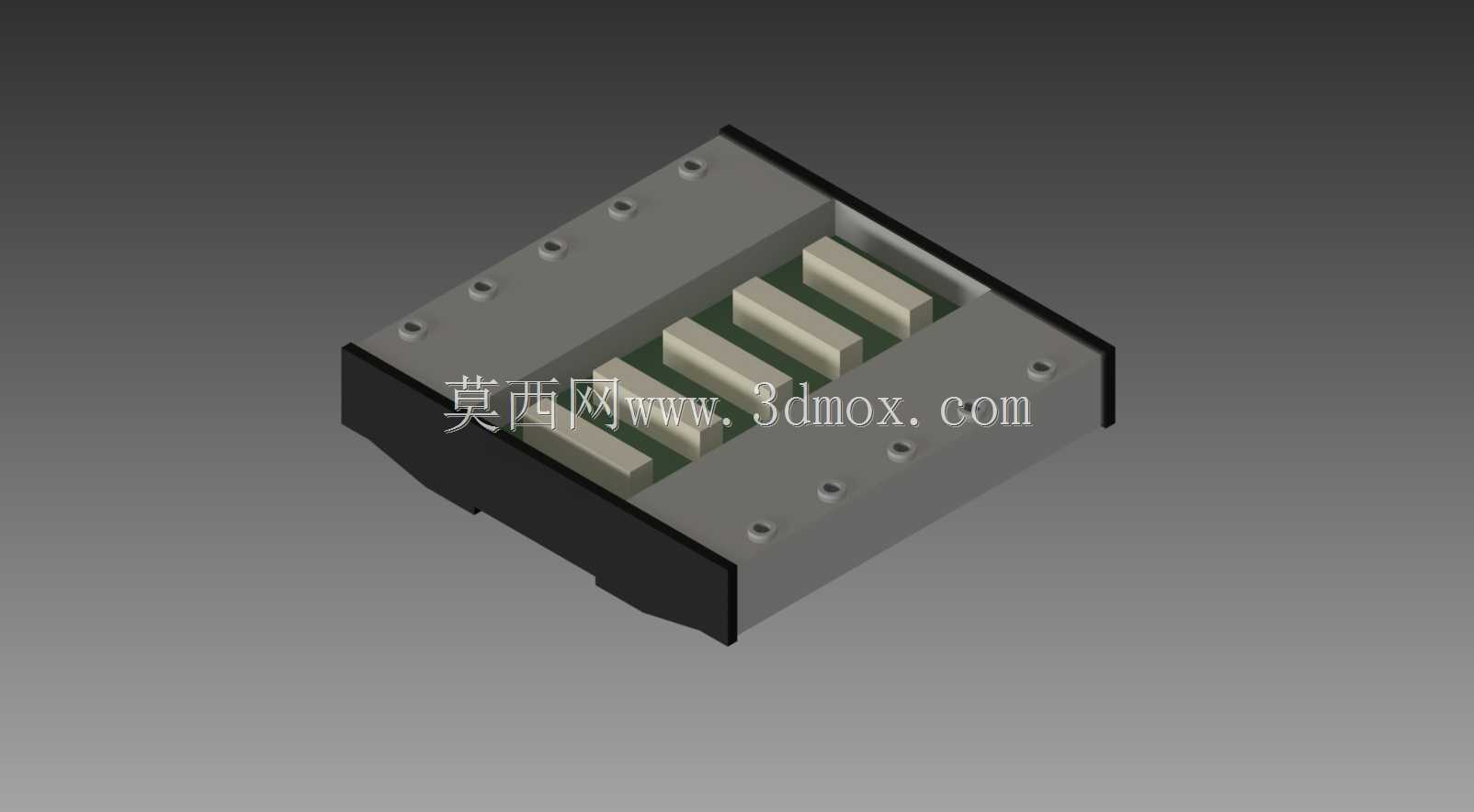

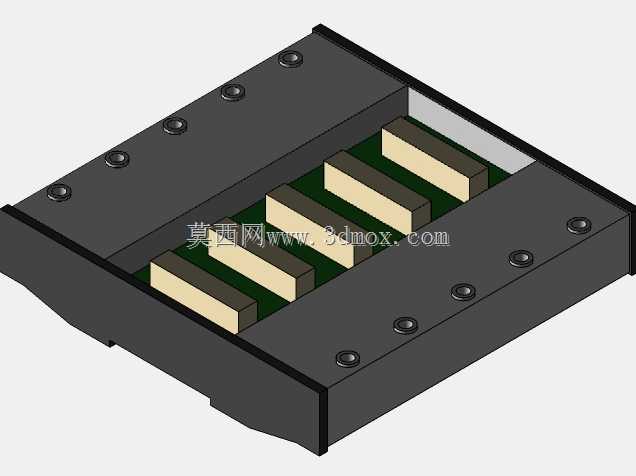

Servelec五插槽T盒主站模块机架结构

在工业控制现场的分布式IO部署场景中，这类多插槽主站机架承担着核心的模块承载与信号中转作用，是整套T盒控制单元的物理支撑基础。从结构设计来看，机架整体采用金属壳体搭配内部插槽导轨的组合形式，外壳两侧预留了均匀分布的安装固定孔，可直接适配标准机柜内的螺装固定需求，安装孔位的间距经过匹配校核，能兼容常规工业控制柜内的安装梁孔距，不需要额外加工转接板就能完成固定。内部的五个平行插槽采用等间距排布设计，每个插槽都设置了导向限位结构，模块插入时可以顺着导轨滑入到位，避免插偏导致的接插件针脚弯折，插槽末端预留了接插件安装位，可实现模块与背板总线的可靠连接，保证信号传输的稳定性。机架的上下边缘做了包边处理，既可以提升整体结构强度，避免装配过程中边缘划手，也能在多机架并排安装时起到限位作用，保证相邻机架之间留有足够的散热间隙。从实际使用场景出发，这类机架多用于工业现场的信号采集主站单元中，可根据实际需求搭配不同功能的插装模块，比如数字量输入输出模块、模拟量采集模块、通讯模块等，五个插槽的配置可以覆盖中小型设备的IO点位需求，不需要额外扩展机架就能完成整套控制单元的搭建。设计过程中充分考虑了现场运维的便利性，模块插拔不需要额外工具，直接通过卡扣就能完成锁定与拆卸，日常更换故障模块时可以快速操作，减少设备停机时间。外壳的金属材质还能起到一定的电磁屏蔽作用，降低工业现场复杂电磁环境对内部模块信号传输的干扰，提升整套控制单元的运行可靠性。机架的整体外形方正，边角做了小圆弧过渡，没有突出的尖锐结构，在柜内布线时不会刮伤线缆绝缘层，底部预留的走线空间可以方便背板接线与线束整理，让柜内布线更加规整。
