T型主站120VAC转24VDC电源转换模块

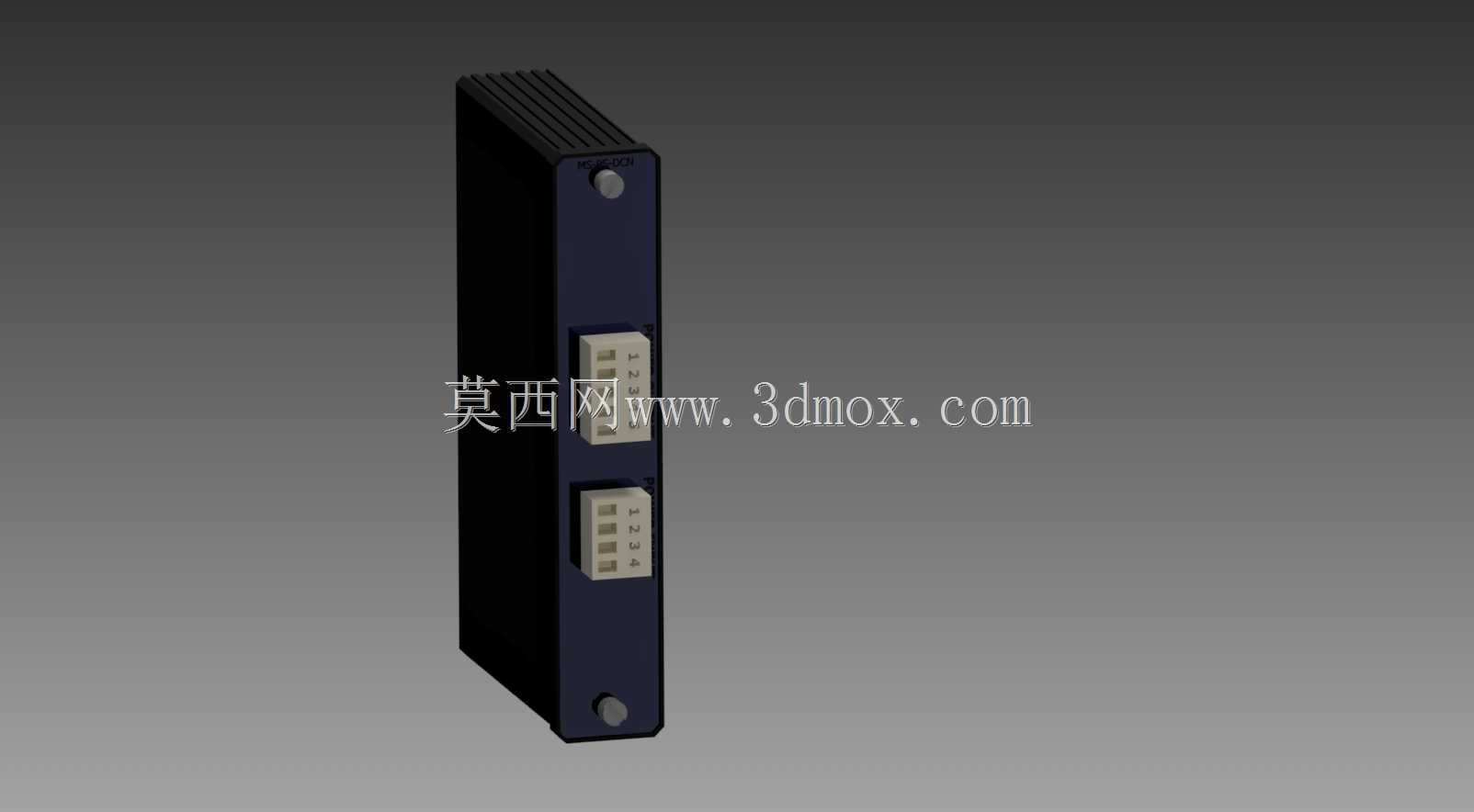

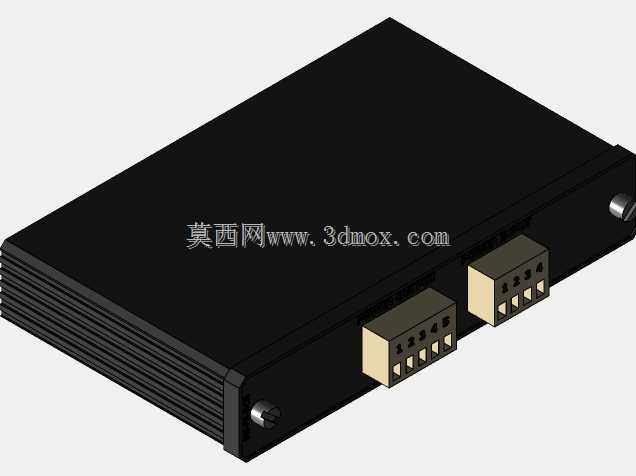

在工业分布式控制站点的搭建场景中，这类T型结构的电源转换模块常被部署在主站机架的侧边槽位，承担前端交流市电接入到后端控制回路直流供电的核心转换作用，适配工业现场常见的120VAC工频交流输入，稳定输出24VDC直流电压，为主站挂载的各类IO模块、通讯子板、现场传感单元提供可靠的工作电源。从结构设计来看，整体采用窄长立式的型材外壳，外壳表面做了竖向的散热筋结构，既可以提升模块长时间满载工作时的自然散热效率，也能强化外壳的结构强度，避免现场安装、运维过程中磕碰导致壳体变形。模块上下两端设置了快装固定点位，可直接卡入标准T型主站的安装导轨槽，不需要额外的固定配件，安装时对准槽位推入即可完成机械固定，拆卸时拨动侧边的锁扣就能快速取下，能大幅缩短现场设备的组装与运维更换时长。接线端子采用分层排布的插拔式端子台，上层为交流输入接线端，下层为直流输出接线端，端子旁预留了清晰的线序标识位，现场接线时可快速区分L、N、PE输入端以及24V+、0V输出端，避免接错线导致模块烧毁。模块的整体宽度严格匹配T型主站的单槽位安装边界，安装后不会挤占相邻槽位的模块空间，外壳侧边做了等电位接触弹片，模块卡入机架后可自动与主站接地排连通，不需要额外连接接地线，能有效提升现场的电磁兼容性能，抑制工业现场的电磁干扰对电源输出稳定性的影响。设计过程中充分考虑了工业现场的振动工况，内部PCB板与外壳之间设置了缓冲减震垫，端子台与PCB的连接采用波峰焊加固定胶的双重加固方式，避免长期振动环境下出现焊点松脱、接线接触不良的问题。模块前端预留了状态指示灯安装位，可直观显示电源输入、输出的工作状态，运维人员在现场巡检时不需要借助测量工具，直接观察指示灯状态就能判断模块是否正常工作。外壳的防护等级适配工业控制柜内的安装环境，可阻挡柜内的灰尘、金属碎屑落入模块内部，同时外壳材料选用阻燃级工程塑料，满足工业设备的防火安全要求。在进行三维建模时，严格还原了模块的安装配合尺寸，包括导轨卡槽的卡扣尺寸、端子台的插拔行程、相邻模块的安装间隙，可直接用于T型主站的整机组装虚拟仿真，验证整机装配时的干涉问题，也可用于控制柜的布局布线设计，提前规划柜内的走线空间与散热风道。
