工业嵌入式七寸触控人机交互终端

　　在离散制造产线的设备操控工位、过程控制的现场操作节点、小型成套设备的本地操作端，这类七寸嵌入式触控HMI是出镜率极高的人机交互载体，不同于消费级平板的轻薄取向，从结构设计之初就完全围绕工业现场的安装适配、长期稳定运行需求展开。

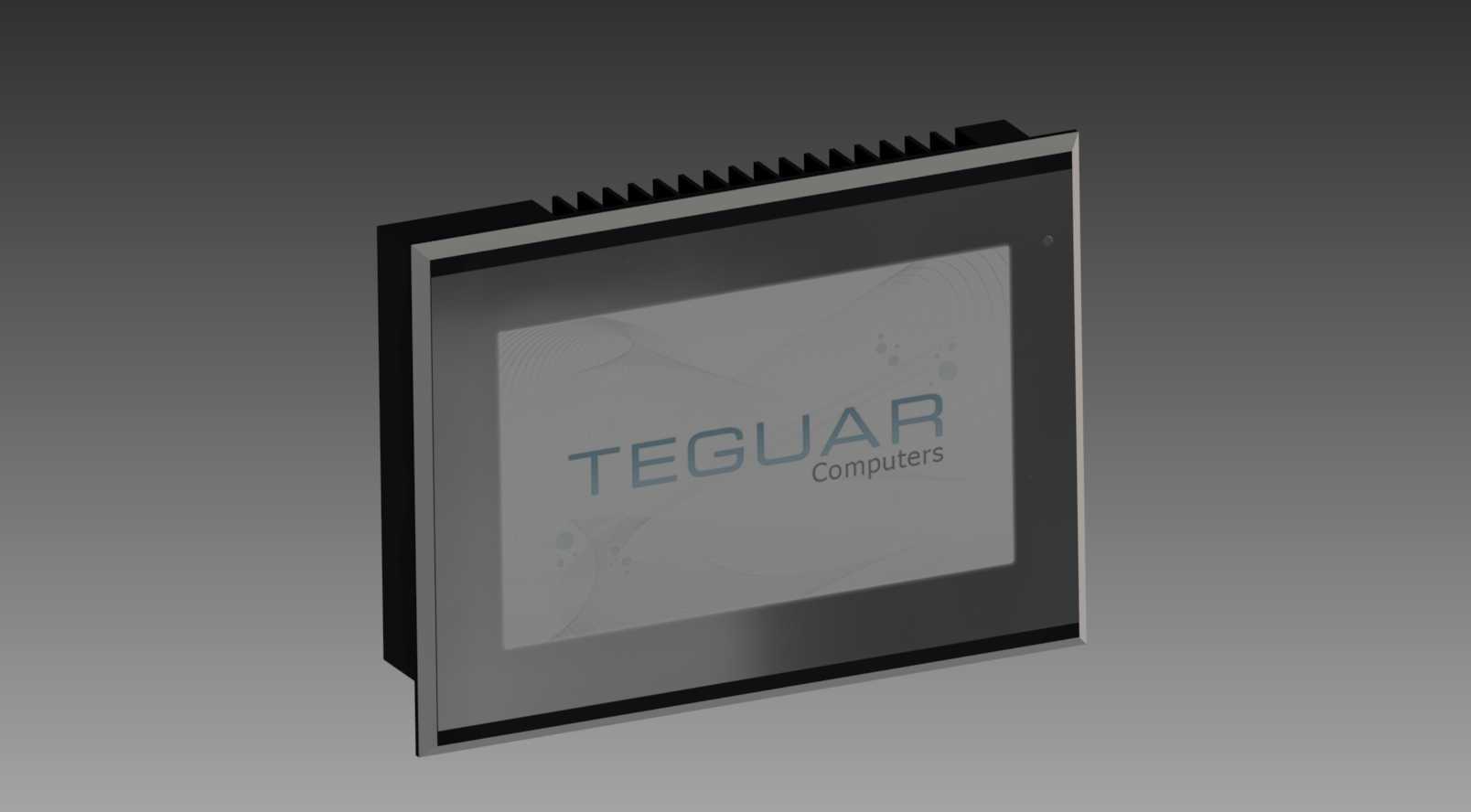

　　先从安装边界说起，这类七寸HMI普遍采用面板嵌入式安装结构，前面板做了窄边齐平设计，安装时仅需在柜体面板开出对应尺寸的矩形安装孔，依靠机身侧面的卡扣结构即可完成快速固定，前面板与柜体安装面贴合后可达到IP65级的 front 面防护，能阻挡车间常见的切削液飞溅、粉尘飘落，适配车间多尘、有少量液体泼溅的工况。机身整体厚度控制在合理范围，不会过度占用柜内纵深空间，对于内部布线密集的小型控制柜、壁挂式操作箱十分友好，安装后不会与柜内的PLC模块、接线端子、走线槽产生干涉。

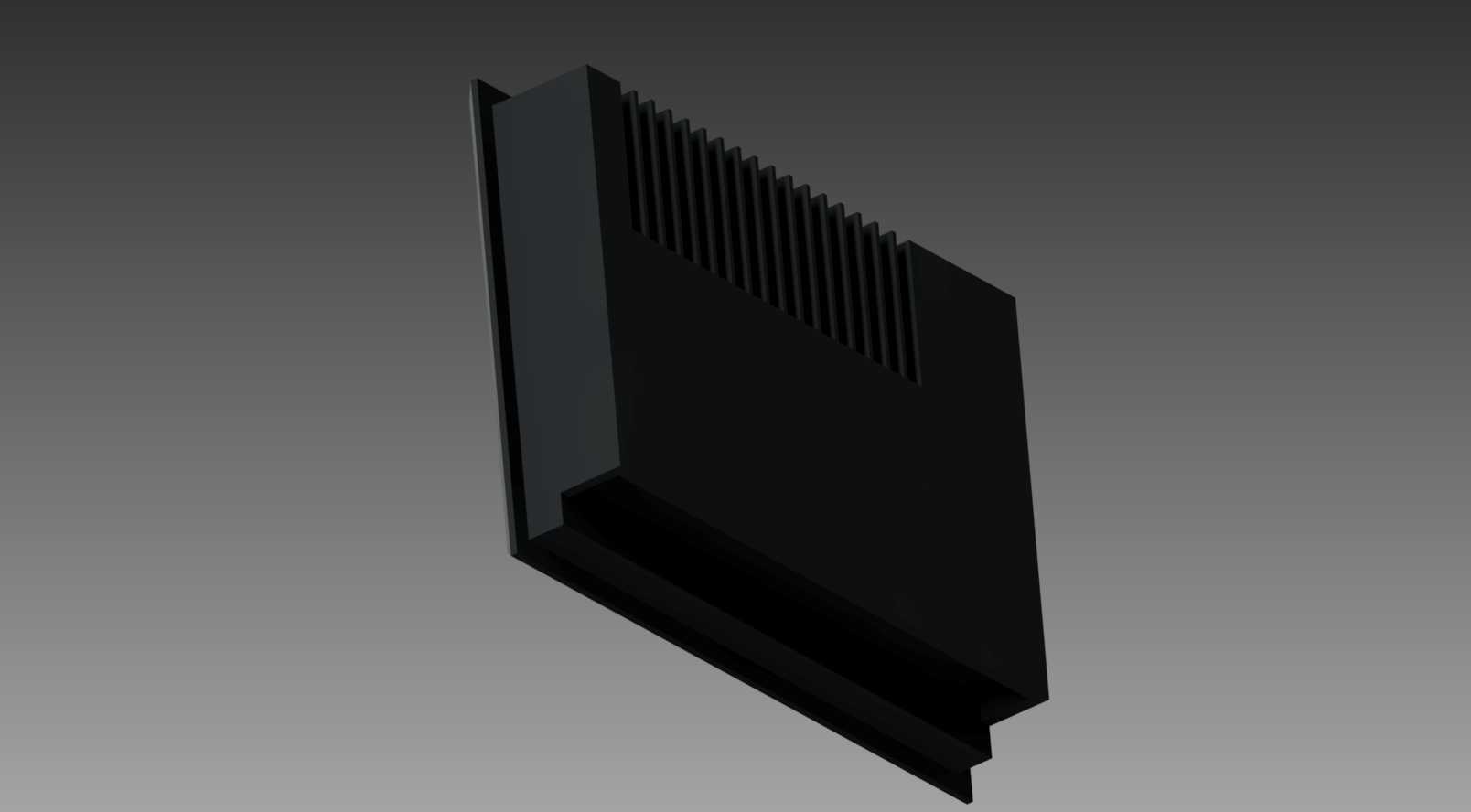

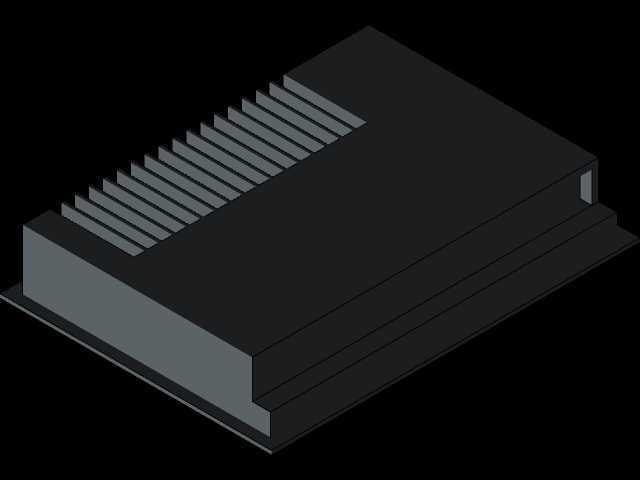

　　从功能特性来看，这类触控终端采用电阻式触控方案，区别于消费电子常用的电容屏，电阻屏支持操作人员戴劳保手套直接操作，在车间低温、手部沾有少量油污的场景下依然能保证触控响应准确，不会出现电容屏常见的误触、无响应问题。屏幕显示区域做了防眩光处理，即使在车间顶光直射、工位旁有局部照明反光的情况下，操作人员也能清晰读取屏幕上的设备参数、运行状态、报警提示信息，不会因为反光导致参数读取出错。机身背部做了一体化的散热鳍片结构，无风扇被动散热设计，没有转动部件也就不存在积灰、风扇寿命到期故障的问题，能在0-50摄氏度的工业环境温度下长期连续运行，避免因为散热问题导致的设备宕机，适配车间无空调、夏季环境温度偏高的现场条件。

　　在结构设计思路上，整个机身采用铝合金材质一体铣削成型的中框，相比塑料外壳具备更好的抗电磁干扰能力，能屏蔽车间内变频器、伺服驱动器、焊接设备产生的电磁辐射，避免屏幕出现花屏、触控漂移的问题，同时金属机身的抗冲击、抗振动性能更优，在有设备振动的工位、移动小型设备上安装使用时，不会因为长期振动导致外壳开裂、内部接插件松动。前面板的触控玻璃与边框之间做了密封胶条压合处理，所有对外的接口都布置在机身背部的下侧区域，包含电源接口、通讯接口，接线完成后线缆自然向下弯折走线，不会因为线缆重力拉扯接口，同时也能避免液体顺着线缆流到接口位置引发短路。

　　从实际用途来看，这类HMI终端主要承担现场设备的状态可视化、参数调整、手动操作触发、报警信息展示的功能，不需要操作人员打开控制柜柜门即可完成常规的参数设置、设备启停操作，既提升了操作效率，也避免了开柜操作带来的触电、误碰内部接线的安全风险。在小型单机设备比如小型包装机、输送线、非标检测设备上，这类七寸HMI是核心的人机交互部件，相比更大尺寸的HMI成本更低，占用安装空间更小，完全能满足常规的参数显示、操作需求；在大型产线的分布式操作工位上，这类小尺寸HMI可以作为本地操作节点，配合主控制室的上位机完成分段设备的本地调试、维护操作，调试人员不需要往返主控制室即可完成单段设备的参数调整、故障复位，大幅提升产线调试、维护的效率。

　　建模过程中需要重点关注几个结构细节：一是前面板的安装卡扣行程要匹配常见的1.5-2.5mm厚度的冷轧钢柜体面板，卡扣的压紧力要足够，保证安装后前面板与柜体表面贴合紧密，不会出现缝隙导致防护等级下降；二是背部散热鳍片的排布方向要顺着安装后的自然空气对流方向，提升被动散热的效率，避免热量在鳍片区域积聚；三是屏幕显示区域的边框宽度要控制在合理范围，既要保证前面板的结构强度，也要尽量减小整体的开孔尺寸，降低对柜体面板强度的影响；四是背部接口的位置要预留足够的接线空间，保证常规的航空插头、通讯线接头能顺利插接，不会因为空间不足导致接线困难。另外机身的四个安装角做了小圆弧过渡处理，避免安装过程中锐角划伤操作人员的手部，也能减少应力集中，提升外壳的结构强度。
