Servelec T盒MS-6RTD模拟输入模块结构

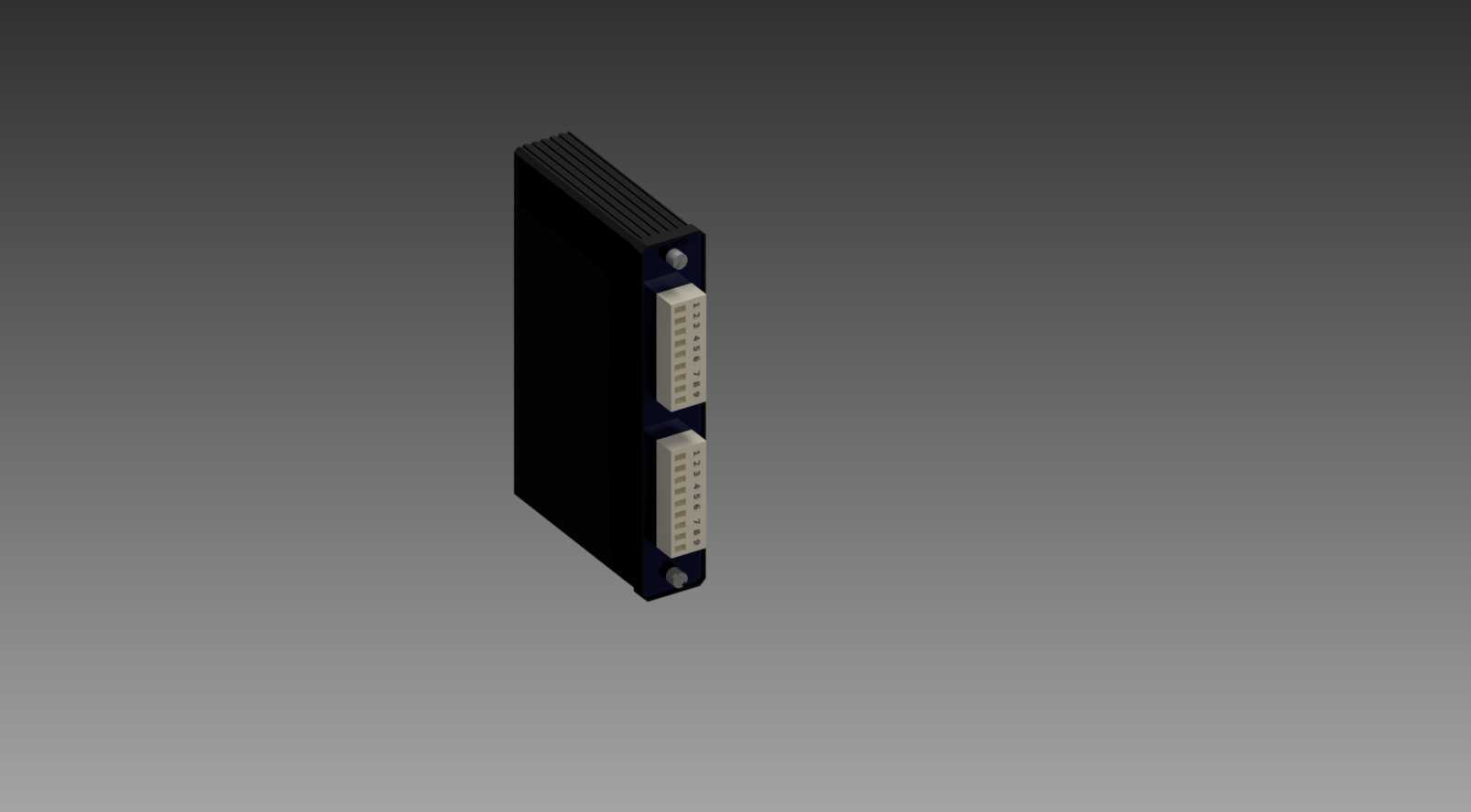

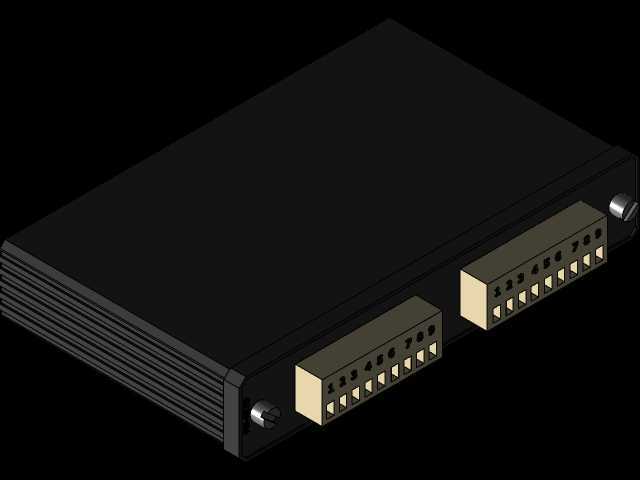

　　在工业现场的温度采集场景里，这类RTD模拟输入模块是分布式IO系统里的核心组成部分，常配套T盒主站使用，承担前端热电阻信号的采集、转换与传输工作，在化工、电力、冶金等需要多点温度监测的产线、设备机组中应用广泛。从结构设计来看，该模块采用竖装长条式壳体，整体为窄款长方体造型，这种设计是为了适配标准DIN导轨安装的空间排布，多模块并排安装时能最大化节省柜内空间，壳体侧面做了散热筋结构，也就是模型上可见的竖向棱条，长期运行时模块内部电路产生的热量可以通过壳体筋条快速散出，避免高温导致的采样精度漂移。模块正面设置了上下两排接线端子排，每排端子对应3路RTD信号接入，端子采用插拔式结构设计，现场接线时无需在模块本体上拧线，

　　可先将线缆压接在插头端再整体插入模块，后期维护更换模块时不用重新梳理每根线缆，能大幅缩短现场停机维护的时间。端子两侧设置了固定螺丝孔位，模块插入主站机架后可以通过螺丝锁紧，避免设备运行时的振动导致模块松脱、接触不良，保障信号传输的稳定性。从安装边界来看，模块的宽度适配标准T盒主站的插槽间距，安装时相邻模块之间不需要额外预留散热间隙，壳体上下端做了导向卡扣结构，对准主站插槽推入即可完成电气连接与机械固定，安装过程不需要额外工具，单人即可完成操作。在功能层面，该模块可直接接入Pt100、Pt1000等常见类型的热电阻传感器，将前端采集到的电阻信号转换为数字信号通过背板总线传输给主站，不需要额外配置信号变送器，

　　减少了柜内的元件数量与接线点位，降低了故障排查的难度。建模过程中，壳体的拔模角度、端子排的针脚间距、固定孔的位置尺寸都严格按照实物的安装尺寸还原，壳体表面的纹理、端子的标识区域都做了对应建模，导入装配体时可以直接和T盒主站模型完成配合，不需要额外调整尺寸，能直接用于电气柜的三维布局设计、安装干涉检查，也可以用于产线虚拟调试时的IO点位排布模拟。做这类工业模块的三维建模时，需要重点关注安装配合尺寸的准确性，尤其是和主站连接的插接部分尺寸、导轨安装的卡扣尺寸，一旦尺寸偏差就会导致装配时出现干涉，无法还原真实的安装状态；其次是接线区域的空间预留，要保证端子插拔时的操作空间足够，现场接线时不会被相邻模块或者柜内其他元件挡住，

　　这部分在做柜内布局设计时经常会被忽略，导致现场安装后接线操作困难。另外模块的散热结构也做了细节还原，壳体上的散热筋高度、间距都和实物一致，在做热仿真分析时可以直接使用该模型，不需要再额外简化或者补充散热结构，能提升仿真结果的准确性。
