巴哈赛车RC用1/5比例部分离合器组件

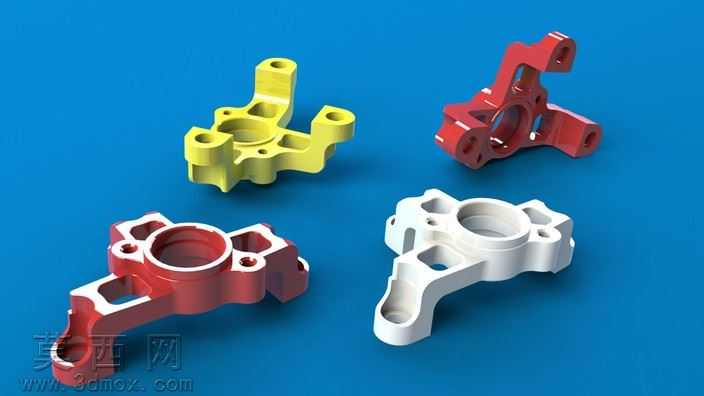

本套离合器组件为适配1/5比例Baja RC遥控赛车打造的升级改装部件，采用三维参数化建模方式完成全结构设计，建模过程中严格对照原车塑料离合器的安装孔位、配合公差进行基准定位，确保替换后可与原车轴承、传动轴、动力输出端实现无干涉装配。建模阶段首先对原车离合器的失效点进行逆向分析，针对原塑料件轴承支撑位易磨损、高速工况下结构形变过大的问题，对轴承安装座的壁厚进行了梯度加厚设计，同时在支撑筋位置做了镂空减重处理，在提升结构强度的同时控制整体重量增量，避免额外增加传动系统的转动惯量。渲染阶段采用纯色高对比度背景突出零件结构细节，分别赋予黄、红、白三种差异化工程塑料与金属复合材质，通过调整材质的粗糙度、反光度参数，还原改性增强尼龙材质的表面质感，清晰展示零件的安装孔位、定位凸台、镂空减重槽等细节结构。结构设计上，组件包含四个对称适配的离合器支撑座，每个零件均设计有同轴度精准的轴承安装腔，侧面预留离合器甩块的活动避让空间，安装耳位置设计有沉头螺丝孔，确保装配后螺丝端面不突出零件表面，避免与周边旋转部件发生剐蹭。设计思路围绕提升传动系统耐用性展开，在保留原零件全部安装适配性的前提下，优化了应力集中区域的圆角过渡，将原塑料件的直角连接位置改为R2-R3的圆弧过渡，降低高速旋转、大扭矩输出时的应力断裂风险，同时针对原零件双壁厚设计带来的重量冗余问题，对非受力区域做了等强度镂空处理，在保证结构刚性满足1/5比例Baja赛车大扭矩输出需求的同时，尽可能控制零件重量，避免过度增加轴承的径向负载，延长轴承的实际使用寿命。整套模型的结构细节完整，所有配合面均按照实际加工公差进行建模预留，可直接用于3D打印试制或者小批量注塑生产，适配对应比例遥控巴哈赛车的离合器升级改装需求。
