电话机外壳注塑成型三维模具设计

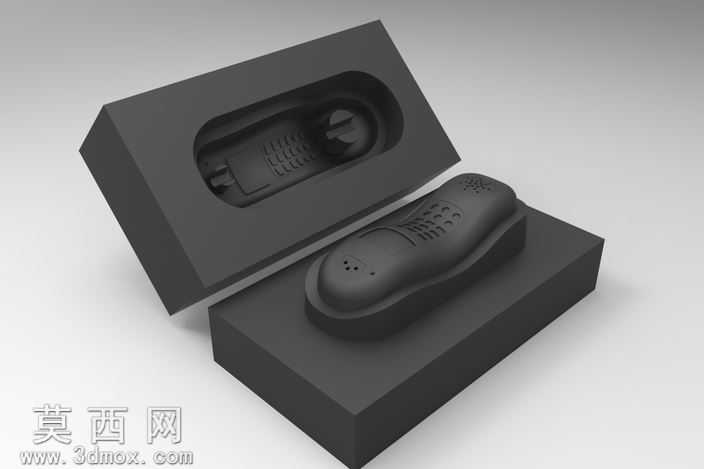

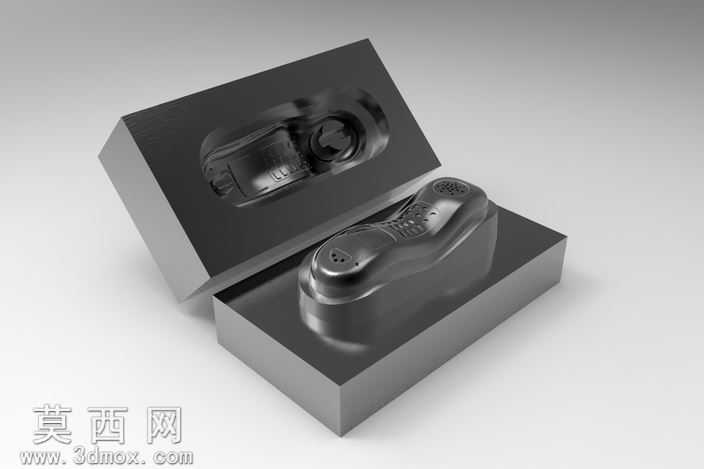

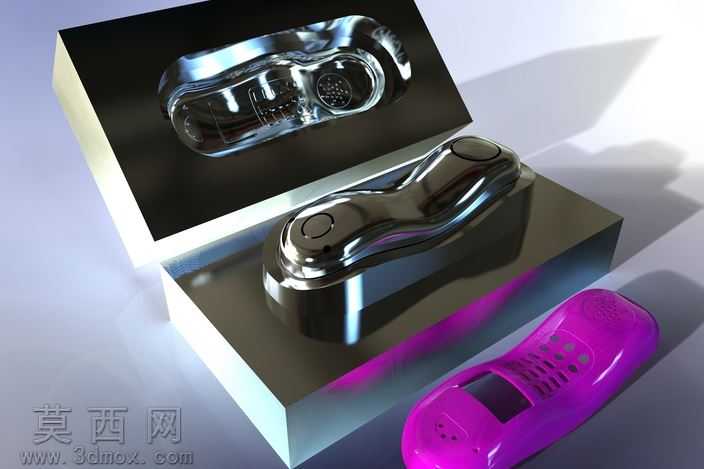

本套模具为电话机外壳的注塑成型三维设计方案，整体采用一模一腔的结构布局，针对电话机外壳的曲面造型特征完成了完整的模仁拆分与结构设计。建模阶段依托三维参数化设计逻辑，先对电话机外壳的成品件进行拔模分析与壁厚校验，确认壳体平均壁厚均匀，无倒扣结构影响脱模，所有外观面的拔模斜度控制在1.5度以上，避免注塑成型后出现粘模、拉伤外观面的问题。随后基于成品模型完成分型面的构建，分型面沿产品外轮廓的最大分型线延伸，兼顾封胶可靠性与加工便利性，将模具拆分为定模型腔与动模型芯两部分，型腔部分精准复刻电话机外壳的外表面曲面特征，保证成型后产品外观的流畅度与细节还原度，型芯部分对应产品的内表面结构，预留了足够的支撑强度避免注塑过程中模仁变形。材质设定上，模仁部分采用预硬塑胶模具钢材质，渲染时还原了钢材经精磨后的金属哑光质感，清晰展现模仁表面的抛光纹路与型腔轮廓，产品部分模拟ABS塑胶的哑光磨砂质感，还原电话机外壳的真实材质表现。结构设计上，模具采用标准模架搭配，导柱导套的定位结构保证合模精度，进胶方式采用侧浇口设计，浇口位置选在产品非外观面的边缘位置，避免进胶痕迹影响产品外观，同时预留了顶针布局位置，顶针均匀分布在产品内表面的受力均匀区域，保证顶出过程中产品受力平衡，不会出现顶白、变形的问题。冷却水路围绕模仁的型腔轮廓环绕布置，保证注塑过程中模温均匀，缩短成型周期，减少产品因冷却不均产生的翘曲变形。整套模型完整还原了注塑模具从产品分析、分型设计到结构布局的全流程设计逻辑，所有结构特征均符合注塑模具的设计规范，可直接用于模具加工的参考与教学演示，清晰展现了曲面类塑胶外壳模具的设计思路与结构要点。
