心形塑料件注塑成型模具结构设计

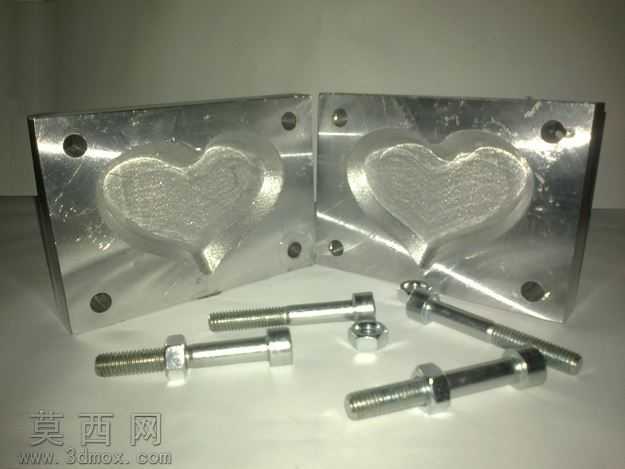

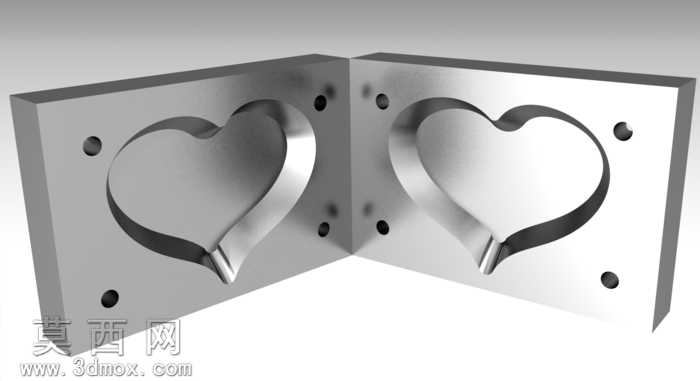

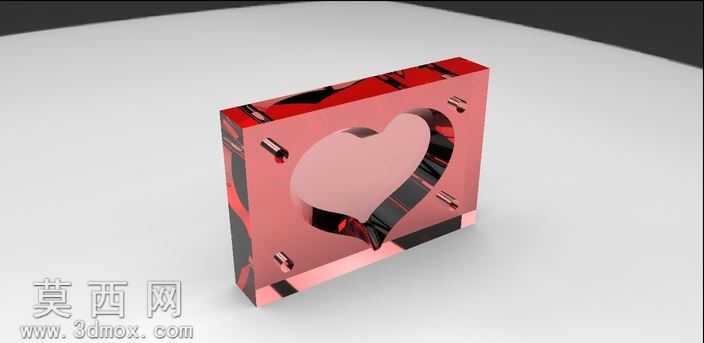

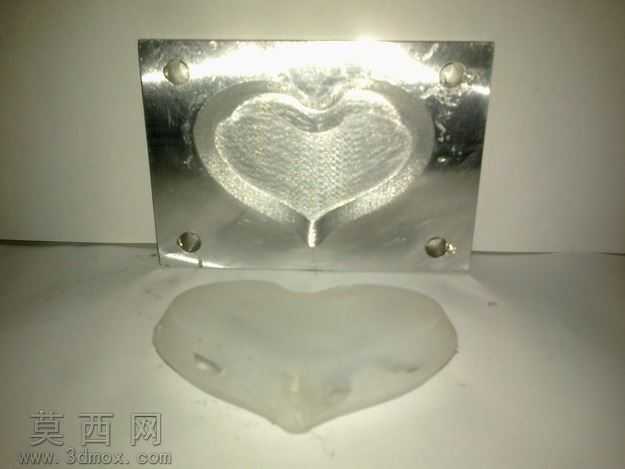

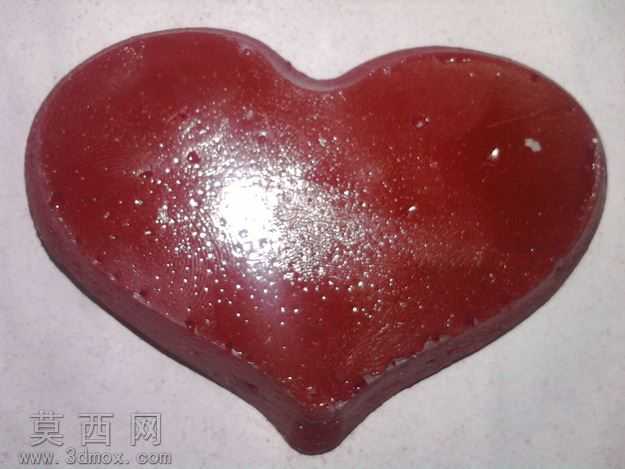

本作品为心形塑料制品的注塑成型模具模仁结构，采用三维建模软件完成全参数化设计，整体结构为对开式两板模模仁组件，通过精准的分型面设计实现心形塑料件的完整成型。建模过程中首先对心形塑料制品的外观轮廓、壁厚参数、脱模斜度进行前期工艺分析，确定以心形轮廓的最大投影面作为主分型面，将模仁拆分为定模型腔与动模型腔两个对称组件，两个模仁组件分别加工出对应心形制品外轮廓的半凹型腔，合模后形成完整的密闭成型空腔。材质设定上，模仁主体采用预硬塑胶模具钢材质，渲染时赋予金属钢材质的哑光金属质感，清晰呈现模仁的加工面、安装孔位、型腔轮廓的细节特征；型腔内壁设置为镜面抛光质感，对应实际模具生产中的抛光工艺要求，保障成型后塑料心形件的外表面光洁度。结构设计上，模仁的四个边角位置均匀布置了多组定位安装孔，用于模仁与模架的精准定位与紧固安装，孔位的位置度、孔径参数均按照注塑模具的通用设计标准设定，保障模仁安装后的同轴度与合模精度；型腔的边缘位置设计了适配的封胶面，封胶面的宽度、平整度参数均满足注塑成型的封胶要求，避免注塑过程中出现溢料飞边问题。设计思路围绕心形塑料件的成型需求展开，针对心形尖端位置的成型难点，对型腔尖端位置做了圆角过渡优化，既避免注塑时出现应力集中导致的填充不足问题，也能降低模具该位置的加工难度、提升模具使用寿命；同时在型腔的对应位置设计了均匀的脱模斜度，保障成型后塑料件可以顺利从模腔中脱出，不会出现粘模、拉伤制品表面的问题。整体建模过程严格遵循注塑模具的设计规范，所有结构参数均经过成型工艺校验，可直接用于后续的模架搭配、冷却系统、顶出系统的配套设计，也可作为同类异形曲面塑料件模具设计的参考案例，模型的结构细节完整，分型逻辑清晰，能够直观展示心形塑料件注塑模具的核心成型结构。
