旋钮注塑模具型腔结构三维设计

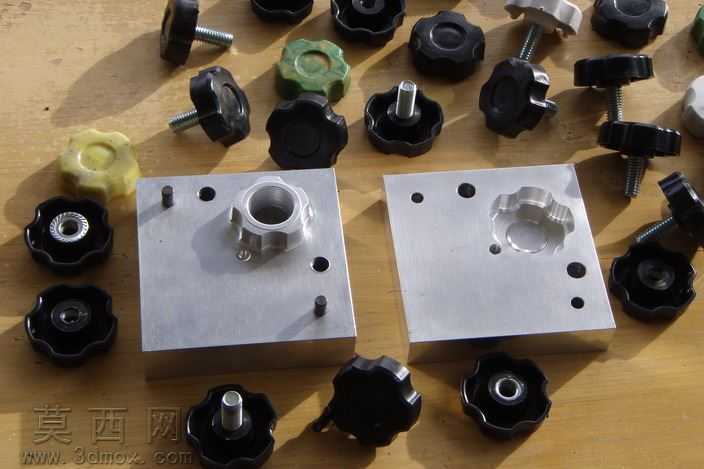

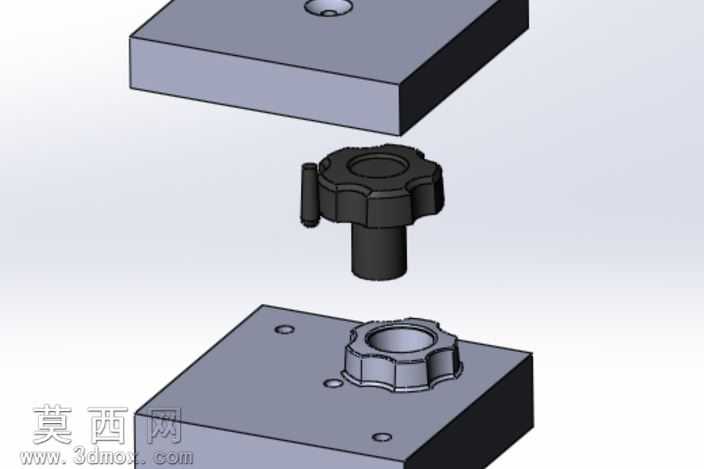

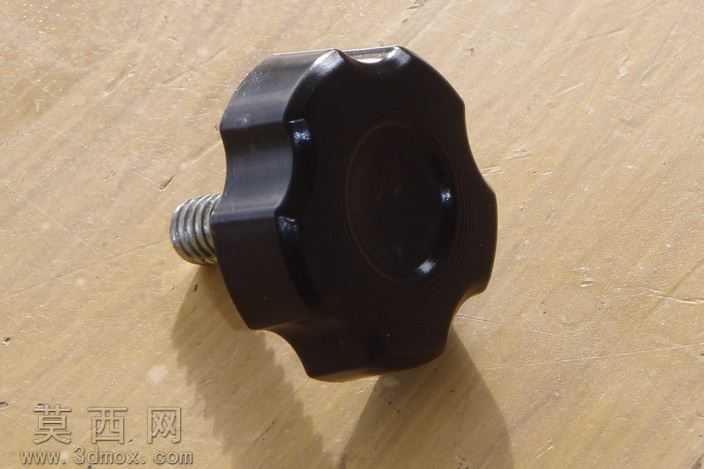

本作品为旋钮配套注塑模具型腔的三维设计成果，整体采用三维建模软件完成全参数化构建，建模过程严格遵循注塑模具设计规范，从产品结构分析到型腔拆分、模架搭配均按照实际注塑生产的工艺逻辑推进。首先针对旋钮产品的结构特征进行拆解，该旋钮为带侧边定位柱、顶部多瓣防滑纹路、下部带插接柱的塑料制件，建模时先完成旋钮产品的实体构建，精准还原其外表面的防滑棱边、侧边定位凸柱、下部圆柱插接段的所有细节，保证产品尺寸符合3/8-16×1规格的设计要求，所有圆角、拔模斜度均按照注塑件的工艺要求设置，避免后续开模出现粘模、拉伤的问题。在完成产品建模后，通过分型面创建工具完成型腔与型芯的拆分，上模型腔对应旋钮的顶部外轮廓与侧边结构，下模型芯对应旋钮的内部空腔与下部插接柱的成型区域，分型面选取在旋钮最大轮廓处，保证开模时产品能够顺利留在动模侧，同时减少飞边产生的概率。模架部分采用标准两板模结构，上下模座均设置了对应的紧固螺丝孔位，孔位位置按照标准模架的排布规则设计，保证模具装配时的定位精度，上下模合模后型腔与型芯的贴合面做了精准的配合公差设置，避免注塑时出现溢料问题。渲染阶段采用工程级渲染材质，上下模座赋予标准模具钢材质，调整金属粗糙度与反光参数还原真实模具的金属质感，旋钮产品部分赋予黑色硬质塑料材质，还原PP或ABS塑料的哑光质感，通过爆炸视图的呈现方式清晰展示开模状态下各部件的相对位置，直观展现模具的成型逻辑。整个设计过程充分考虑注塑生产的实际需求，从拔模角度、浇口位置预留、冷却水道排布空间预留到顶出位置的设计都做了对应考量，型腔部分的纹路细节做了精细化处理，保证注塑成型后旋钮的防滑纹路清晰饱满，侧边定位柱的尺寸精度满足装配要求，下部插接柱的同轴度公差控制在合理范围内，整套模型结构完整，参数可编辑，可直接用于模具设计的参考学习，也可作为同类旋钮产品模具开发的设计基础，帮助设计者快速理解注塑模具型腔的拆分逻辑与结构设计要点，掌握带复杂外轮廓塑料件的分型面创建技巧与模具结构搭配方法。
