头戴式护耳音频播放耳机结构设计

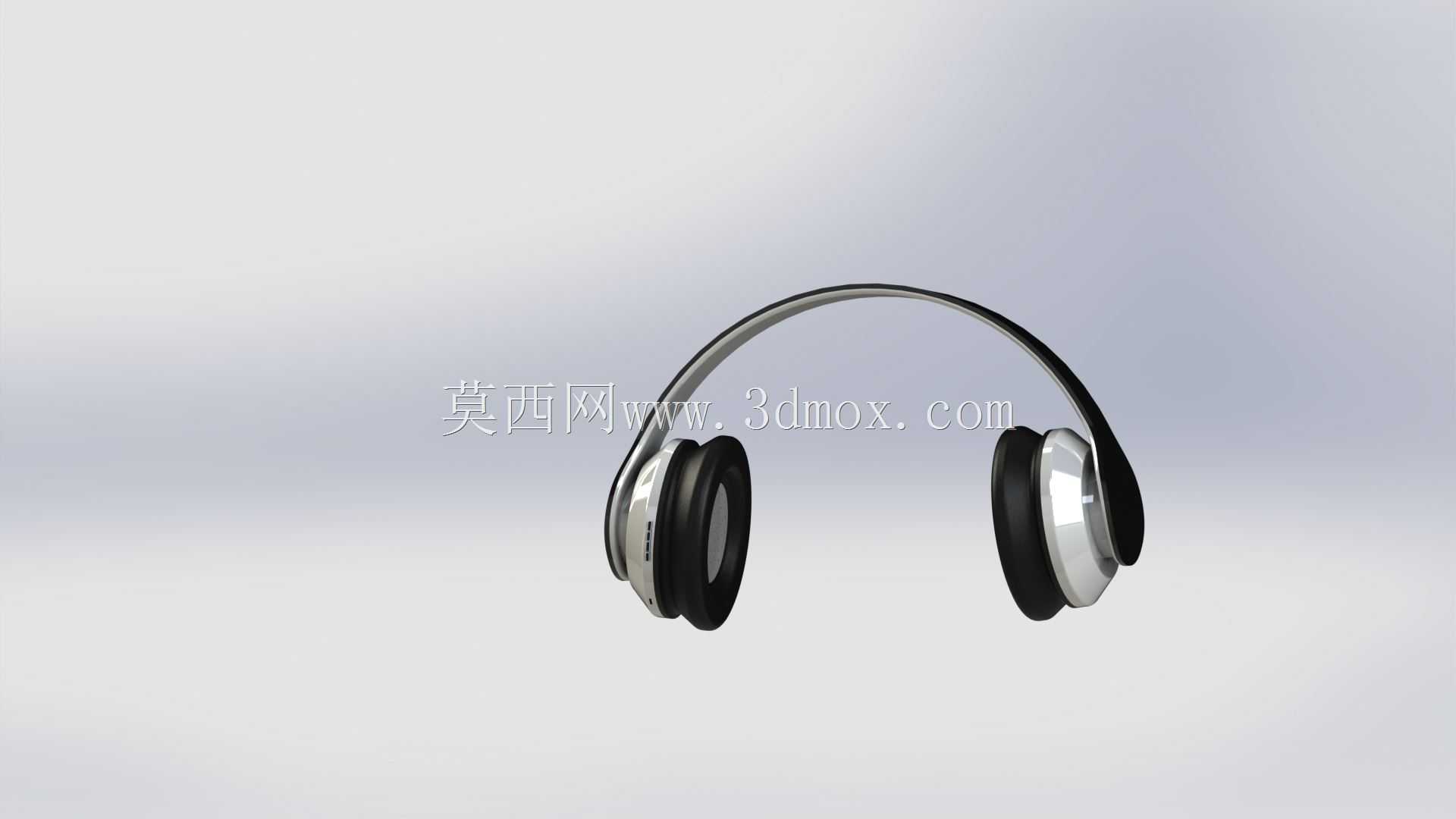

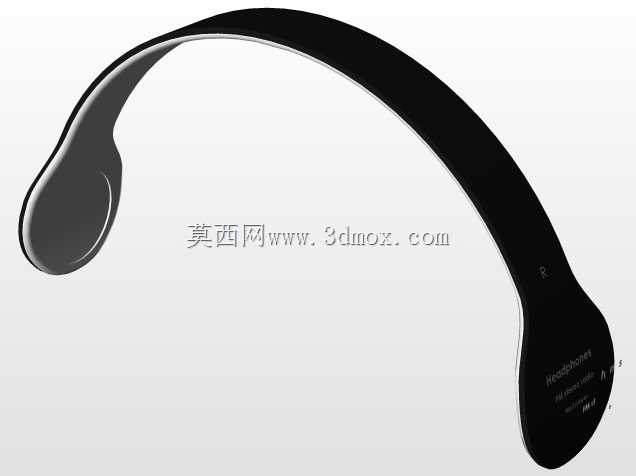

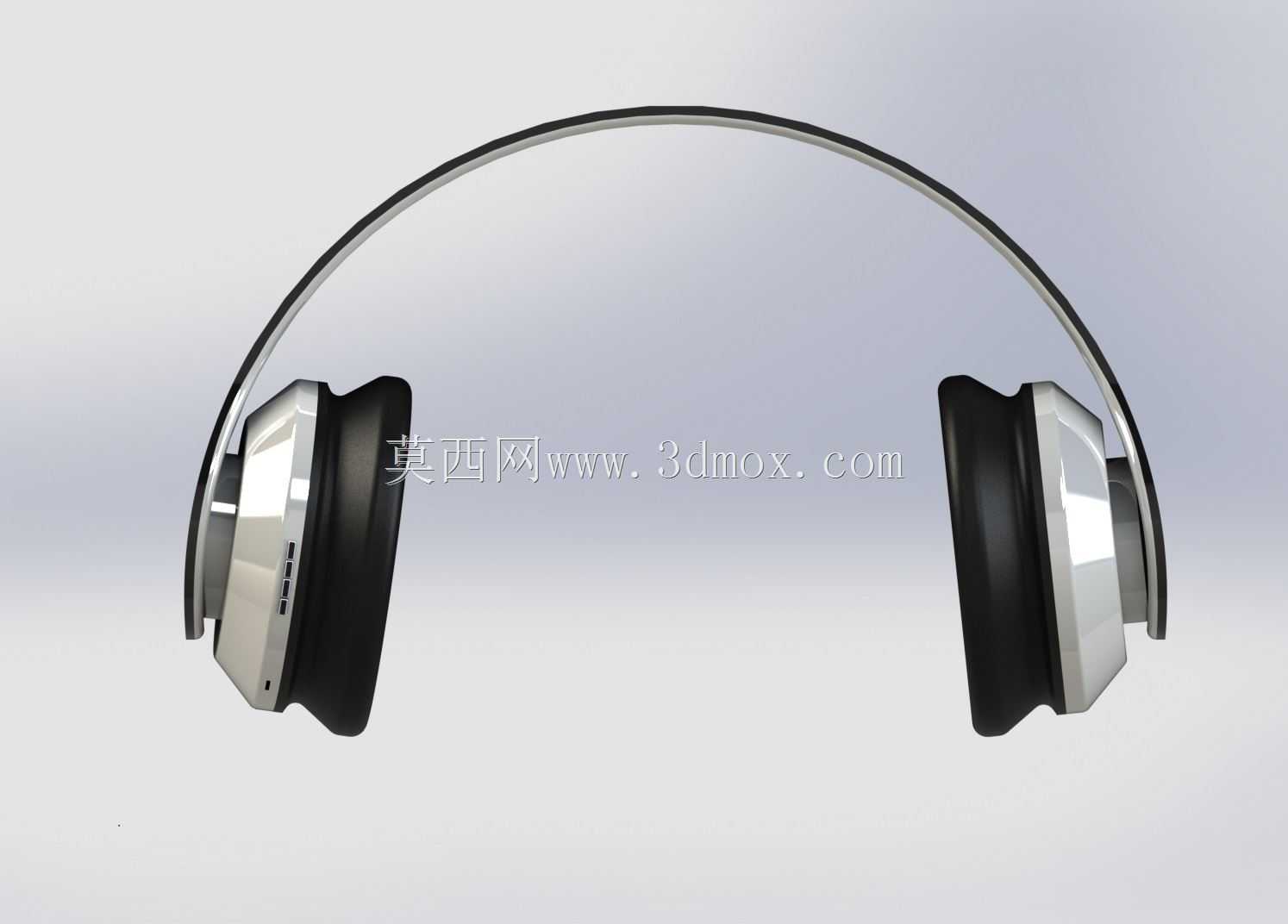

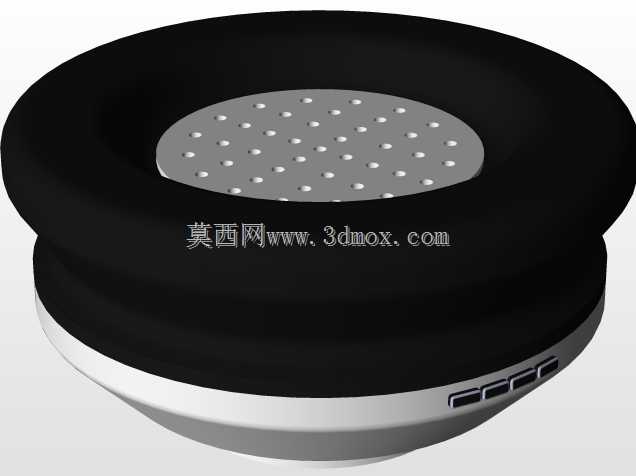

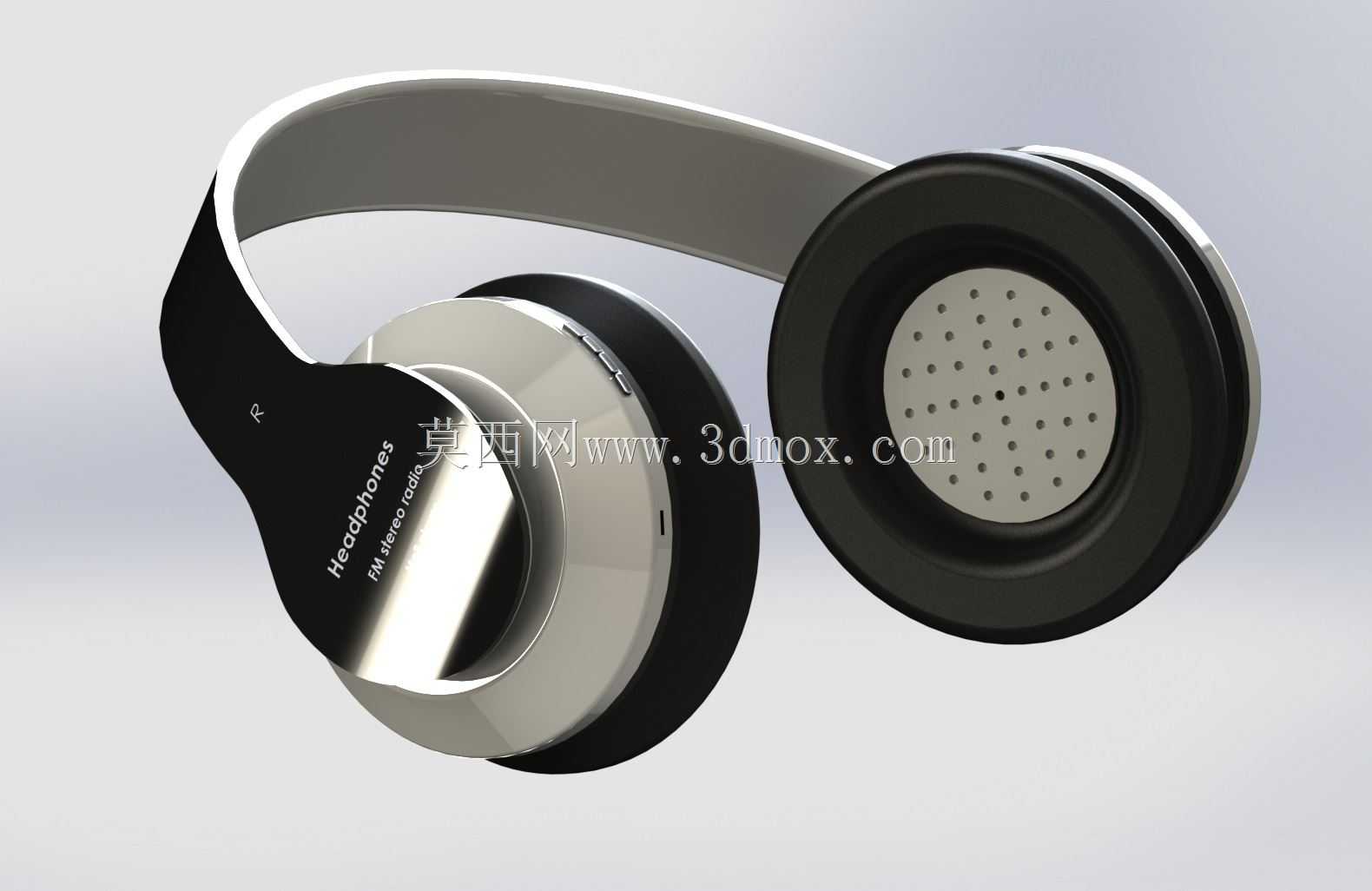

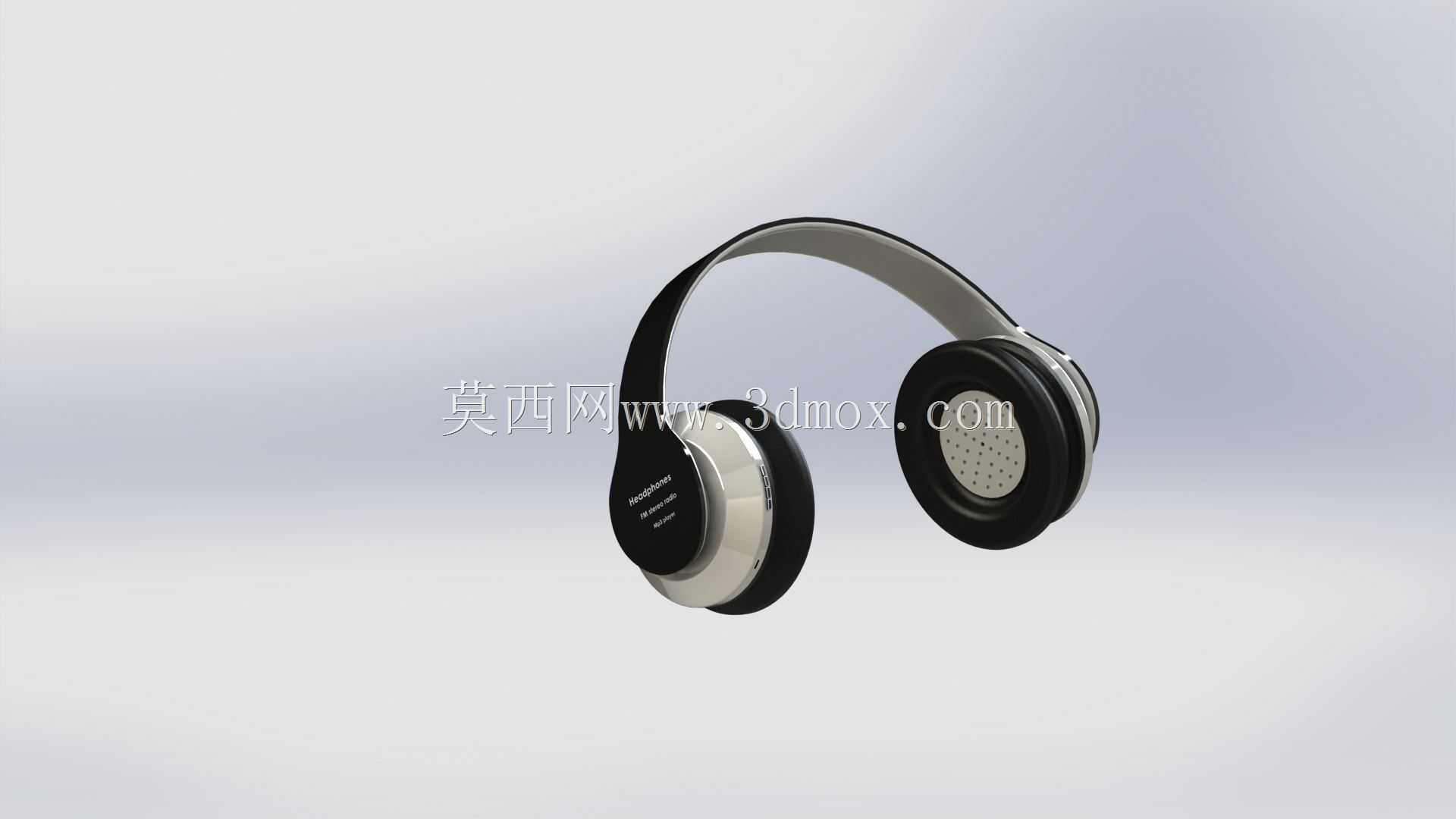

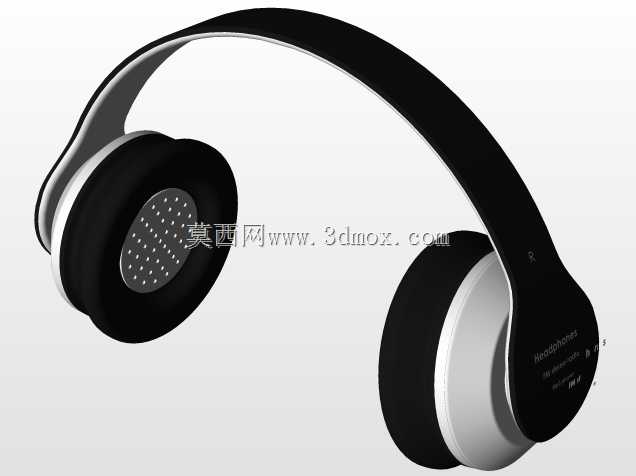

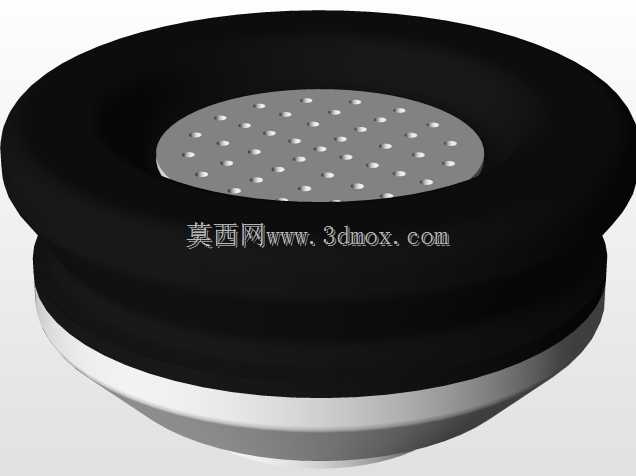

日常做消费电子结构设计时，头戴式耳机的建模需要兼顾佩戴力学与声学腔体的双重需求，不能只做外观曲面的堆砌。先从佩戴场景说起，这类头戴式耳机主要适配桌面办公、居家影音、专业音频监听等长时间使用场景，设计时首先要考虑头梁的夹持力分布，头梁内侧的缓冲垫弧度需要匹配多数成年人的头围曲率，避免长时间佩戴对头顶产生局部压应力，两侧伸缩调节段的滑动阻尼要设置在合理区间，既不能太松导致佩戴滑落，也不能太紧造成调节卡顿，伸缩卡位的定位槽要做等距排布，适配不同头围尺寸的佩戴需求。耳罩部分采用全包耳结构设计，内部的海绵垫层预留了足够的耳廓容纳空间，不会挤压外耳造成佩戴不适，耳罩外壳的曲面过渡要做顺滑处理，避免出现锐边棱角，外壳与内侧发声单元的安装位做了同轴定位设计，保证发声单元的出声方向正对耳道位置，提升声学传递效率。头梁与耳罩的连接转轴处做了多角度转动结构设计，可以适配不同脸型的佩戴角度，让耳罩可以完全贴合面部轮廓，提升佩戴的密封性，既可以减少漏音提升低频表现，也能起到一定的被动隔音效果。建模过程中，头梁的骨架部分采用薄壁弧形结构，在保证结构强度的前提下控制整体重量，避免整机重量过大造成佩戴负担，外壳的壁厚设置在均匀的1.5mm区间，避免注塑生产时出现缩痕、翘曲等工艺缺陷，发声单元的安装位预留了接线走线的槽位，线材可以从头梁内部空腔穿过，避免外露线材拉扯造成损坏。耳罩外侧的装饰面做了分层结构设计，表层的标识区域做了下沉处理，方便后续做丝印或者铭牌贴合，耳罩与头梁连接的转轴处预留了足够的转动间隙，避免转动过程中出现结构干涉，整体装配的公差配合按照消费电子的常规精度设置，转轴处的配合间隙控制在0.1mm以内，既保证转动灵活也不会出现松旷问题。从安装边界来看，整机展开状态下的头梁最大拉伸长度适配60cm以内的头围尺寸，耳罩的内径尺寸可以完全容纳成年人的耳廓，折叠收纳状态下的体积可以适配常规的数码收纳包尺寸，方便外出携带。声学腔体的设计上，耳罩内部的后腔预留了足够的容积，配合发声单元的参数可以优化低频响应，耳罩内侧的调音孔位做了均匀排布，平衡腔体内外的气压差，避免佩戴时出现闷压感。
