KQ-130F电力线载波通信模块结构设计

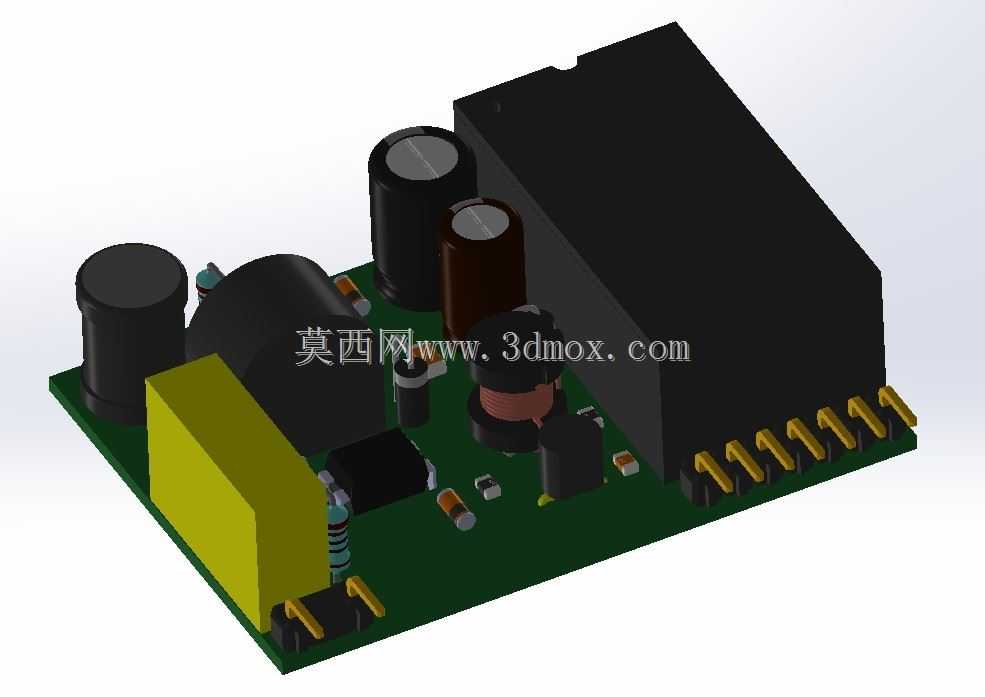

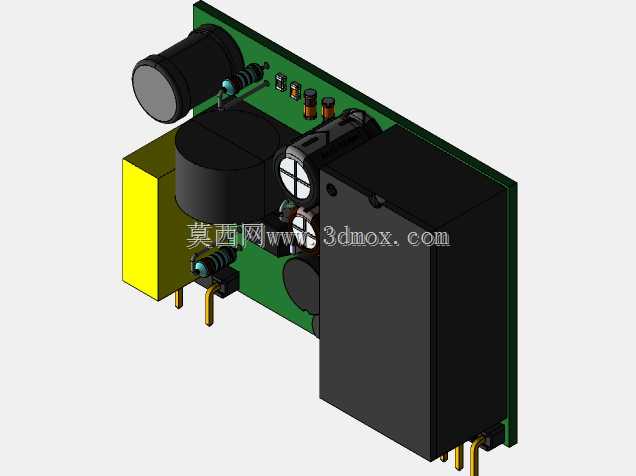

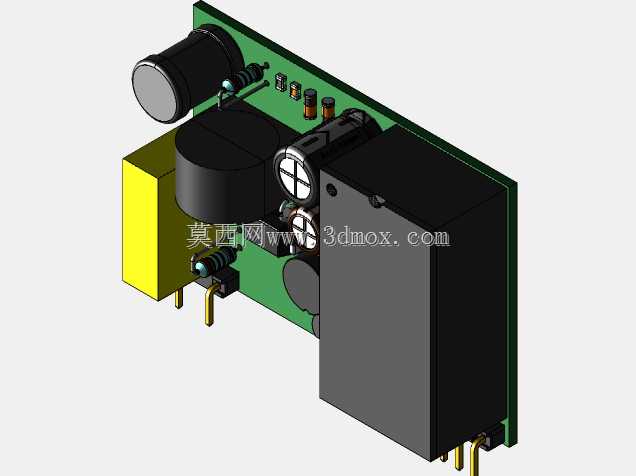

在低压配电台区的用电信息采集场景里，这类电力线载波模块承担着末端设备与集中器之间的信号中继传输作用，不需要额外布设通信线缆，直接依托现有电力线网络完成数据交互，常见于智能电表、配电终端、工业现场的电力线组网设备中。从结构设计层面看，模块采用直插式排针作为对外连接接口，排针引脚间距遵循标准2.54mm间距规范，排布在PCB板单侧边缘，适配现有载波通信终端的标准插槽，安装时直接对准插槽压入即可完成电气与机械连接，不需要额外的固定结构，后期维护更换也可直接插拔操作。PCB板采用FR-4环氧玻纤基材，板厚选取1.6mm常规工业级板厚，板面元器件布局遵循强弱电分离原则，高压侧的安规电容、降压电容、滤波电感集中布置在板体一侧，与低压信号处理区域保持足够的电气爬电距离，满足电力设备的安规绝缘要求。板上的电解电容按照容值与耐压等级区分布置，大体积高耐压的电解电容靠近电力线输入侧布置，承担输入电源的滤波作用，小容值电容紧贴信号处理芯片的电源引脚布置，实现高频去耦，减少电源纹波对信号传输的干扰。模块上的黑色塑封外壳为信号处理主芯片提供物理防护，同时屏蔽外界电磁干扰，外壳高度与周边最高的电解电容高度保持齐平，避免整体结构出现突兀的凸起，保证模块整体厚度均匀，适配终端设备内部的安装空间余量。黄色的脉冲变压器布置在板体边角位置，周边预留足够的散热空间，避免长时间工作时热量堆积影响周边元器件的性能。整体结构的安装边界控制十分严格，板体边缘没有超出排针外侧的突出结构，所有元器件的高度均控制在统一范围内，不会出现元器件干涉插槽周边结构的问题，在三维建模过程中，所有元器件的封装均按照实际物料的尺寸参数1:1还原，焊盘位置、引脚长度、元器件本体的公差都按照工业级装配要求预留了合理的装配间隙，既保证结构装配的可行性，也能直观呈现模块实际的布局状态，方便结构设计人员在做终端设备腔体设计时直接调用参考，核对安装空间、干涉情况、散热通道预留等实际工程问题。
