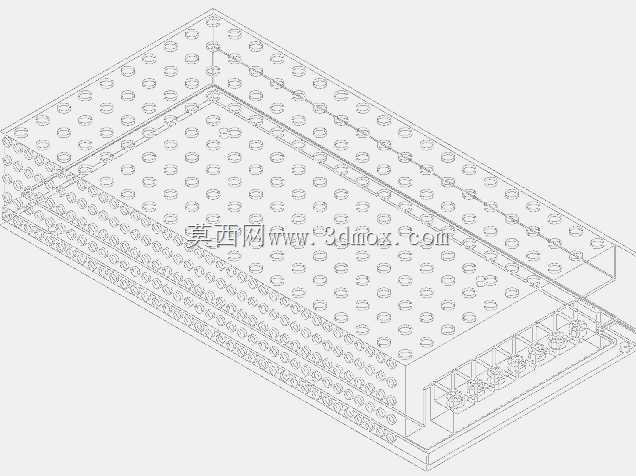

150W通用开关电源外壳结构设计

这款150W通用电源的壳体结构，在工业电控配套、小型设备供电集成场景里适配性极强，日常做设备电控布局时，这类功率段的电源是工控柜、小型自动化单机、商用电子设备里最常用的供电单元，壳体的设计直接决定了电源安装的适配性、长期运行的散热可靠性以及生产装配的效率。从结构设计逻辑来看，壳体采用上下扣合加侧边锁附的组合形式，上盖表面密布的圆形冲孔并非随意排布，每一组孔位都对应内部功率器件、整流桥、变压器的发热区域，冲孔的孔径、孔间距经过散热流场匹配，既保证壳体的结构强度不会因为开孔过多出现形变，又能让内部热空气形成自然对流通道，避免热量在壳体内淤积导致元器件寿命衰减。壳体侧边预留的安装凸耳带有标准安装孔位，孔位的中心距严格匹配行业通用的安装尺寸规范，不管是在电控柜的DIN导轨旁做螺丝固定，还是在设备内部的安装板上直接锁附，都不需要额外做转接支架，能直接适配绝大多数常规安装场景。壳体内部的卡位结构做了精细化的限位设计，PCB板装入后不需要额外打胶固定，四周的卡扣和定位柱就能将电路板牢牢卡紧，在设备存在小幅振动的工况下，也不会出现电路板移位、焊点松脱的问题。出线端的开口位置做了翻边处理，避免线材穿过时被钣金锐边割破绝缘层，同时预留了线卡的安装位，方便生产时固定输入输出线材，防止外力拉扯导致接线端子脱落。从安装边界来看，壳体的长宽高尺寸控制得非常紧凑，在同功率段电源产品里属于体积偏优化的设计，不会占用过多电控仓内部空间，壳体的边角都做了圆角钝化处理，装配时不会划伤操作人员，也不会刮破相邻布置的线材绝缘层。做三维建模时，壳体的每一处折弯半径、冲孔公差、扣合间隙都按照实际钣金加工的工艺要求设置，折弯处预留了足够的工艺让位，不会出现加工时钣金开裂、扣合错位的问题，不管是做结构方案验证，还是直接拿去做生产开模的参考，都能直接适配常规的钣金加工工艺流程，不需要做过多的参数调整。
