自助终端纸币堆叠收纳机芯结构

　　该结构面向自助服务终端内部的纸币暂存与堆叠收纳场景，常见于自助缴费机、自动售货找零设备、自助票务终端以及轻型存取款一体机的钞箱前置工位，核心作用是把单张输送到位的纸币逐张承接、整齐码放，在设定容量内形成规整钞垛，避免纸币卡滞、偏斜或散落。从整机布置角度看，这类机芯通常嵌装在终端柜体中部的纸币通道末端，上方承接验钞、输送模块送来的单张纸币，下方对接可抽拉的钞箱或储钞仓，安装时需要预留机芯本体的容纳空间、钞箱抽拉行程以及顶部走钞通道的对接间隙，侧向还要留出传感器线束、传动连接件的排布位置，不能和柜体立柱、电源模块等相邻部件发生干涉。

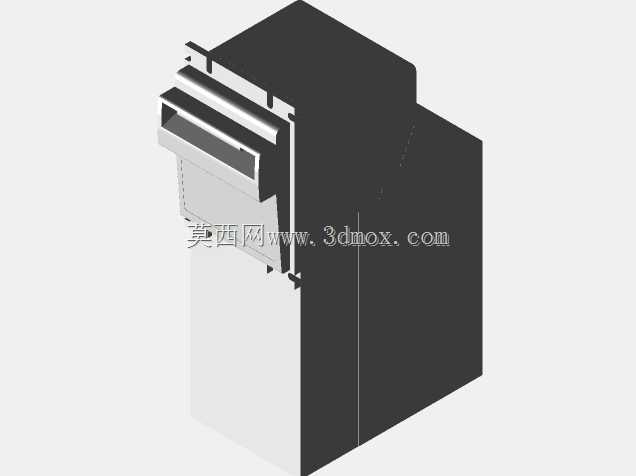

　　外形上，机芯主体采用近似立置的块状封闭壳体，深色外罩构成主要防护与支撑框架，前侧设置突出的入钞导向口，内部整合承钞托板、侧向挡边、堆叠导向斜面和传动安装位。壳体并非简单方盒：入钞口位置做了分层唇边和导向折边，能够把沿通道水平送入的纸币引导到堆叠区域；上部轮廓随走钞方向形成收束形态，减少纸币进入时的飘摆；下部留出开放或可对接的出垛空间，方便码放完成的钞垛进入储钞箱。建模时需要特别注意外罩内壁的导向角度、入钞唇口与输送轮的相对高度，以及承钞面和纸币下落轨迹的匹配关系，这些细节直接决定多张纸币连续堆叠时是否会出现翘角、重张错位。

　　功能实现上，该结构围绕“单张导入—限位—下落—码齐”这一动作链展开。纸币从前端窄缝进入后，先由入口两侧和上下唇边约束姿态，限制其左右窜动和上下翻转；进入堆叠腔后，依靠导向面和托板承接，使纸币平落到储钞位置；随着张数增加，承托位置可按设计要求让位或保持固定，让钞垛逐步增高。侧向挡边用于对齐纸币边缘，前侧挡沿防止纸币在堆叠冲击下反弹退出，后侧与壳体壁面共同形成第二定位边界。对于原型验证阶段的设备，这种简化堆叠模块能够快速检验入钞角度、腔体宽度、挡边高度和钞箱接口是否合理，再据此决定是否增加压钞机构、升降托板或联动拨爪。

　　设计思路上，模型重点体现了紧凑集成和边界约束。金融自助终端内部空间往往被显示屏、工控板、电源、打印机和钞箱同时占用，纸币堆叠机芯不能按独立设备随意放大，因此壳体采用竖向布置，把堆叠高度方向利用起来，而入口机构集中在前侧，便于与水平走钞通道直线对接。外罩的大面积封闭面既可以遮挡灰尘、减少人员触碰运动部件，也能抑制纸币在高速进入时受到柜内气流影响。需要拆装维护的部位通常沿壳体结合面划分，前侧入口和内部承钞区保留可视、可清理的结构关系，方便处理卡纸、残钞或异物。

　　从安装边界看，结构工程师在布局时应先确认纸币名义尺寸对应的通道宽度和堆叠腔净宽，再核对机芯最高点与柜体内侧板、走钞桥架的间隙；前侧入钞口要与上游输送轮、导向板保持连续过渡，不能出现台阶或突变缝隙，否则纸币前缘容易撞击受阻。机芯底部与钞箱之间应保证钞垛顺利滑入或落入，周边需预留传感器检测位置，用于判断钞满、纸币到位或箱门状态。若用于振动较明显的移动售卖设备，还应在壳体固定耳、安装基面和钞箱定位槽处增加限位考量，使堆叠模块在运输和工作过程中保持相对位置稳定。

　　三维建模处理时，壳体的折弯边、入口阶梯面、侧挡壁和安装孔位都需要按装配关系表达清楚，不能只做外观方块。因为纸币属于薄而柔的介质，堆叠效果并不由单一零件决定，而是由入口间隙、导向倾角、腔体深度、托板摩擦状态和储钞箱开口共同影响。该模型把这些关键空间关系集中在一个机芯总成中，适合用于终端内部干涉检查、走钞路径评审、钞箱对接方案验证以及原型机结构讨论，为后续细化传动件、检测元件和维护门结构提供明确的机械基础。
