12mm纸卷收纳托架结构设计

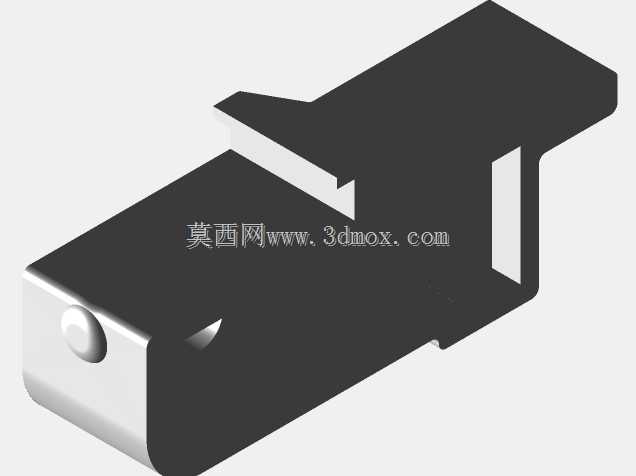

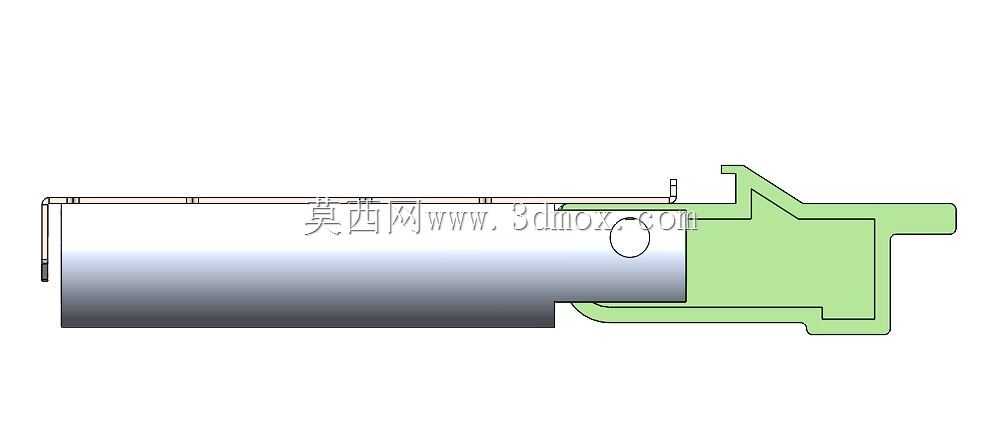

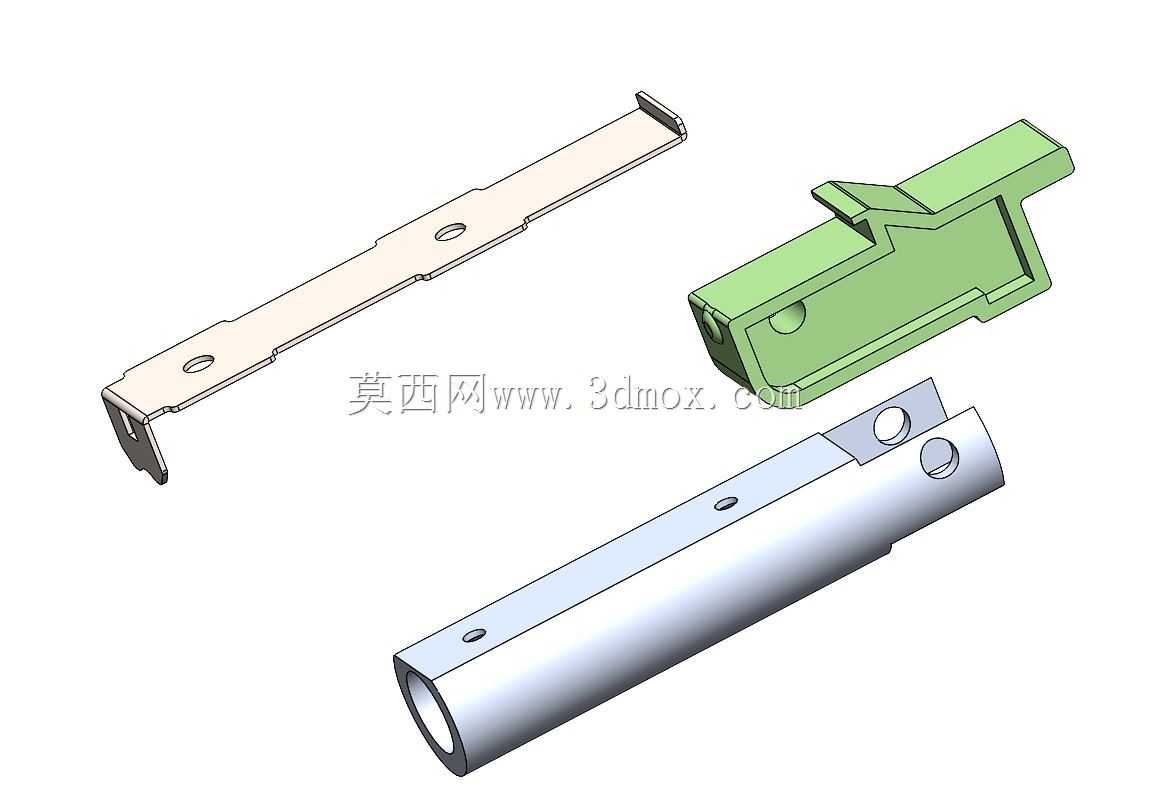

　　该结构针对小型热敏纸卷、收银纸卷或标签底纸的承载需求展开，核心约束来自纸卷内芯孔径：纸管内壁适配尺寸为12mm，因此支撑端不能沿用常规大直径纸架轴头，否则会出现插装困难、纸卷转动卡滞甚至撑裂纸管的问题。建模时先从纸卷的实际运动关系入手，纸套在支撑部位需要保留均匀径向间隙，间隙过小会因纸管端面毛刺、纸张受潮膨胀导致转动阻力骤增，间隙过大则会让纸卷在走纸过程中上下跳动，带出褶皱或偏移。托架主体采用折边盒型轮廓，这种形态并非单纯为了外观规整，而是利用薄板弯折形成封闭截面，在耗材支架这类轻载场景下，同等板厚的折边结构比平板焊接件的抗扭刚度高很多，侧壁开设的长型让位槽既可以作为轴端卡入的导向口，也能在拆装纸卷时不用完全抽出销轴，

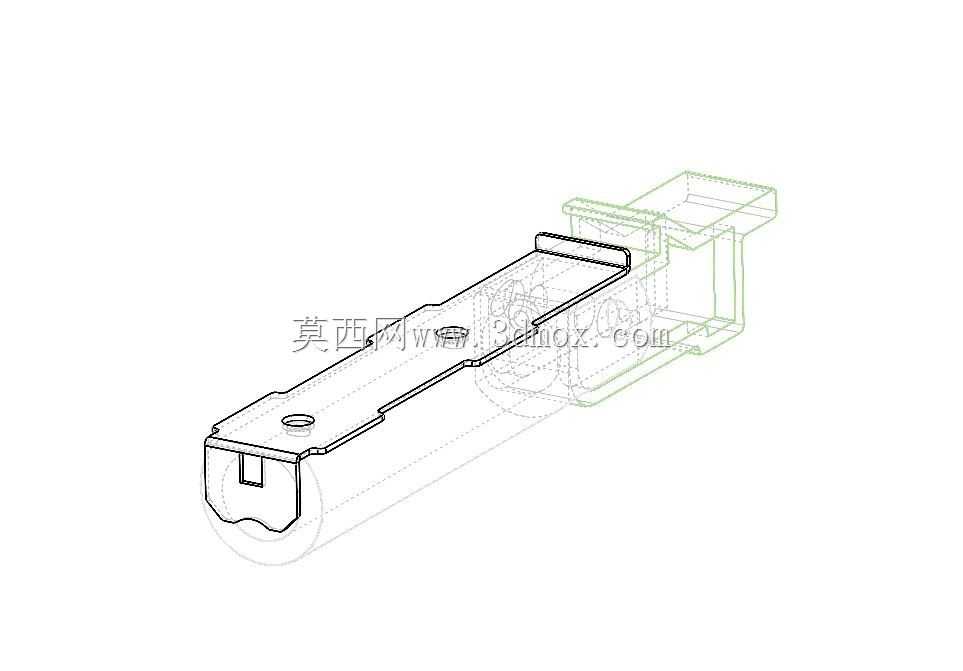

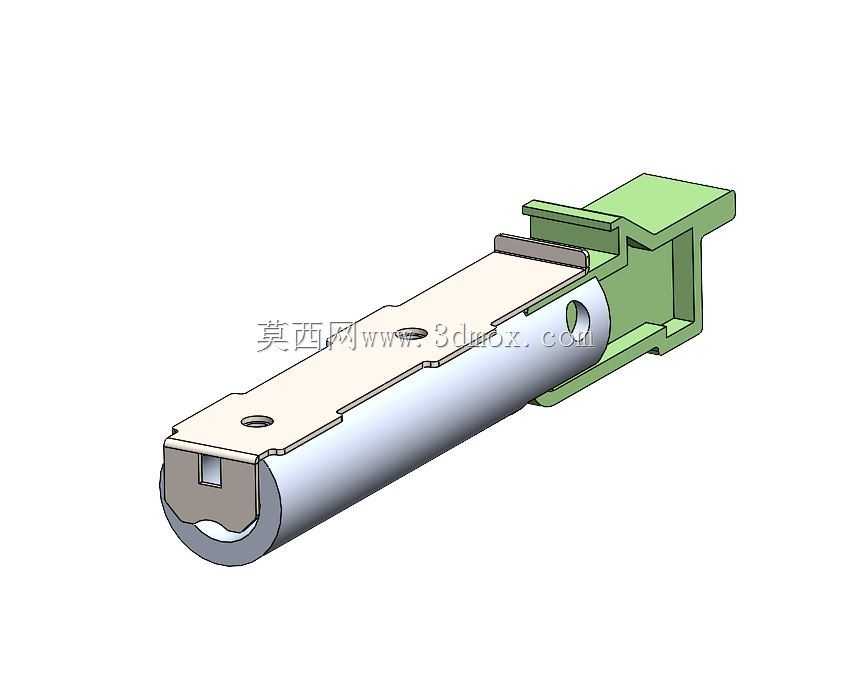

　　侧向推入即可完成更换，日常运维换纸的动作路径更短。端部的圆形凸台对应12mm内芯的支撑位，凸台外径按照纸管内径的公差带做匹配设计，纸管属于纸制品，成型后内径存在正负偏差，凸台尺寸取偏小的适配区间，保证绝大多数市售12mm纸管都能顺畅套入，同时凸台根部做圆角过渡，避免应力集中在薄板与凸台的连接位置，长期反复插拔纸卷也不会出现根部开裂。托架上方延伸出的翘舌状挡边，作用是对纸卷上部形成侧向限位，当设备快速走纸、纸卷因惯性出现轴向窜动时，挡边可以挡住纸卷端面，防止纸卷从支撑位脱出，挡边的折弯角度经过取舍，没有完全封死纸卷上方空间，保留了手动按压纸卷、调整纸张位置的操作余量。从安装边界来看，整体外形为紧凑的长方块状布局，

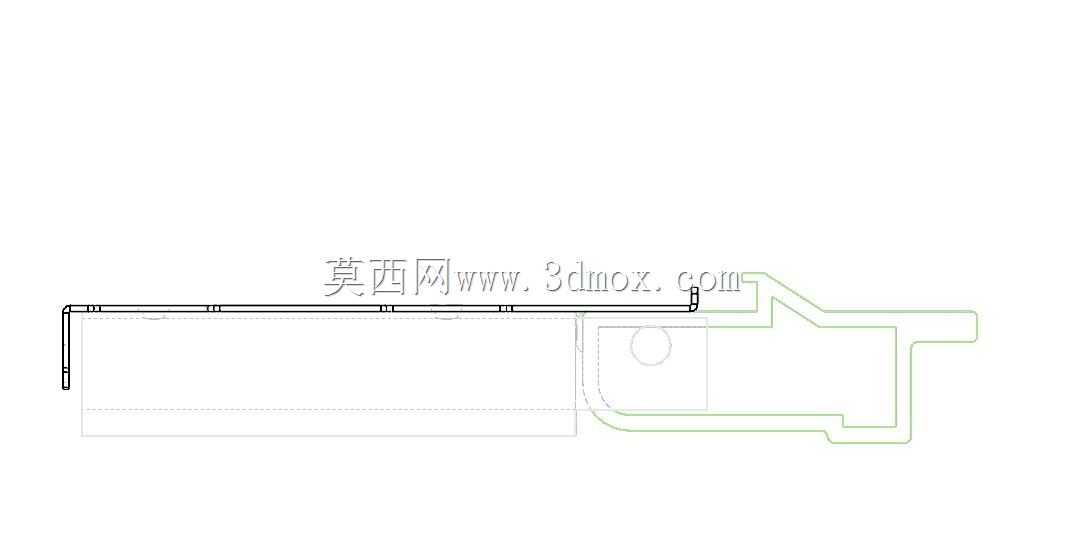

　　底部平面可以直接贴合设备仓体内壁，通过预留的紧固点位固定在热敏打印机、便携标签机或者小型收银终端的机架上，占用仓内空间极小，不会和旁边的打印头、切纸刀、走纸胶辊发生运动干涉。设计过程中也同步考虑了纸张走料的路径，纸卷从托架上引出后，纸张的出线方向对准走纸辊的入料口，支撑轴的中心高度和走纸辊中心保持合理高差，让纸张在送出过程中维持适度张力，不会因为松垮出现卡纸。盒型侧壁的镂空槽除了轴端让位，也能减轻支架整体重量，对于便携类打印设备来说，每一克结构重量的优化都有实际意义，同时镂空位置方便观察内部纸卷剩余量，不用拆开设备外壳就能判断是否需要换纸。整个零件的成型工艺适配普通薄板折弯工序，所有折弯边预留了标准折弯半径，

　　没有出现无法一次冲压成型的死角，后续如果做量产开模，无论是钣金冲压还是注塑替换材质，这个结构形态都能顺利过渡，不需要大幅改动核心配合尺寸。在装配关系上，支架和设备基体的贴合面做了平面度约束，保证支撑凸台的轴线和走纸辊轴线平行，若两轴出现偏角，纸卷转动时会持续向一侧窜动，造成纸张边缘磨损。这类小尺寸纸卷收纳结构看似简单，实际要兼顾纸管公差、转动阻尼、拆装效率、仓体空间限制多个维度，建模时把每一处配合面的功能都对应到实际使用动作，才能避免出现纸卷转不动、换纸繁琐、运行异响这类现场常见问题。
