指纹识别采集终端外壳结构设计

　　这套结构围绕指纹采集识别终端的原型验证展开，核心处理的是光学/电容指纹模组在便携识别设备中的封装与防护问题。现场这类终端常见于门禁核验、身份登记、柜台身份确认、移动考勤等场景，设备需要被操作人员反复拿取、按压，手指频繁接触采集窗口，因此外壳不能只做外观包覆，必须同时兼顾指位引导、模组定位、防误触和长期耐磨。

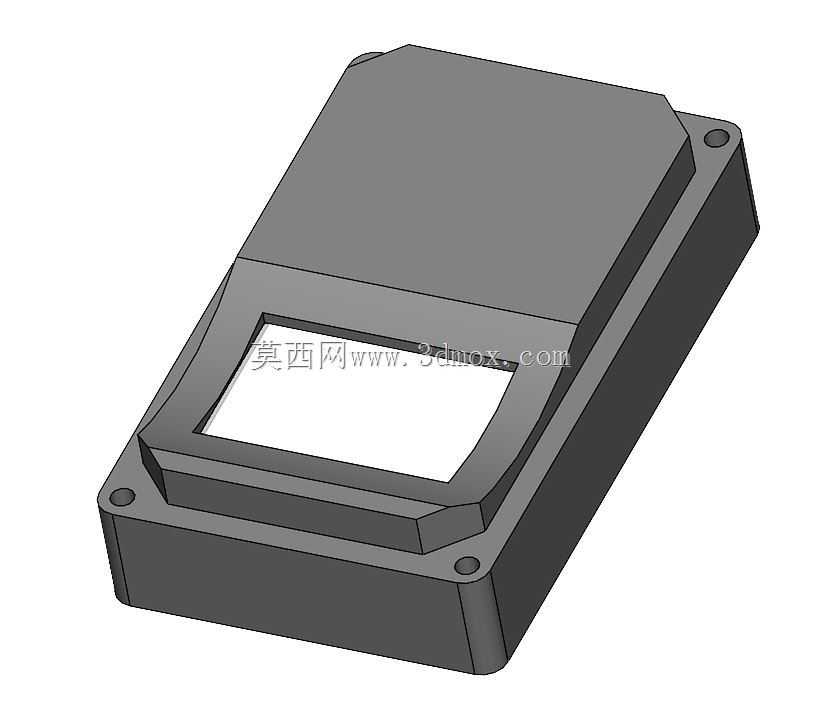

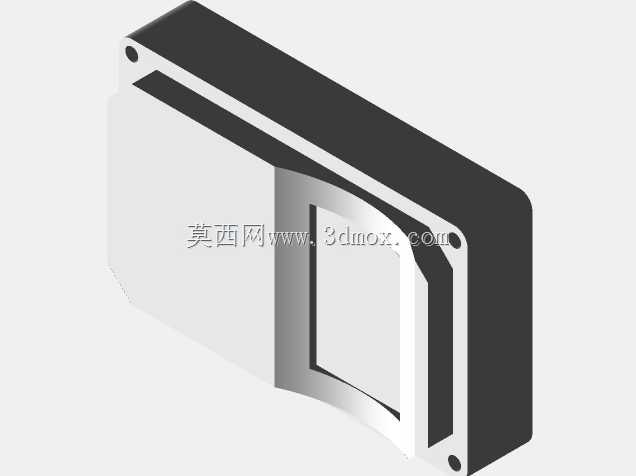

　　从结构层次看，模型采用上下分体式壳体配合前端开窗的布局。深色部分可理解为主承载壳体，浅色部分为前盖或面框，二者围出内部电子板卡、指纹采集模块和走线空间。前端内凹区域是整台设备的功能核心，窗口周围的弧形过渡并非单纯造型：它承担手指放入时的导向作用，使用户在不看设备的情况下也能将指腹自然滑到采集面中心，减少偏指、斜按造成的识别失败。窗口边框需要高出采集玻璃或传感器表面一定距离，这样既能限制手指按压位置，也能避免桌面直接摩擦采集面。

　　建模时首先要锁定的是采集模组的安装基准。指纹传感器属于对位置和压合间隙较敏感的部件，窗口开口不能简单按外观面裁切，而应从模组有效采集区向外预留密封和固定边。内部需要设置模组定位柱、限位筋或粘接台阶，保证传感器平面与外壳窗口平行；若采用压圈固定，还要控制压圈与玻璃边缘的接触面积，避免局部应力造成成像异常。前盖与主壳之间建议设置止口结构，止口重叠段可提高配合刚性，同时阻挡灰尘、汗渍从分型缝进入内部。对于经常被手持的设备，边角不宜形成尖锐棱线，模型中较大的圆角和斜切过渡有利于降低跌落时的应力集中。

　　安装边界方面，设备整体呈薄型长方体，适合单手握持或放置在桌面支架上。后端和侧部的小孔可对应挂绳、固定销、麦克风或装配螺钉位，具体用途需结合内部板卡确认；若作为螺钉过孔，孔径周边要留出螺钉头或热熔螺母的沉头空间，不能与内部元器件干涉。底部应保持平整承托面，若设备需要立式摆放，可在底面增加防滑垫槽；若嵌入终端机柜，则外形宽度、厚度和前端窗口高度都要与机柜开孔匹配，外壳两侧需预留卡扣或螺钉固定边。

　　从使用流程看，操作人员将手指放入前端弧形导向区，指腹压在采集窗口上，内部模组完成图像或电容特征采集，再由板卡上传至身份验证系统。因此外壳设计还要区分“人手接触区”和“内部防护区”：接触区要求表面顺滑、易清洁、耐汗液；内部区则需要筋位合理，既支撑PCB，又为连接器和排线留出弯折半径。窗口附近不宜设置容易积污的深槽，分型线也应尽量避开手指反复摩擦的位置。

　　在三维结构细化阶段，可先依据指纹模组规格建立采集面中心基准，再向前推导窗口开口、导向弧面和前壳壁厚，向后推导板卡固定柱、电池或线缆空间。壳体壁厚应保持相对均匀，转角处通过渐变圆角减少缩水和翘曲；螺钉柱根部需要加筋，但筋位不能顶到板卡元件。若后续进入注塑或CNC手板加工，分型方向应优先选择沿设备厚度方向开模，前端窗口可通过滑块或后续铣加工实现；若用于原型测试，则可先以整体加工件验证握持手感、窗口对位和装配间隙，再根据实测结果调整止口深度与扣位弹性。整个结构的价值在于把指纹采集动作、模组防护和终端安装边界统一到一个紧凑壳体内，使设备在高频身份核验场景中具备稳定的操作定位和清晰的装配逻辑。
