嵌入式纸钞接收识别终端结构

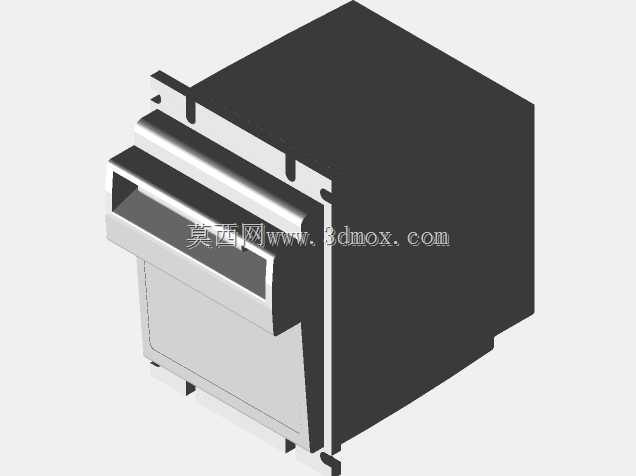

　　该结构面向自助服务柜体内部的纸钞接收与识别工位设计，整体采用紧凑的立方块式主体布局，前端预留横向纸钞插入口，可直接嵌入自助缴费机、自助售货终端、自助服务一体机的柜体前面板区域。在实际整机排布中，纸钞入口需与柜体前面板开孔严格对齐，入口下沿高度需匹配普通站立用户的手部操作区间，避免插钞时手腕悬空；主体后侧与柜体内部走线槽、主控安装板之间预留维护间隙，方便现场检修时将模块沿导轨方向抽出。

　　模块外壳采用多段折弯拼接的钣金式构型，顶部设置两处带缺口的定位挂耳，可直接挂接在柜体内部的横向安装梁上，配合底部两处支撑脚完成三点定位，安装时无需额外制作复杂转接支架；外壳侧壁预留卡扣与螺丝固定位，既可以通过侧边卡扣快速预定位，也可以通过紧固件完成锁固，兼顾产线快速装配与后期运维拆卸需求。前端插钞通道采用上下分层的导向结构，入口处做扩口导向处理，纸钞插入时可自动纠偏，避免褶皱纸钞、轻微偏移纸钞在入口处发生卡滞；通道内部预留纸钞输送轮、识别传感器、磁头组件的安装空间，结构内壁做平滑过渡，无突出棱角，防止纸钞输送过程中被刮伤。

　　从整机功能逻辑来看，该模块承担纸钞导入、真伪识别、钞道输送的核心功能，结构设计上优先保证钞道的直线度与进出口的同轴度：建模过程中严格约束上下钞道板的平行间距，间距偏差控制在纸钞厚度适配区间内，既避免间隙过大导致纸钞走偏，也防止间隙过小造成卡钞。模块下半部分设置可拆卸的维护盖板，盖板与主体采用卡扣加螺丝的组合固定方式，日常清理钞道异物、更换磨损输送胶轮时，无需将整个模块从柜体中拆除，仅拆下前侧维护盖板即可完成操作，大幅降低现场运维的工时成本。

　　在安装边界方面，模块整体外轮廓为规则立方体，柜体开孔时仅需按照前端入口的外形尺寸预留矩形安装孔，模块主体大部分体积沉入柜体内部，仅入口导向段露出面板外侧；顶部挂耳的缺口尺寸匹配常用柜体安装方钢的截面规格，挂装后可限制模块前后方向的窜动，底部支撑脚可垫入减震橡胶垫，减弱柜体内部其他运动部件产生的振动对纸钞识别精度的干扰。结构后侧预留接线插座的避让空间，电源线、通讯线可沿柜体后侧线槽直接接入模块尾部，不会与钞道运动部件发生干涉。

　　针对实际使用场景中可能出现的纸钞歪斜、边角折叠等情况，入口导向段做了渐缩式导流设计，纸钞从宽口插入后会被两侧导向面逐步归正，平稳进入内部输送工位；外壳各拼接边处做折边加强处理，避免长期使用后外壳发生形变导致钞道间距变化。整个结构在建模时同步完成了装配干涉校验，所有可拆卸部件的拆装路径均无遮挡，完全满足自助终端类设备批量产线装配、后期现场维护的实际工程需求。
