车载前置NFC读卡模块固定钣金支架

　　该支架针对车载终端前置NFC读卡模块的加装固定需求设计，整体采用薄钢板折弯成型，属于典型的轻型电子设备安装钣金件，核心作用是为外置NFC读写单元提供刚性安装基准，同时适配车辆中控台前部的异形安装空间，避免模块直接粘贴或捆扎固定带来的松动、走线杂乱问题。

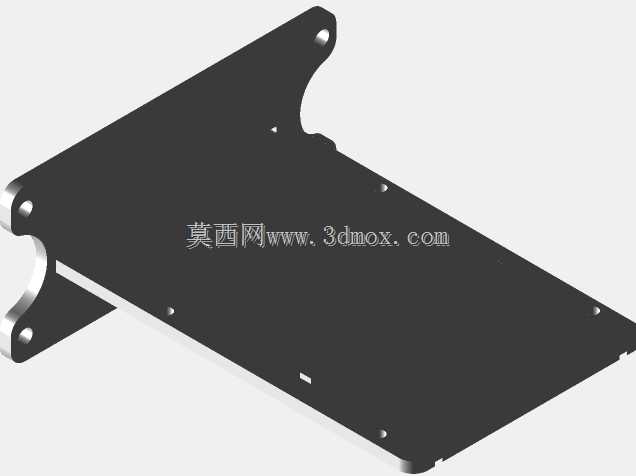

　　从实际使用场景来看，这类支架多用于营运车辆、车载收费终端、车队身份核验设备的改装场景：NFC读卡模块需要布置在驾驶员或乘客便于触碰的中控台前端区域，既要保证读卡感应面朝向操作侧，又不能遮挡原车按键、出风口与检修口。支架采用大尺寸平板作为模块承载面，NFC模块可通过背胶、卡扣或螺钉固定在平板区域，平板上预留的多个小孔可对应模块的定位柱、走线孔或固定螺钉位，孔位分布避开模块内部电路板与感应线圈区域，防止安装时干涉电子元件。

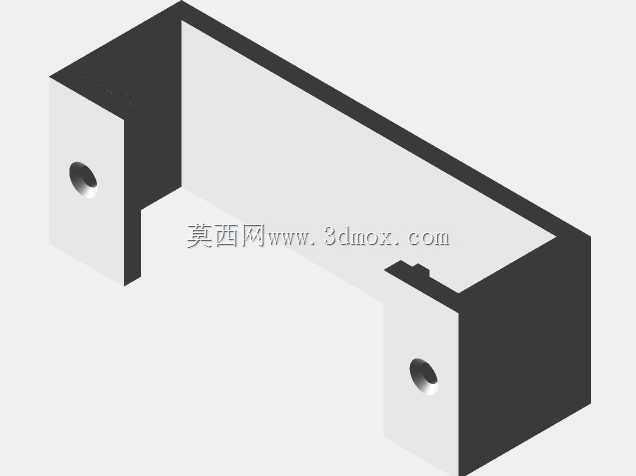

　　支架的安装侧采用双侧带孔折弯耳结构，两个折弯耳分别向承载平板的同侧垂直弯折，耳板上开设圆形安装通孔，可直接通过自攻螺钉、卡扣螺栓固定在中控台内部的预留安装柱或钣金加强筋上；折弯耳与主承载板之间设置圆弧过渡折弯段，既消除折弯应力集中导致的板材开裂风险，也让支架整体形成L型悬臂支撑结构，安装后承载平板保持水平或略微朝向操作侧倾斜，匹配NFC卡片的刷取角度。折弯耳与主平板之间还做了局部切边让位，避开中控台内部的凸起筋位、线束插头，减少改装时的现场修磨工作量。

　　结构设计上，主承载平板的边缘做了小幅折边处理，边缘无尖锐毛刺，一方面提升薄钢板的整体抗弯刚度，避免模块按压刷卡时平板出现颤振；另一方面折边形成的限位挡边可对NFC模块的侧边进行粗定位，模块粘贴或锁付时不会出现滑移。平板上分布的小孔按功能区分：靠近四角的小孔用于模块螺钉锁付，中部小孔为模块状态指示灯的透光让位或蜂鸣器出声孔，边缘的小缺口用于NFC模块的USB通讯线束穿出，线束可沿支架背面走线，避免外露干涉周边部件。

　　安装边界方面，支架整体轮廓为不规则异形板，主承载面长宽尺寸适配主流USB接口NFC读卡模块的外形，模块安装后不会超出平板边缘；双侧安装耳的中心距匹配车载中控台通用安装孔位间距，折弯高度根据中控台内部安装面到模块预设位置的距离设定，保证支架安装后模块正面与中控台面板齐平或略微内凹，不会突出面板影响车内美观。板材厚度选用常规薄钣金规格，兼顾轻量化与结构强度，整车振动工况下支架不会出现共振变形，安装耳的通孔预留少量装配间隙，可抵消中控台安装孔的位置度误差，降低改装对位难度。

　　细节处理上，支架所有折弯角度均按钣金加工工艺设计，最小折弯半径符合板材加工要求，无需特殊冲压模具即可通过数控折弯完成成型；平板上的所有孔位均采用冲孔加工，孔边无毛刺，安装时不会刮伤NFC模块的外壳与线束。支架表面可做喷塑或发黑处理，适配车内暗色调内饰环境，同时具备基础防锈能力，适应车内温湿度变化的使用环境。
