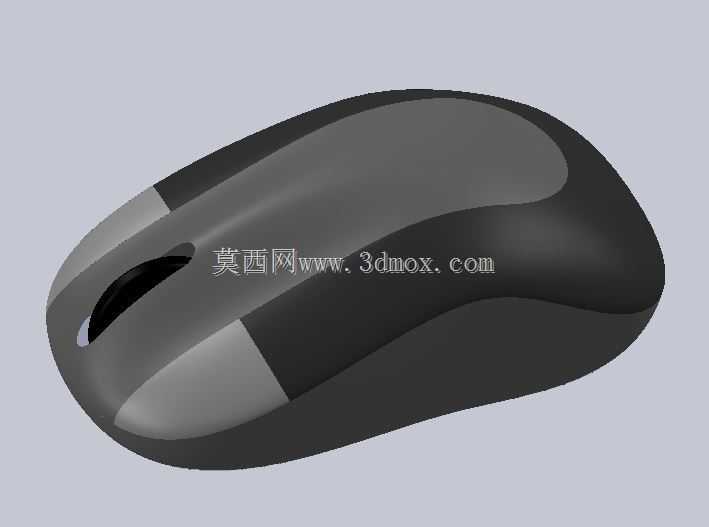

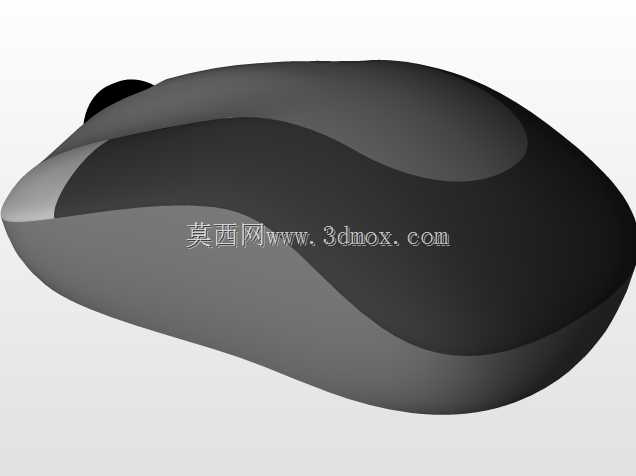

这款鼠标的曲面建模完全贴合日常办公与轻度设计场景的使用需求,在结构设计阶段优先考虑了长时间握持的受力分布,将手掌与鼠标上盖的接触区域做了连续顺滑的G2曲面过渡,避免了棱角结构带来的局部压强过高问题。从实际使用场景来看,该造型适配右手握持习惯,掌心支撑区域的隆起高度经过反复调整,既不会因为支撑不足导致掌部悬空疲劳,也不会因为隆起过高挤压腕部造成操作僵硬。在功能布局上,左右按键区域与上盖曲面做了一体化衔接,按键触发区域的下沉角度匹配手指自然弯曲的弧度,滚轮位置的凸起高度刚好对应食指自然放置的落点,操作时不需要刻意调整手指位置就能完成点击、滚动动作,减少了频繁操作带来的手指肌腱牵拉。设计过程中没有采用夸张的装饰性凸起或者棱角结构,所有外表面的曲面都做了连续曲率处理,既保证了外观的流畅感,也能在后续注塑生产环节减少脱模阻力,降低表面缩水、熔接痕等外观缺陷的出现概率。从安装边界来看,整体外形尺寸控制在常规桌面使用的合理区间,长度适配多数成年用户的手掌尺寸,宽度不会占用过多桌面操作空间,底部的脚垫安装位做了平整的贴合面,保证鼠标在不同材质的鼠标垫上移动时不会出现卡滞、晃动的问题。曲面构建过程中严格控制了各段曲面的控制点分布,保证壳体壁厚均匀,避免后续结构设计时出现壁厚突变导致的注塑变形问题,侧裙位置的内收弧度刚好贴合拇指与无名指的夹持位置,握持时不需要额外施加过大的夹持力就能稳定操控鼠标,快速移动光标时也不会出现打滑脱手的情况。整个外表面没有多余的拼接缝隙设计,一体化的上盖结构既提升了外观的整体性,也能减少日常使用中灰尘、汗液进入壳体内部的概率,降低内部电子元件受侵蚀的风险。
