内燃机配气机构用空心气门挺杆结构设计

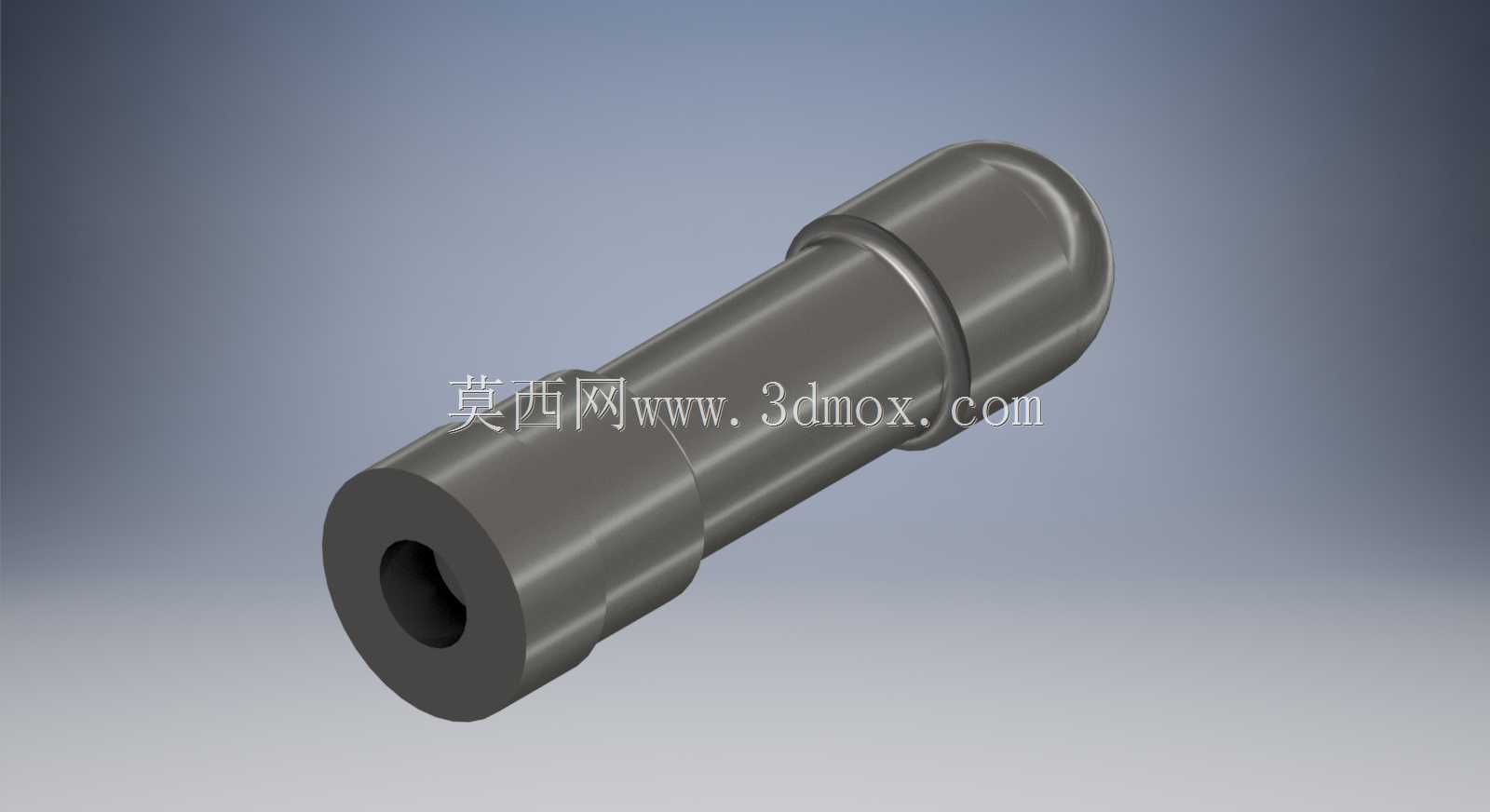

在往复式内燃机的配气机构中，气门挺杆是直接承接凸轮轴驱动力、将凸轮的旋转轮廓转化为直线往复运动、同步传递推力驱动气门推杆或气门杆完成启闭动作的核心传动零件，其运行稳定性直接决定了配气相位的精准度与发动机进排气效率，在车用汽油机、柴油机、小型通用动力机械的配气系统中应用极为广泛。该款挺杆采用空心筒式结构设计，整体为变径轴类构型，顶端设计为圆弧球面结构，可在与凸轮型面接触时自动适配接触角度，减少凸轮转动过程中接触应力的集中，避免长期高副接触下出现点蚀、磨损过快的问题；杆身设置两道环形定位凸台，用于安装时匹配挺杆导向孔的限位结构，限制挺杆工作过程中的径向窜动，保证往复运动的同轴度，避免出现偏磨卡滞的故障。下端的内孔结构用于与气门推杆的球头端配合，空心设计一方面可以降低零件自身重量，减少配气机构往复运动的惯性质量，降低凸轮轴驱动负载，提升发动机高转速工况下的配气响应速度，另一方面内孔可存储少量润滑油，在工作过程中持续为配合摩擦面提供润滑，降低摩擦损耗。设计过程中需要严格控制挺杆的总长、各段轴径的尺寸公差，尤其是球面端的轮廓度与杆身的圆柱度，保证安装后挺杆在导向孔内的滑动间隙处于合理区间，间隙过大会导致工作过程中出现敲击异响、配气相位偏差，间隙过小则会在热态工况下出现膨胀卡滞，引发气门关闭不严的故障。同时需要校核挺杆的承压能力，针对凸轮接触端的接触应力做有限元验证，保证在发动机额定转速下的冲击载荷作用下，零件不会出现塑性变形或疲劳破损。外形设计上各轴段之间采用圆角过渡，避免应力集中，提升零件的疲劳寿命，表面粗糙度需要满足摩擦副的工作要求，减少运行过程中的摩擦阻力与磨损速率，适配发动机长期高负荷运行的工况需求。
